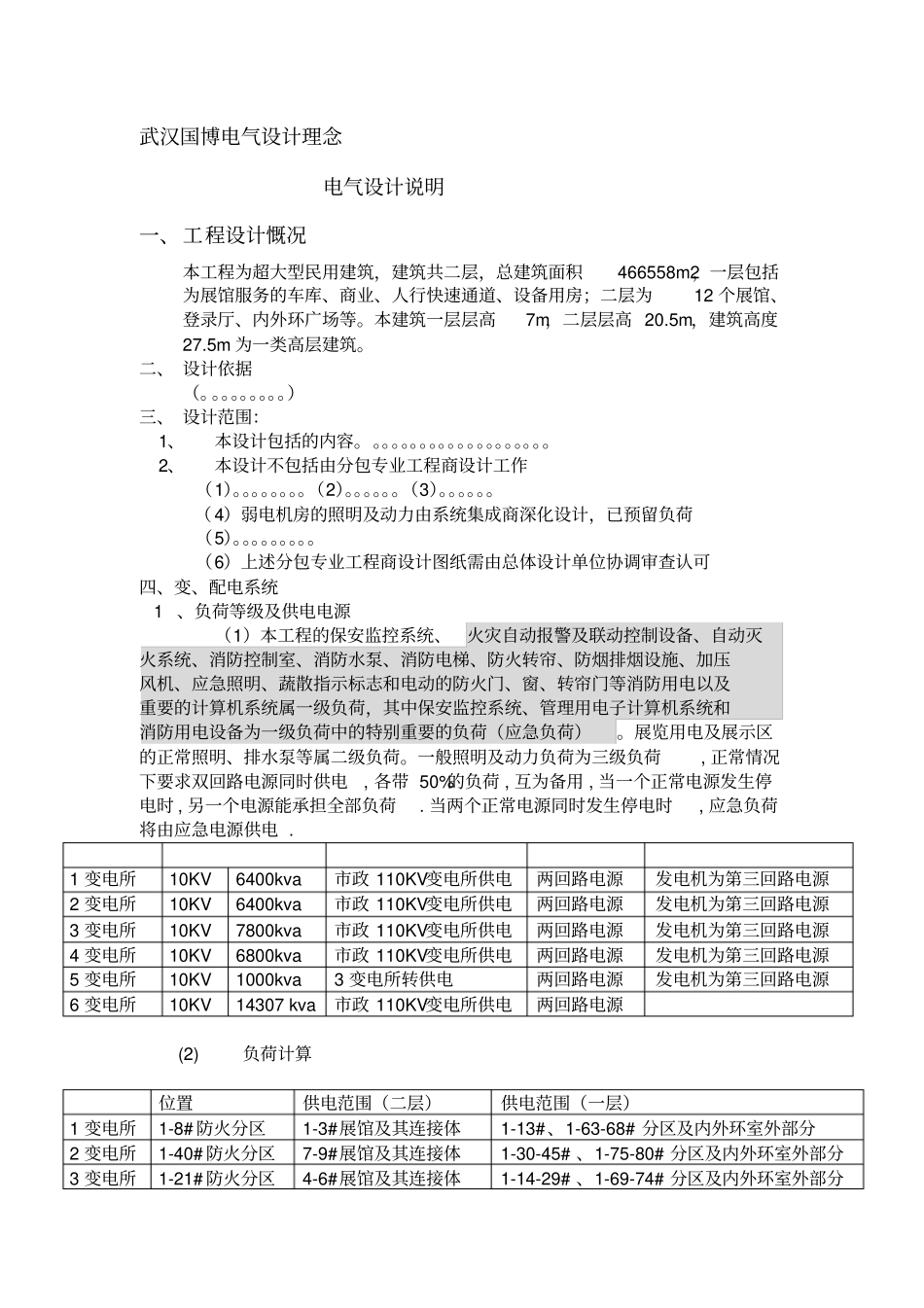

武汉国博电气设计理念电气设计说明一、工程设计慨况本工程为超大型民用建筑，建筑共二层，总建筑面积466558m2，一层包括为展馆服务的车库、商业、人行快速通道、设备用房；二层为12 个展馆、登录厅、内外环广场等。本建筑一层层高7m，二层层高 20.5m，建筑高度27.5m 为一类高层建筑。二、 设计依据（。。。。。。。。。）三、 设计范围：1、本设计包括的内容。。。。。。。。。。。。。。。。。。。。2、本设计不包括由分包专业工程商设计工作（1）。。。。。。。。（2）。。。。。。（3）。。。。。。（ 4）弱电机房的照明及动力由系统集成商深化设计，已预留负荷（5）。。。。。。。。。（6）上述分包专业工程商设计图纸需由总体设计单位协调审查认可四、变、配电系统 1 、负荷等级及供电电源（1）本工程的保安监控系统、火灾自动报警及联动控制设备、自动灭火系统、消防控制室、消防水泵、消防电梯、防火转帘、防烟排烟设施、加压风机、应急照明、蔬散指示标志和电动的防火门、窗、转帘门等消防用电以及重要的计算机系统属一级负荷，其中保安监控系统、管理用电子计算机系统和消防用电设备为一级负荷中的特别重要的负荷（应急负荷）。展览用电及展示区的正常照明、排水泵等属二级负荷。一般照明及动力负荷为三级负荷, 正常情况下要求双回路电源同时供电, 各带 50%的负荷 , 互为备用 , 当一个正常电源发生停电时 , 另一个电源能承担全部负荷. 当两个正常电源同时发生停电时, 应急负荷将由应急电源供电 .1 变电所10KV 6400kva 市政 110KV变电所供电两回路电源发电机为第三回路电源2 变电所10KV 6400kva 市政 110KV变电所供电两回路电源发电机为第三回路电源3 变电所10KV 7800kva 市政 110KV变电所供电两回路电源发电机为第三回路电源4 变电所10KV 6800kva 市政 110KV变电所供电两回路电源发电机为第三回路电源5 变电所10KV 1000kva 3 变电所转供电两回路电源发电机为第三回路电源6 变电所10KV 14307 kva 市政 110KV变电所供电两回路电源 (2)负荷计算位置供电范围（二层）供电范围（一层）1 变电所1-8# 防火分区1-3#展馆及其连接体1-13#、1-63-68# 分区及内外环室外部分2 变电所1-40# 防火分区7-9#展馆及其连接体1-30-45# 、1-75-80# 分区及内外环室外部分3 变电所1-21# 防火分区4-6#展馆及其连接体1-14-29# 、1-69-74# 分区及内外环室外部分4 变电所1-53# 防火分区10-12#展馆及连接体...
