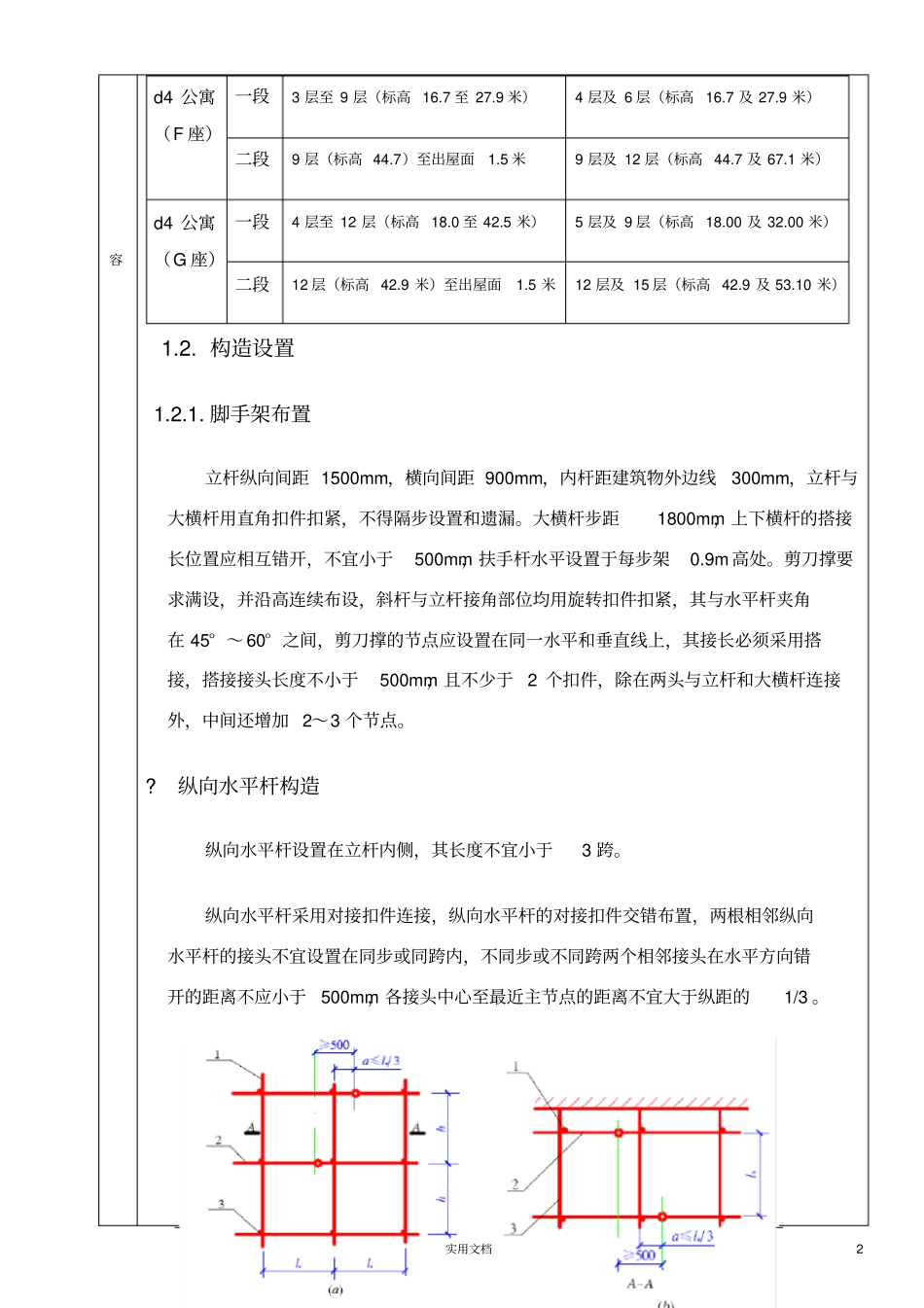

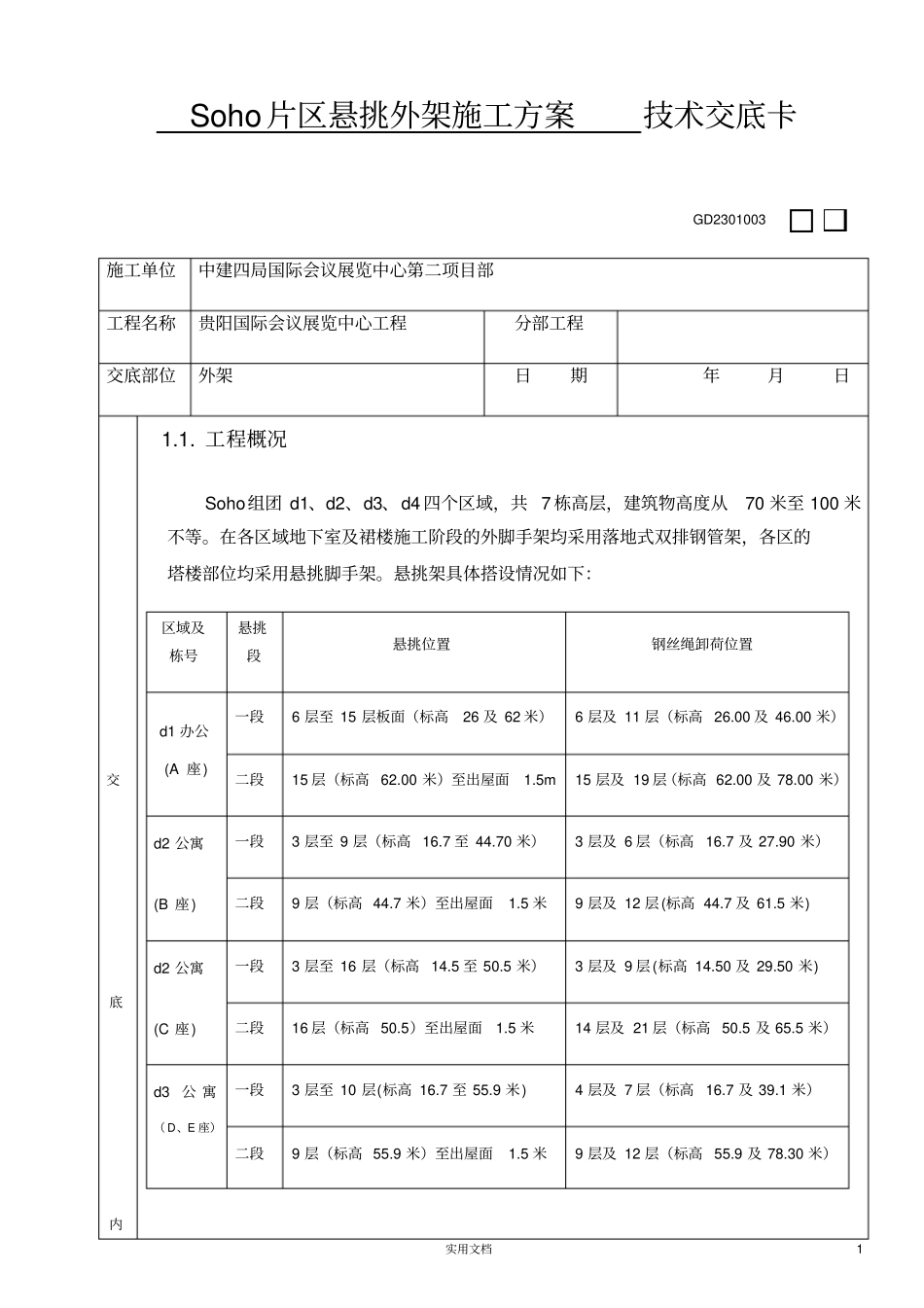

悬挑外架施工方案交底_第1页
1/3
悬挑外架施工方案交底_第2页
2/3

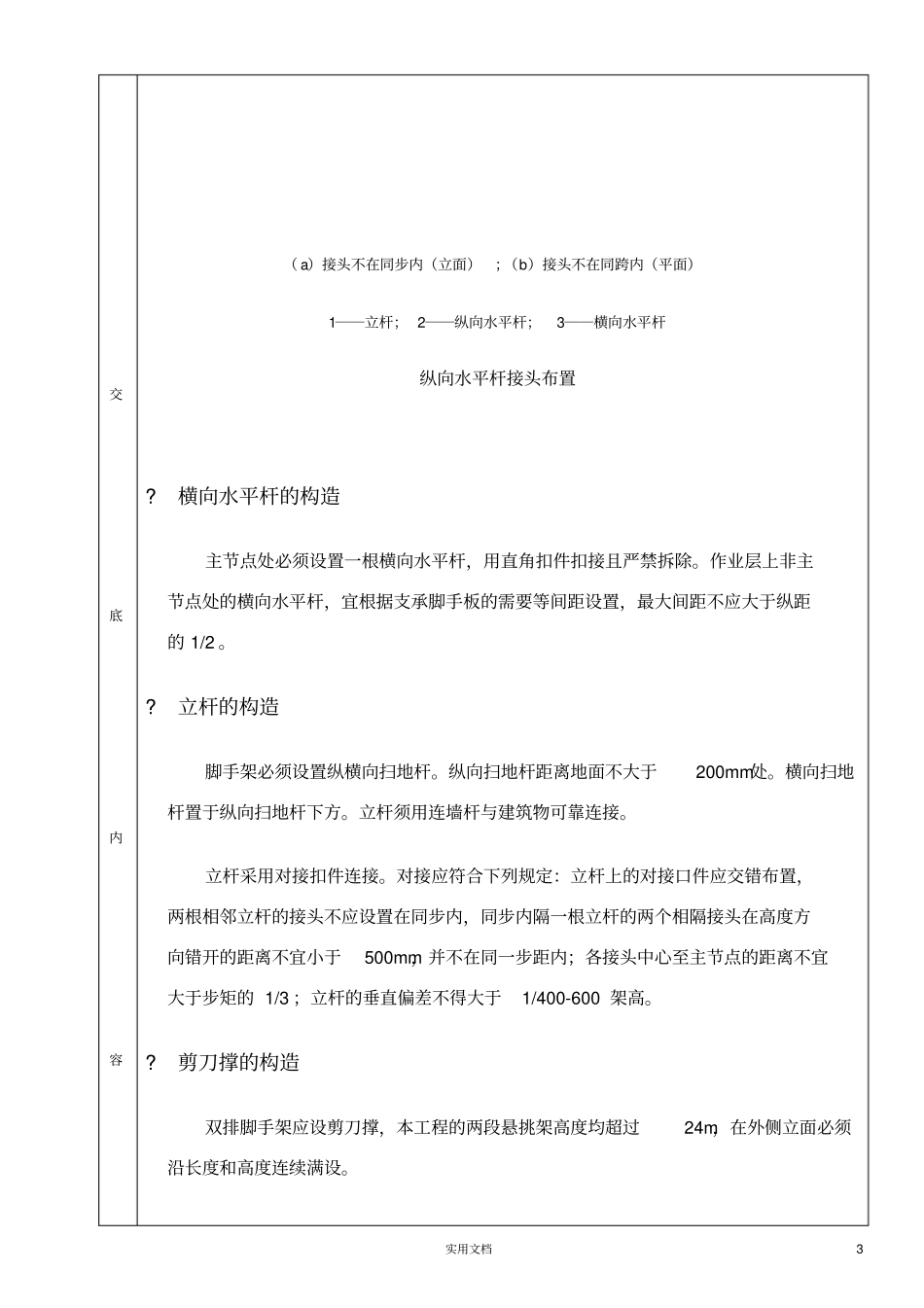

悬挑外架施工方案交底_第3页
3/3
实用文档1 Soho片区悬挑外架施工方案技术交底卡GD2301003 施工单位中建四局国际会议展览中心第二项目部工程名称贵阳国际会议展览中心工程分部工程交底部位外架日期年月日交底内1.1. 工程概况Soho组团 d1、d2、d3、d4 四个区域,共 7 栋高层,建筑物高度从70 米至 100 米不等。在各区域地下室及裙楼施工阶段的外脚手架均采用落地式双排钢管架,各区的塔楼部位均采用悬挑脚手架。悬挑架具体搭设情况如下:区域及栋号悬挑段悬挑位置钢丝绳卸荷位置d1 办公(A 座) 一段6 层至 15 层板面(标高26 及 62 米)6 层及 11 层(标高 26.00 及 46.00 米)二段15 层(标高 62.00 米)至出屋面1.5m 15 层及 19 层(标高 62.00 及 78.00 米)d2 公寓(B 座) 一段3 层至 9 层(标高 16.7 至 44.70 米)3 层及 6 层(标高 16.7 及 27.90 米)二段9 层(标高 44.7 米)至出屋面1.5 米9 层及 12 层(标高 44.7 及 61.5 米) d2 公寓(C 座) 一段3 层至 16 层(标高 14.5 至 50.5 米)3 层及 9 层(标高 14.50 及 29.50 米) 二段16 层(标高 50.5)至出屋面1.5 米14 层及 21 层(标高 50.5 及 65.5 米)d3公 寓( D、E 座)一段3 层至 10 层(标高 16.7 至 55.9 米) 4 层及 7 层(标高 16.7 及 39.1 米)二段9 层(标高 55.9 米)至出屋面1.5 米9 层及 12 层(标高 55.9 及 78.30 米)实用文档2 容d4 公寓(F 座)一段3 层至 9 层(标高 16.7 至 27.9 米)4 层及 6 层(标高 16.7 及 27.9 米)二段9 层(标高 44.7)至出屋面1.5 米9 层及 12 层(标高 44.7 及 67.1 米)d4 公寓(G 座)一段4 层至 12 层(标高 18.0 至 42.5 米)5 层及 9 层(标高 18.00 及 32.00 米)二段12 层(标高 42.9 米)至出屋面1.5 米12 层及 15 层(标高 42.9 及 53.10 米)1.2. 构造设置1.2.1. 脚手架布置立杆纵向间距 1500mm,横向间距 900mm,内杆距建筑物外边线300mm,立杆与大横杆用直角扣件扣紧,不得隔步设置和遗漏。大横杆步距1800mm,上下横杆的搭接长位置应相互错开,不宜小于500mm,扶手杆水平设置于每步架0.9m 高处。剪刀撑要求满设,并沿高连续布设,斜杆与立杆接角部位均用旋转扣件扣紧,其与水平杆夹角在 45° ~ 60° 之间,剪刀撑的节点应设置在同一水平和垂直线上,其接长必须采...
