悬挑式卸料平台施工方案正式VIP免费

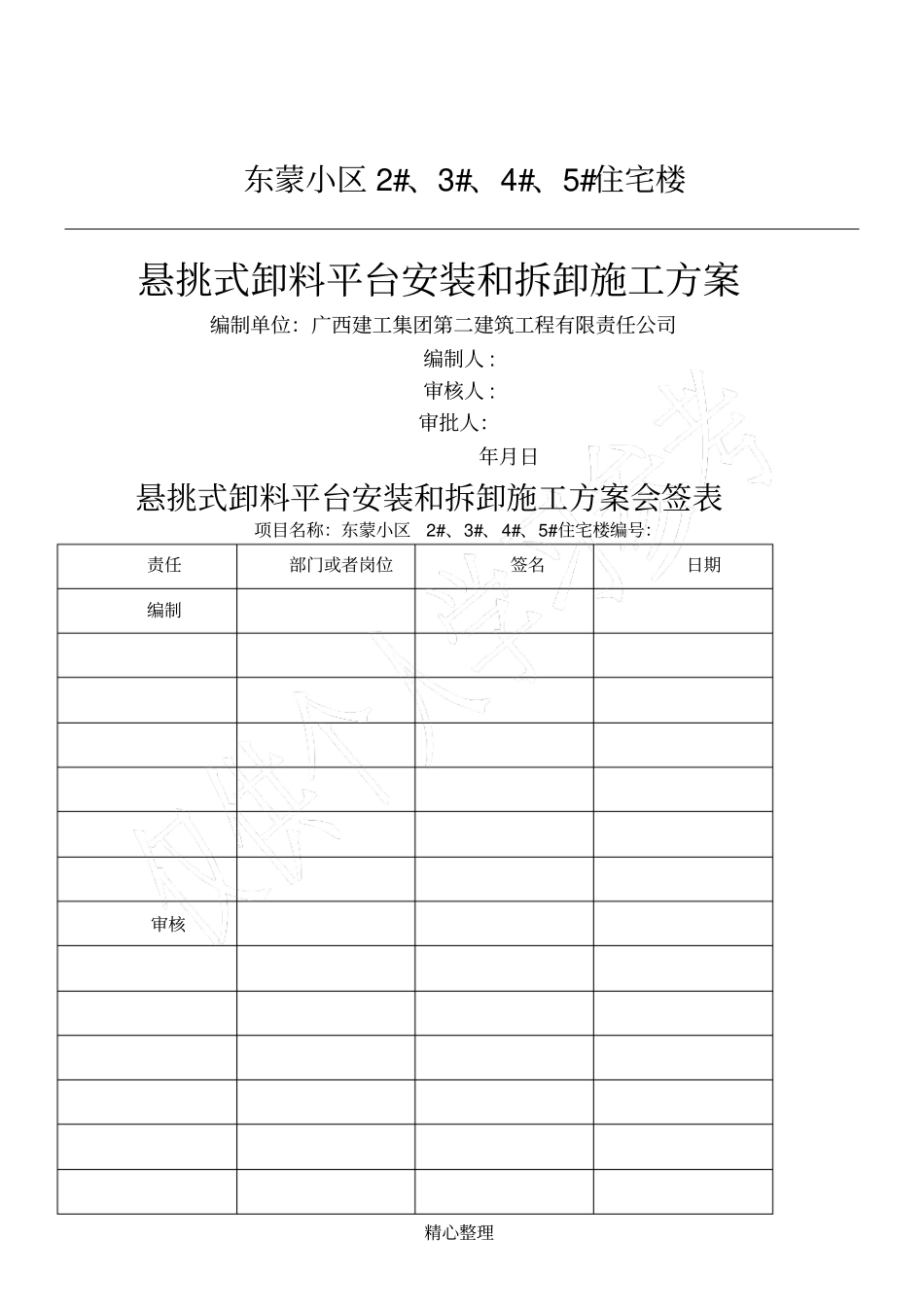

悬挑式卸料平台施工方案正式_第1页
1/10

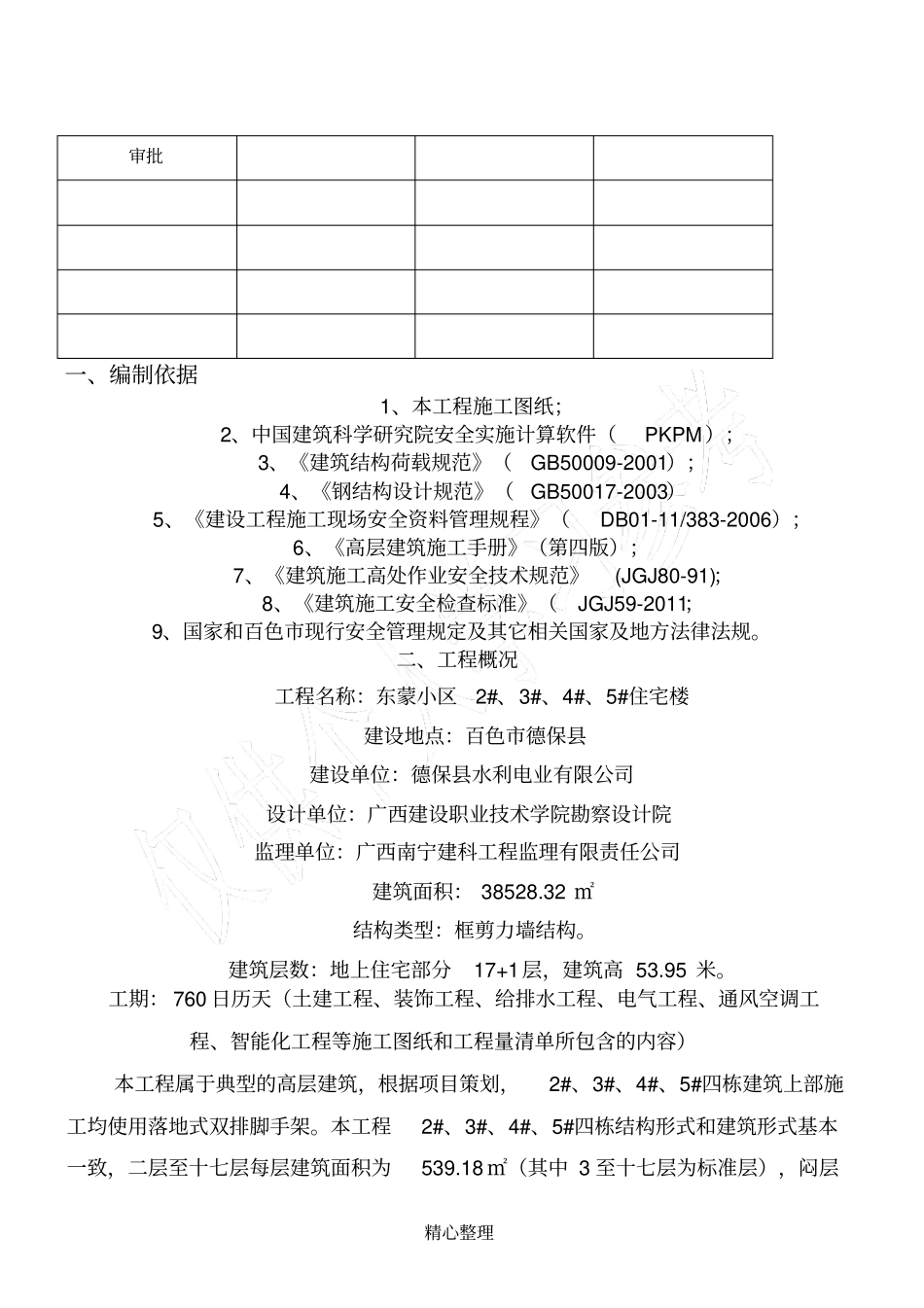

悬挑式卸料平台施工方案正式_第2页
2/10

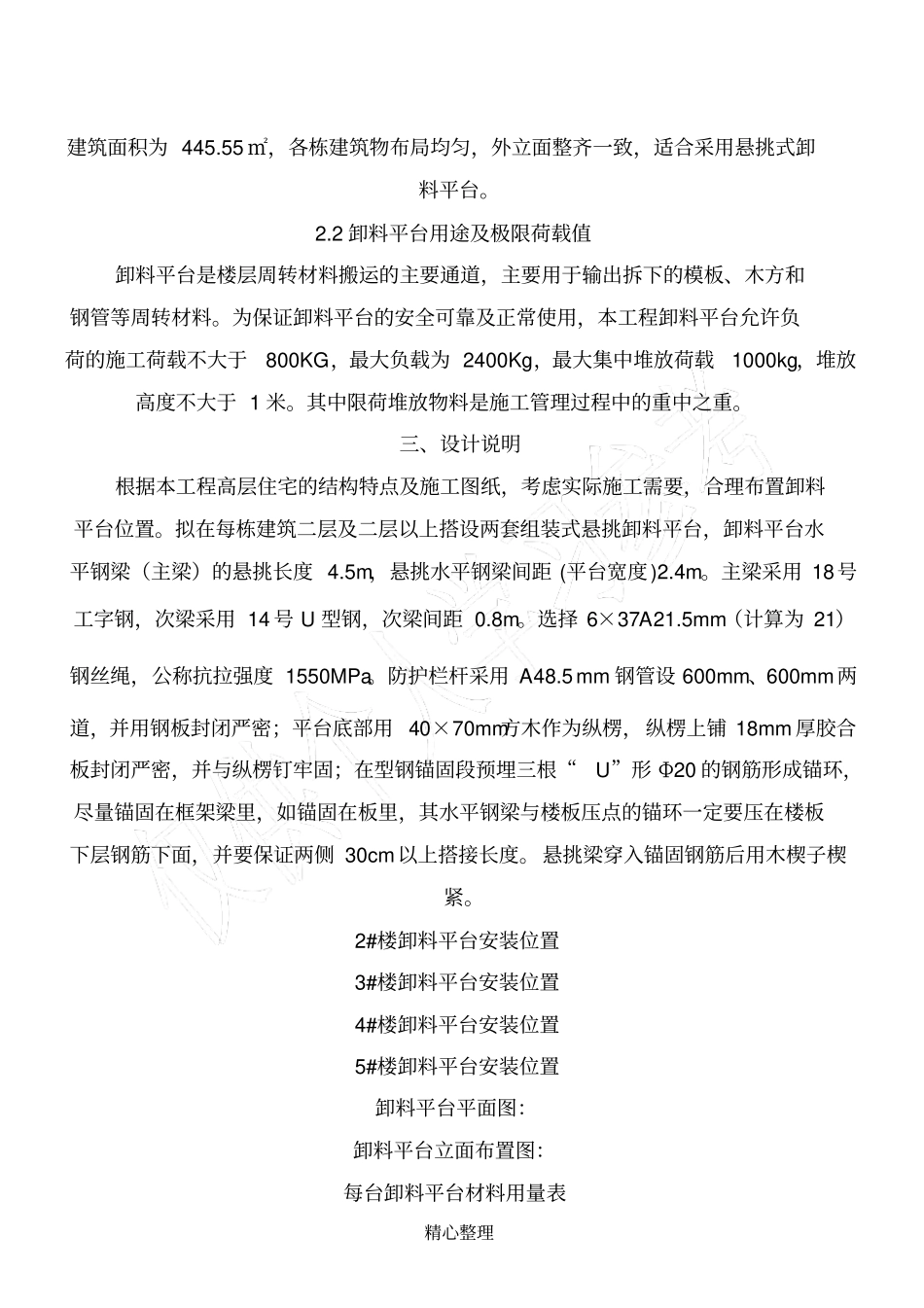

悬挑式卸料平台施工方案正式_第3页
3/10
精心整理东蒙小区 2#、3#、4#、5#住宅楼悬挑式卸料平台安装和拆卸施工方案编制单位:广西建工集团第二建筑工程有限责任公司编制人 : 审核人 : 审批人:年月日悬挑式卸料平台安装和拆卸施工方案会签表项目名称:东蒙小区2#、3#、4#、5#住宅楼编号:责任部门或者岗位签名日期编制审核精心整理审批一、编制依据1、本工程施工图纸;2、中国建筑科学研究院安全实施计算软件(PKPM);3、《建筑结构荷载规范》(GB50009-2001);4、《钢结构设计规范》(GB50017-2003)5、《建设工程施工现场安全资料管理规程》(DB01-11/383-2006);6、《高层建筑施工手册》(第四版);7、《建筑施工高处作业安全技术规范》(JGJ80-91);8、《建筑施工安全检查标准》(JGJ59-2011;9、国家和百色市现行安全管理规定及其它相关国家及地方法律法规。二、工程概况工程名称:东蒙小区2#、3#、4#、5#住宅楼建设地点:百色市德保县建设单位:德保县水利电业有限公司设计单位:广西建设职业技术学院勘察设计院监理单位:广西南宁建科工程监理有限责任公司建筑面积: 38528.32 ㎡结构类型:框剪力墙结构。建筑层数:地上住宅部分17+1层,建筑高 53.95 米。工期: 760 日历天(土建工程、装饰工程、给排水工程、电气工程、通风空调工程、智能化工程等施工图纸和工程量清单所包含的内容)本工程属于典型的高层建筑,根据项目策划,2#、3#、4#、5#四栋建筑上部施工均使用落地式双排脚手架。本工程2#、3#、4#、5#四栋结构形式和建筑形式基本一致,二层至十七层每层建筑面积为539.18 ㎡(其中 3 至十七层为标准层),闷层精心整理建筑面积为 445.55 ㎡,各栋建筑物布局均匀,外立面整齐一致,适合采用悬挑式卸料平台。2.2 卸料平台用途及极限荷载值卸料平台是楼层周转材料搬运的主要通道,主要用于输出拆下的模板、木方和钢管等周转材料。为保证卸料平台的安全可靠及正常使用,本工程卸料平台允许负荷的施工荷载不大于800KG,最大负载为 2400Kg,最大集中堆放荷载1000kg,堆放高度不大于 1 米。其中限荷堆放物料是施工管理过程中的重中之重。三、设计说明根据本工程高层住宅的结构特点及施工图纸,考虑实际施工需要,合理布置卸料平台位置。拟在每栋建筑二层及二层以上搭设两套组装式悬挑卸料平台,卸料平台水平钢梁(主梁)的悬挑长度 4.5m,悬挑水平钢梁间距 (平台宽度)2.4m。主梁采用 18号工字钢,次梁采用 14 号 U 型钢,次梁间距 0.8m。选择 6×37...
