悬挑式扣件钢管脚手架计算书,搭设高度120米!230VIP免费

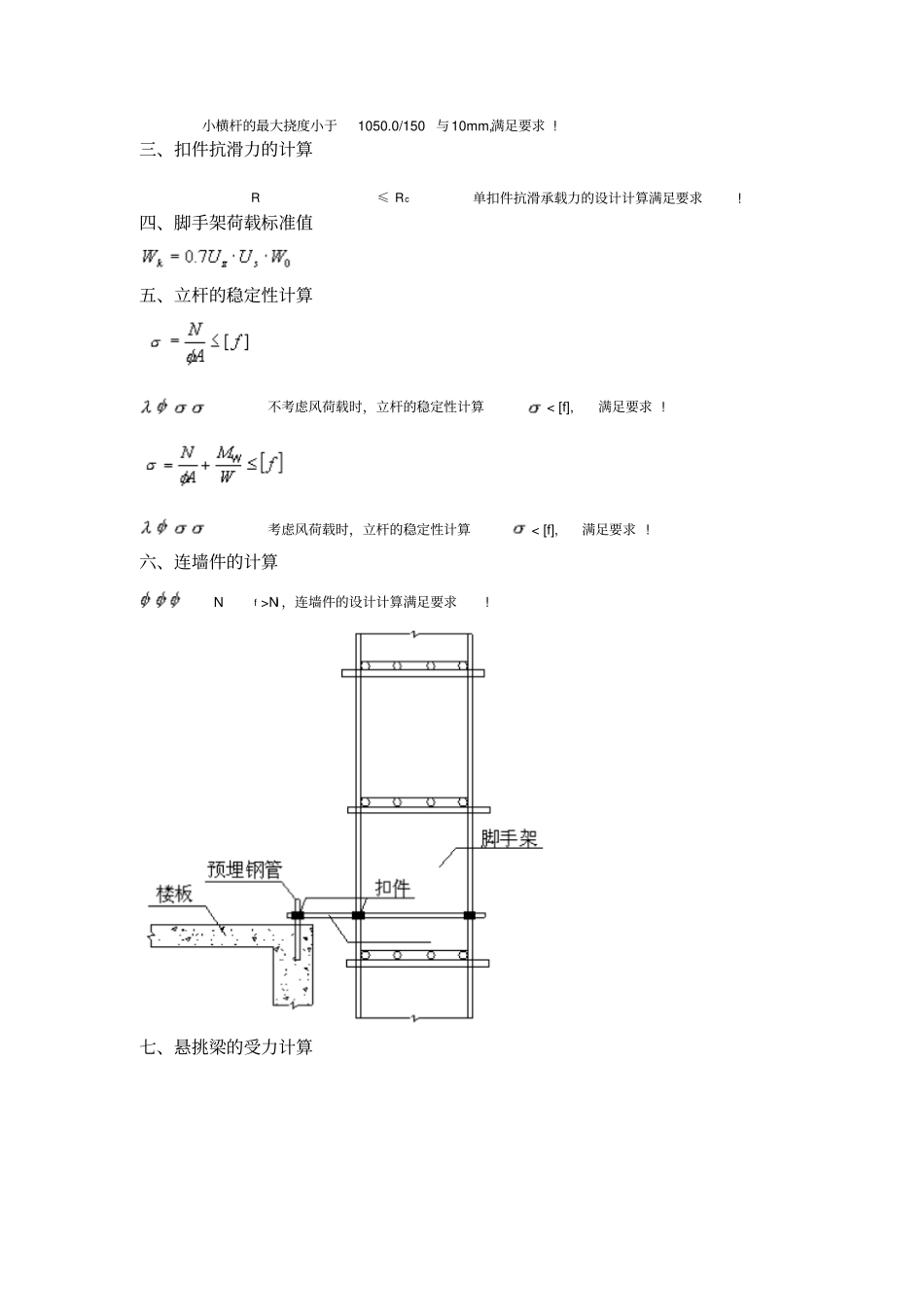

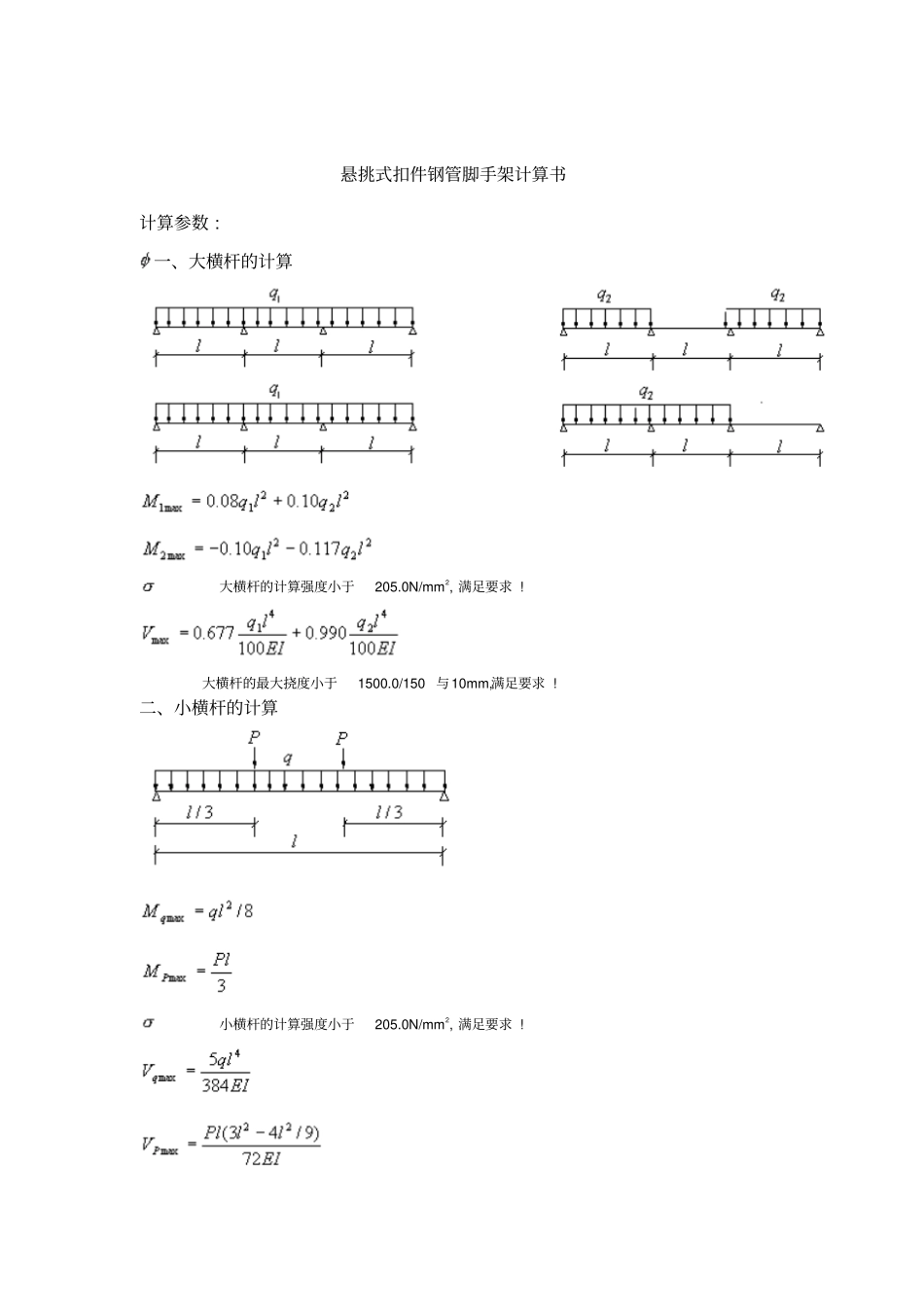

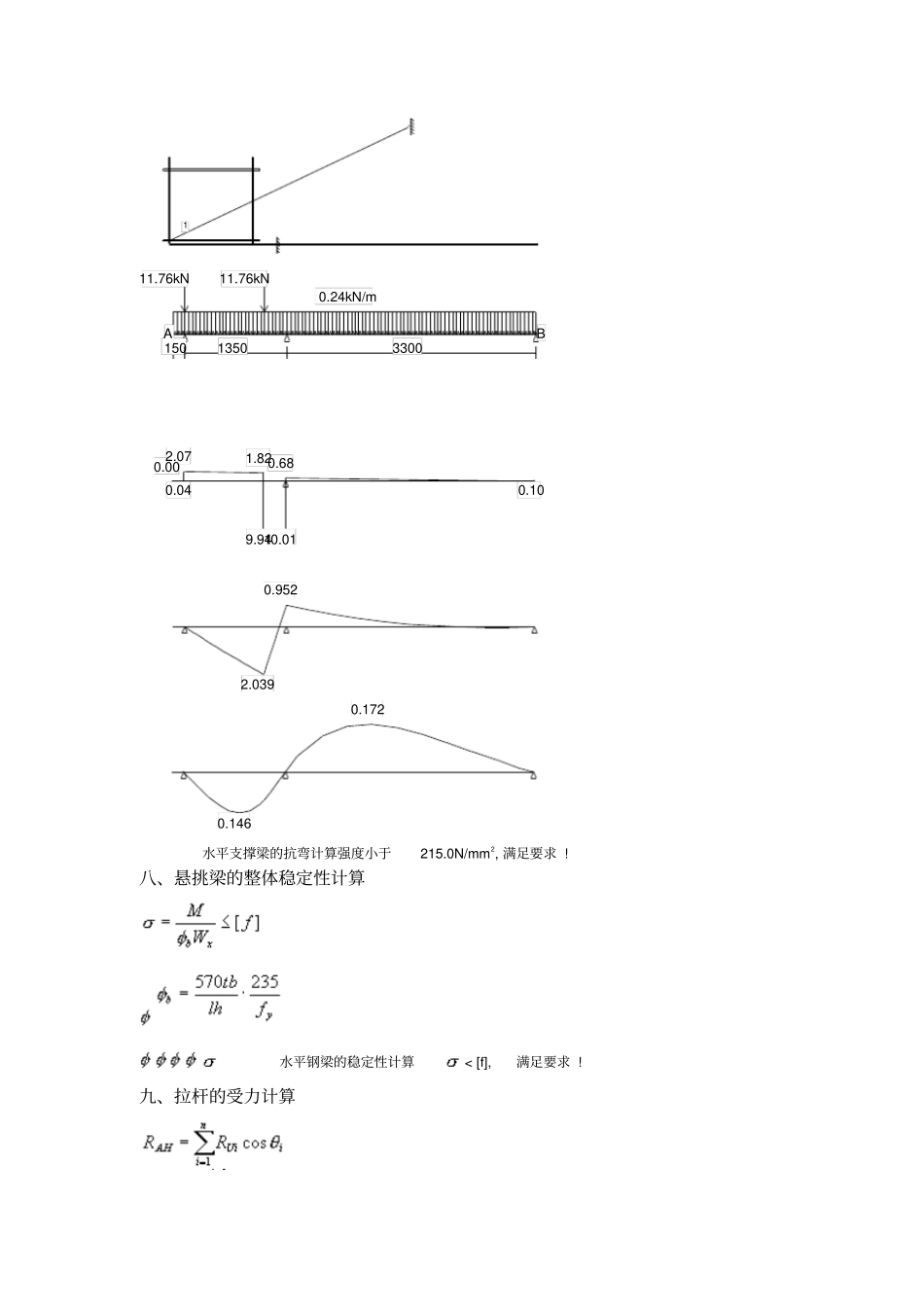

悬挑式扣件钢管脚手架计算书计算参数 : 一、大横杆的计算大横杆的计算强度小于205.0N/mm2, 满足要求 ! 大横杆的最大挠度小于1500.0/150 与10mm,满足要求 ! 二、小横杆的计算小横杆的计算强度小于205.0N/mm2, 满足要求 ! 小横杆的最大挠度小于1050.0/150 与10mm,满足要求 ! 三、扣件抗滑力的计算 R ≤ Rc单扣件抗滑承载力的设计计算满足要求! 四、脚手架荷载标准值五、立杆的稳定性计算不考虑风荷载时，立杆的稳定性计算 < [f],满足要求 ! 考虑风荷载时，立杆的稳定性计算 < [f],满足要求 ! 六、连墙件的计算 Nf >Nl ，连墙件的设计计算满足要求! 七、悬挑梁的受力计算 1 1501350330011.76kN11.76kN 0.24kN/mAB0.000.042.071.829.9410.010.680.102.0390.9520.1460.172水平支撑梁的抗弯计算强度小于215.0N/mm2, 满足要求 ! 八、悬挑梁的整体稳定性计算水平钢梁的稳定性计算 < [f],满足要求 ! 九、拉杆的受力计算十、拉杆的强度计算选择 6×19+1钢丝绳，钢丝绳公称抗拉强度1400MPa，直径 17.0mm。所需要的钢丝拉绳的吊环最小直径 D=[15199 ×4/(3.1416×50×2)]1/2 =14mm 十一、锚固段与楼板连接的计算所需要的水平钢梁与楼板压点的拉环最小直径 D=[10686 ×4/(3.1416×50×2)]1/2 =12mm 楼板混凝土局部承压计算满足要求! 7.3 悬挑卸料平台计算书计算参数 : 一、次梁的计算次梁的抗弯强度计算 < [f],满足要求 ! 次梁的稳定性计算 < [f],满足要求 ! 二、主梁的计算 1 2100020002000 2.67kN 5.04kN12.04kN 2.67kN 0.37kN/mAB2.673.036.956.585.465.821.230.502.8513.9130.6320.252主梁的抗弯强度计算强度小于[f]，满足要求 ! 主梁的稳定性计算 < [f],满足要求 ! 三、钢丝拉绳的内力计算: 四、钢丝拉绳的强度计算: 选择 6×19+1钢丝绳，钢丝绳公称抗拉强度1400MPa，直径 20.0mm。五、钢丝拉绳吊环的强度计算: 所需要的吊环最小直径 D=[16674 ×4/(3.1416×50×2)]1/2 =15mm 六、锚固段与楼板连接的计算所需要的水平钢梁与楼板压点的拉环最小直径 D=[497 × 4/(3.1416×50×2)]1/2 =3mm
