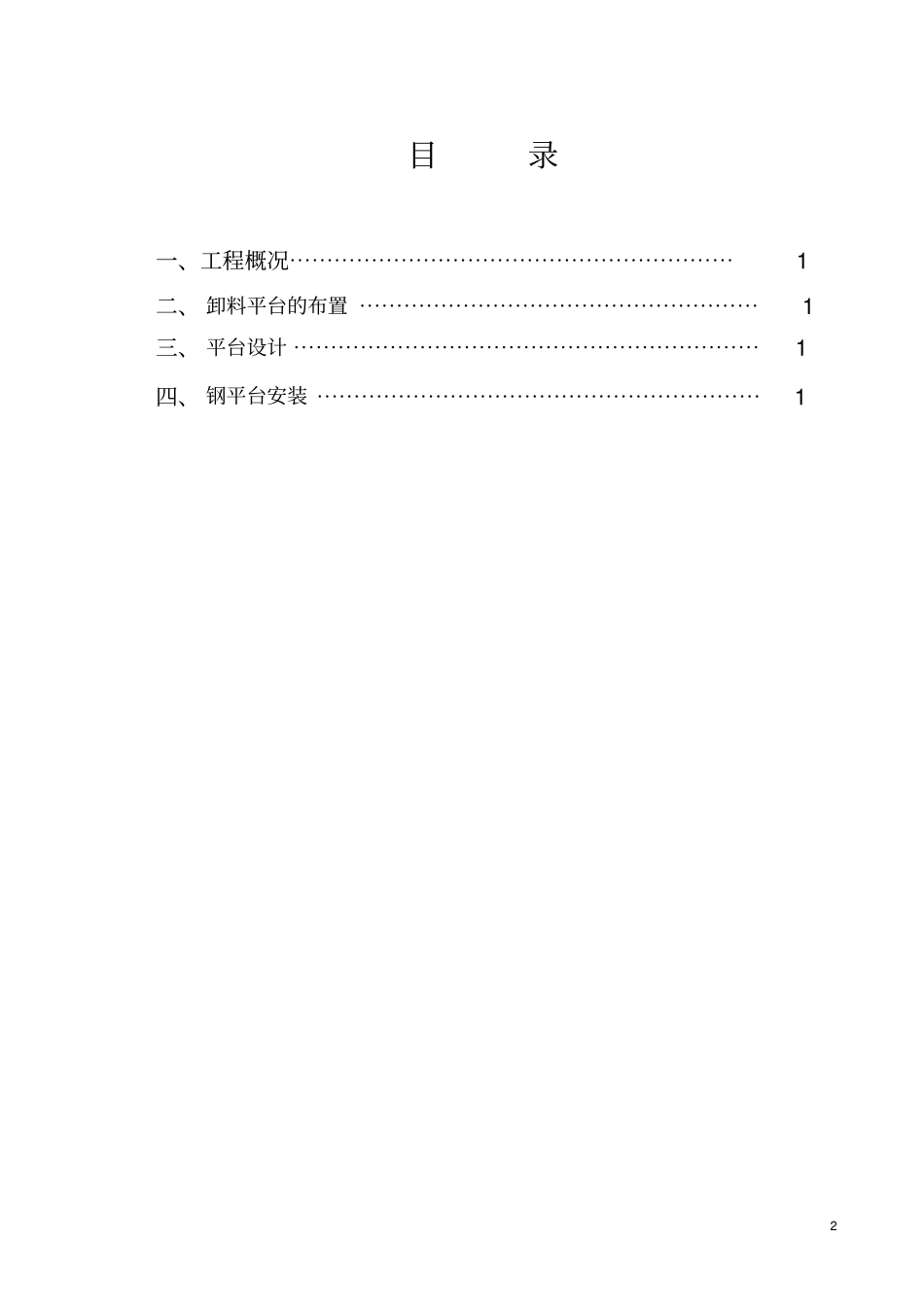

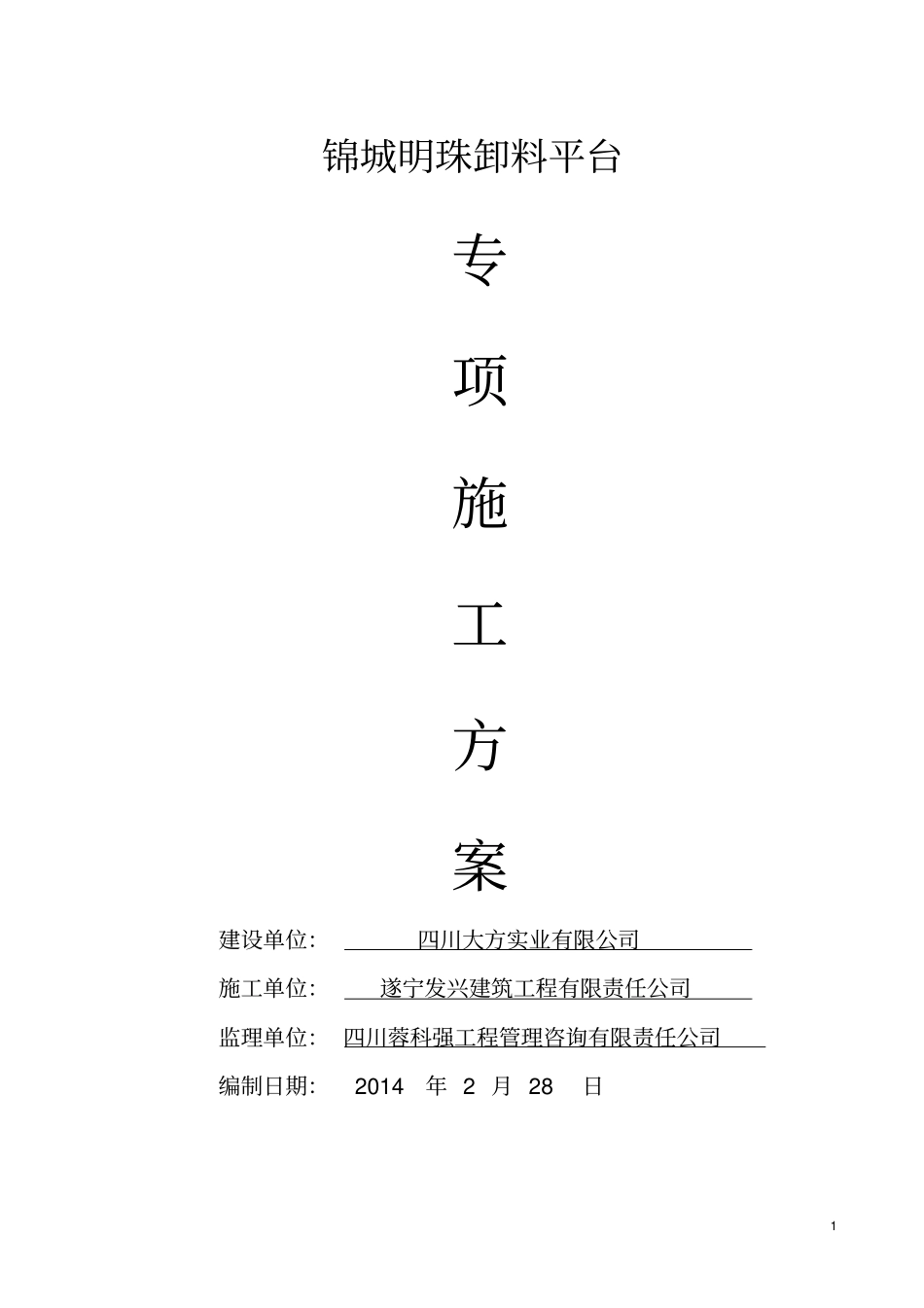

1 锦城明珠卸料平台专项施工方案建设单位：四川大方实业有限公司施工单位：遂宁发兴建筑工程有限责任公司监理单位： 四川蓉科强工程管理咨询有限责任公司编制日期：2014 年 2 月 28 日2 目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 二、 卸料平台的布置 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、 平台设计 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1四、 钢平台安装 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 3 悬挑式卸料钢平台方案及设计计算一、工程概况锦城明珠工程 , 位于遂宁市蓬溪县常乐镇， 建筑面积为 12926.81m2, 地下室 1 层，地上 20 层。建筑高度 63m，建筑耐久年限为 50 年。本工程为一类高层建筑，剪力墙结构。耐火等级：一级，地下室乙级。二、卸料平台的布置根据本工程特点以及立面的情况和周边环境决定布置卸料平台，以便将无法用施工电梯运输的大件材料、照明用具等设备等由塔吊先吊运至卸料平台上，再转运至使用或安装地点。根据本工程施工进度的要求及现场实际情况设置。三、平台设计1、次梁设计次梁选用槽钢 [14 制作。 4.0m 长钢平台设 5 道次梁，焊接在主梁凹槽内（主梁侧加140×70×8 垫板），其间距为1.0m。[10 槽钢截面特性：重量 0.14kN/m，Wx=84.5cm3，h=140mm，b=58mm。（1）荷载计算依据 JGJ80-91 规范，永久荷载中的自重，铺板以0.4kN/m2 计；施工活荷载（均布）以1.5KN/m2 计；另外，本设计考虑增加集中施工荷载，按混凝土料斗容量 0.2m3，荷载 5kN设计。永久荷载分项系数1.2 ，可变荷载分项系数 1.4 。落叶松板 50mm厚 0.4×1×1.2=0.48kN/m [14 槽钢 0.14×1.2=0.168kN/m 4 施工荷载 ( 均布) 1.5×1×1.4=2.1 kN/m ∑q=2.748kN/m 施工荷载 ( 集中) p=5×1.4=7 kN (2)内力计算计算简图见图 1 集中荷载处于最不利位置(在次梁跨中 ) M=81 ql2＋41 pl =81 ×2.748 ×2.22＋41 ×7×2.2=5.51 kN · m (3)抗弯强度计算XWM ≤?σ=36107.391048.5=138N/mm2＜? =215N/mm2满足要求。2、主梁设计选用槽钢［16，其截面特性为：重量 0.205kN/m，Wx=140.9 ×103，h=160mm，b=65mm 1、荷载及内力计算图1 次梁计算简图5 主梁均布荷载：［16 槽钢 0.205×1.2=0.246 kN/m 栏杆、密目网 0.115×1.2=0.138 kN/m 300×30mm木挡板 0.072×1.2=0.086 kN/m ∑q=0.47kN/m 次梁（ L）传递荷载，计算简图见图2...
