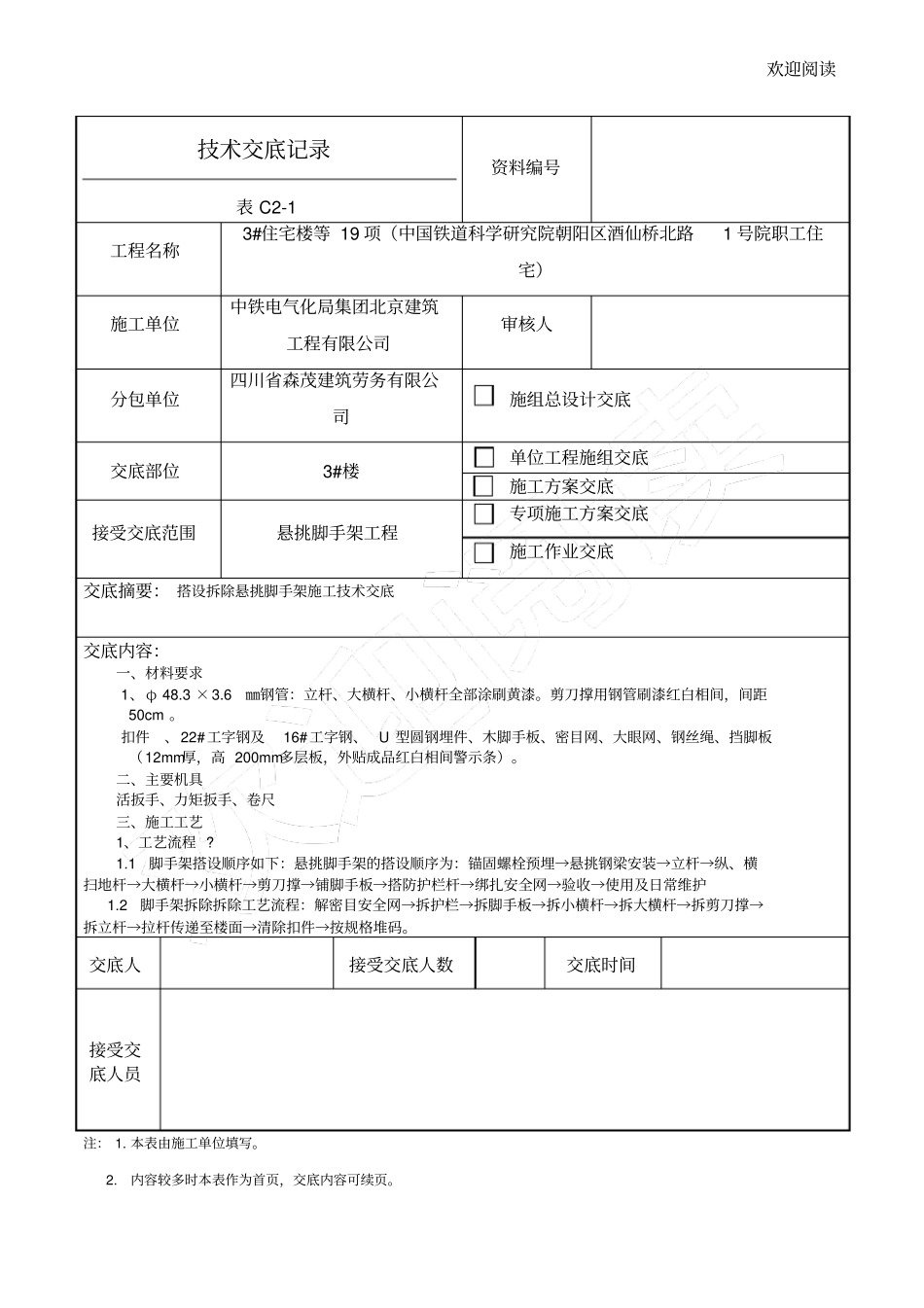

欢迎阅读技术交底记录表 C2-1资料编号工程名称3#住宅楼等 19 项（中国铁道科学研究院朝阳区酒仙桥北路1 号院职工住宅）施工单位中铁电气化局集团北京建筑工程有限公司审核人分包单位四川省森茂建筑劳务有限公司施组总设计交底交底部位3#楼单位工程施组交底施工方案交底接受交底范围悬挑脚手架工程专项施工方案交底施工作业交底交底摘要： 搭设拆除悬挑脚手架施工技术交底交底内容：一、材料要求1、φ 48.3 ×3.6㎜钢管：立杆、大横杆、小横杆全部涂刷黄漆。剪刀撑用钢管刷漆红白相间，间距50cm 。扣件、22#工字钢及16#工字钢、 U 型圆钢埋件、木脚手板、密目网、大眼网、钢丝绳、挡脚板（12mm厚，高 200mm多层板，外贴成品红白相间警示条）。二、主要机具活扳手、力矩扳手、卷尺三、施工工艺1、工艺流程 ? 1.1脚手架搭设顺序如下：悬挑脚手架的搭设顺序为：锚固螺栓预埋→悬挑钢梁安装→立杆→纵、横扫地杆→大横杆→小横杆→剪刀撑→铺脚手板→搭防护栏杆→绑扎安全网→验收→使用及日常维护1.2脚手架拆除拆除工艺流程：解密目安全网→拆护栏→拆脚手板→拆小横杆→拆大横杆→拆剪刀撑→拆立杆→拉杆传递至楼面→清除扣件→按规格堆码。交底人接受交底人数交底时间接受交底人员注： 1. 本表由施工单位填写。 2.内容较多时本表作为首页，交底内容可续页。欢迎阅读技术交底记录（续页）表 C2-1 资料编号工程名称3#住宅楼等 19 项（中国铁道科学研究院朝阳区酒仙桥北路1 号院职工住宅）施工单位中铁电气化局集团北京建筑工程有限公司交底部位3#楼交底范围悬挑脚手架工程审核人交底人交底内容：2、施工要点 ? 2.1. 型钢悬挑梁锚固螺栓的预埋悬挑梁安装楼层顶板模板支设后，将锚固螺栓置于模板上，在锚固螺栓钢板上加2φ 18 钢筋，绑扎钩住结构主筋，将锚固螺栓按脚手架悬挑钢梁平面位置尺寸固定。锚固螺栓位置固定后，使用胶纸将螺杆丝扣处包裹，再用φ 22 PVC 管将螺杆套住，PVC管顶部用胶纸包实，使螺杆与混凝土分离。PVC套管要使用绑丝固定，防止混凝土浇筑时浮起。悬挑钢梁拆除后，在螺杆顶部敲击，将锚固螺栓回收重复使用。悬挑脚手架应在悬挑层楼板混凝土达到设计强度的75%，同时转角等需支撑部位的支撑架搭设完成后开始搭设。悬挑梁因其需承受脚手架荷载，在脚手架施工过程中是不得拆除的，如遇剪力墙，为留置悬挑梁，需在剪力墙处预留出悬挑梁的位置，采用预留木盒的方法。架子拆除后，穿墙孔采用与相临部位同强...
