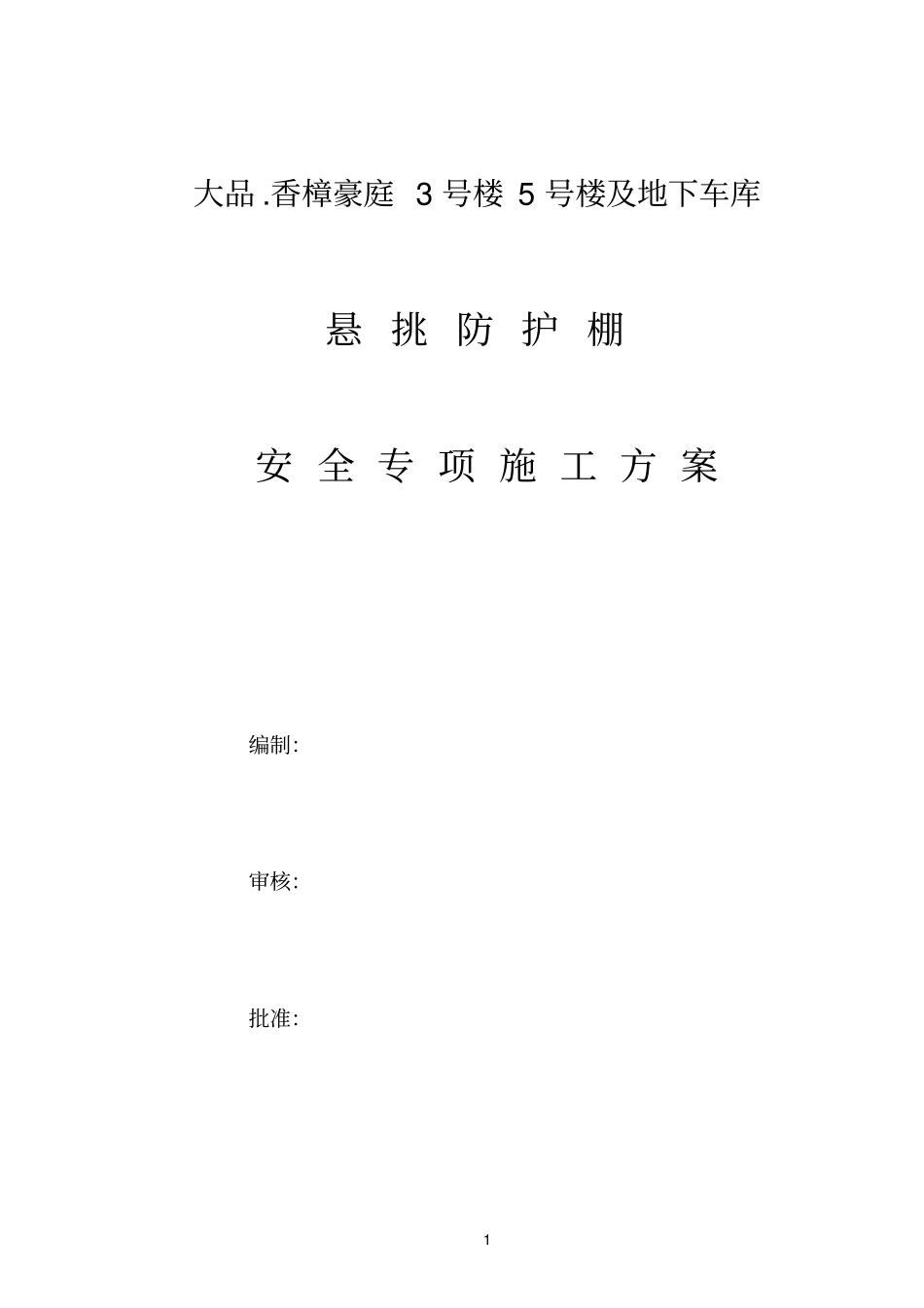

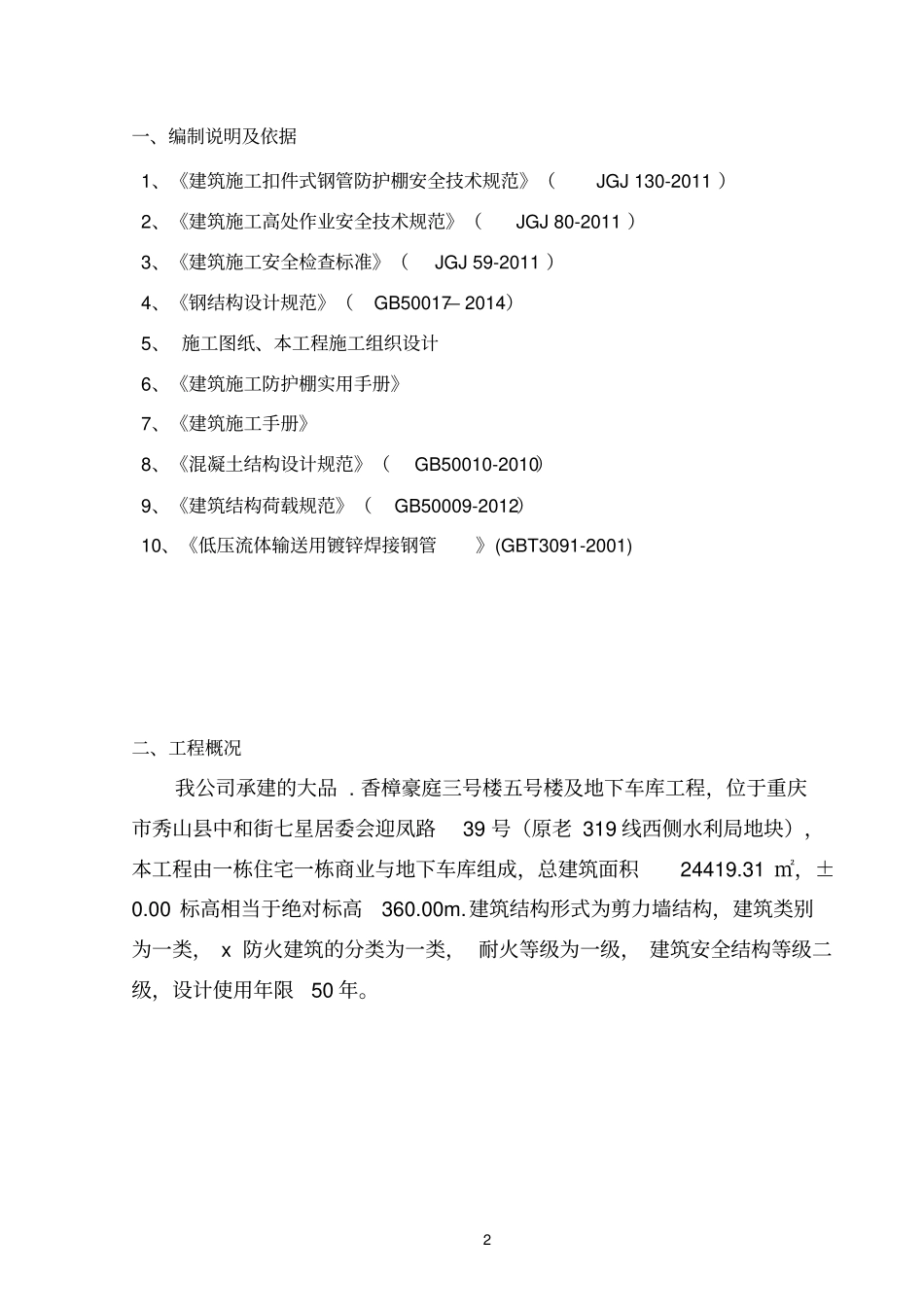

1大品 .香樟豪庭 3 号楼 5 号楼及地下车库悬 挑 防 护 棚安 全 专 项 施 工 方 案编制：审核：批准：2一、编制说明及依据1、《建筑施工扣件式钢管防护棚安全技术规范》（JGJ 130-2011 ）2、《建筑施工高处作业安全技术规范》（JGJ 80-2011 ）3、《建筑施工安全检查标准》（JGJ 59-2011 ）4、《钢结构设计规范》（GB50017— 2014）5、 施工图纸、本工程施工组织设计6、《建筑施工防护棚实用手册》7、《建筑施工手册》8、《混凝土结构设计规范》（GB50010-2010）9、《建筑结构荷载规范》（GB50009-2012）10、《低压流体输送用镀锌焊接钢管》(GBT3091-2001) 二、工程概况我公司承建的大品 . 香樟豪庭三号楼五号楼及地下车库工程，位于重庆市秀山县中和街七星居委会迎凤路39 号（原老 319 线西侧水利局地块），本工程由一栋住宅一栋商业与地下车库组成，总建筑面积24419.31 ㎡，±0.00 标高相当于绝对标高360.00m.建筑结构形式为剪力墙结构，建筑类别为一类， x 防火建筑的分类为一类， 耐火等级为一级， 建筑安全结构等级二级，设计使用年限50 年。3三、防护棚的搭设形式防护棚悬挑长度为4m，锚固长度为1.0m，悬挑钢管跨距为1.5m，横杆间距为 0.8m，确保防护棚的安全性，在主杆中部与端部之间居中设斜拉钢丝绳，悬挑梁端部采用直径11 ㎜钢丝绳卸荷 , 每根挑杆设两个锚环与主体结构相连。锚环采用 φ 10 圆钢，现场冷加工成“”型，在结构板上预埋。外侧锚环设在主体结构边梁的内侧板内，内侧锚环设在距外侧锚环1.0m 处。水平钢管穿进锚环后用木楔楔紧。锚环构造为提高防护棚安全系数，在挑杆端部斜拉φ 11 钢丝绳，钢丝绳与建筑物拉结点设在防护棚上一层楼的剪力墙，梁，或板预留洞孔。钢丝绳间距不大于3m，且在防护棚各转角处额外加设。每根钢管挑杆的悬挑段设5 根水平钢管，水平钢管上满铺一层竹跳板，然后上面再铺设一层竹笆网片或安全网全封闭。悬挑钢管室内尾部加设一根水平连接钢管，提高悬挑构件整体性，防止单根挑杆水平转动。防护棚外侧临边水平杆上设间距1.5m、高 1.2m 的防护立杆，立杆上端及中部各设一根水平杆。防护栏杆内侧用安全网全封闭，且3 号楼在第十八层进行防护棚的设置。四、材料要求41、钢管：采用 φ 48*2.8 钢管，材质应符合GB/T13793 或 GB/T3092 规定，质量应符合 GB700－2006《普通碳素结构钢技术要求》中 Q235A 钢要求。弯曲变形、锈蚀钢管不得使用；防护...
