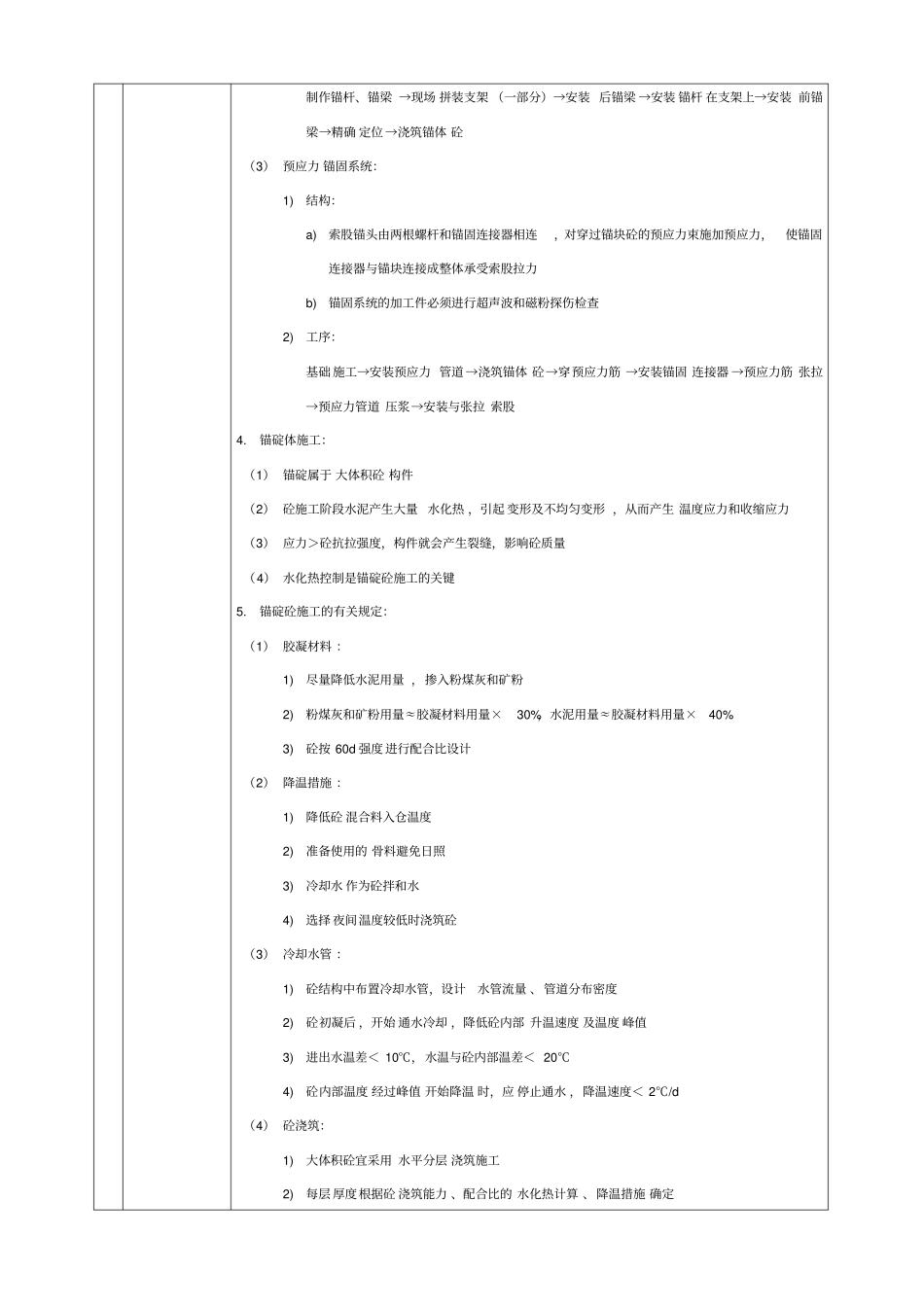

悬索桥施工特点悬索桥分类按吊索和加劲梁形式 分类吊 索加劲梁竖直钢桁架三角形布置扁平流线形钢箱梁竖直吊索和斜吊索混合 型流线形钢箱梁按加劲梁支承结构分类1.单跨双铰2.三跨两铰3.三跨连续按工程部位分类1.下部 工程： 锚碇基础、锚体、塔柱基础2.上部 工程： 主塔、主缆、加劲梁施工内容主要工序基础 施工→ 塔柱、锚碇 施工→ 先导索 渡海工程→ 牵引、猫道 系统→ 猫道面层、 抗风缆 架设→ 索股 架设→索夹、吊索 安装→ 加劲梁 架设和 桥面 铺装施工锚碇 施工1.概述：（1） 锚碇是悬索桥主要 承重 构件，主要 抵抗主缆拉力 ，并传递给地基基础（2） 按受力形式分类：1)重力式锚 ：依靠自身重力抵抗主缆拉力2)隧道锚 ：a)锚体嵌入地基基岩内，借助基岩抵抗主缆拉力b)只适用于 岩基坚实完整 的地区，其他情况采用重力式锚或自锚式悬索桥2.锚碇基础：（1） 基础形式 ：直接 基础、 沉井 基础、 复合 基础、 隧道 基础（2） 锚碇基础基坑的开挖、支护、加固施工安装基坑的有关规定施工3.主缆锚固体系：（1） 根据主缆在锚块中的位置 分类：1)前墙式 ：a)索股锚头锚固在锚块前，通过锚固系统将索力传递到锚体b)优点：主缆 锚固容易 、检修保养方便 、广泛用于大跨径悬索桥c)形式： 型钢锚固 系统、 预应力锚固 系统2)后墙式 ：将索股直接穿过锚块锚固与锚块后面（2） 型钢 锚固系统：1)锚架 （主要 传力构件 ）：锚杆、拉杆、前锚梁、后锚梁2)支架 （安放锚杆、锚梁，并使之精确定位的支撑构件 ）3)工序：制作锚杆、锚梁 →现场 拼装支架 （一部分）→安装 后锚梁 →安装 锚杆 在支架上→安装 前锚梁→精确 定位 →浇筑锚体 砼（3） 预应力 锚固系统：1)结构：a)索股锚头由两根螺杆和锚固连接器相连，对穿过锚块砼的预应力束施加预应力，使锚固连接器与锚块连接成整体承受索股拉力b)锚固系统的加工件必须进行超声波和磁粉探伤检查2)工序：基础 施工→安装预应力 管道 →浇筑锚体 砼→穿预应力筋 →安装锚固 连接器 →预应力筋 张拉→预应力管道 压浆→安装与张拉 索股4.锚碇体施工：（1） 锚碇属于 大体积砼 构件（2） 砼施工阶段水泥产生大量 水化热 ，引起 变形及不均匀变形 ，从而产生 温度应力和收缩应力（3） 应力＞砼抗拉强度，构件就会产生裂缝，影响砼质量（4） 水化热控制是锚碇砼施工的关键5.锚碇砼施工的有关规定：（1） 胶凝...
