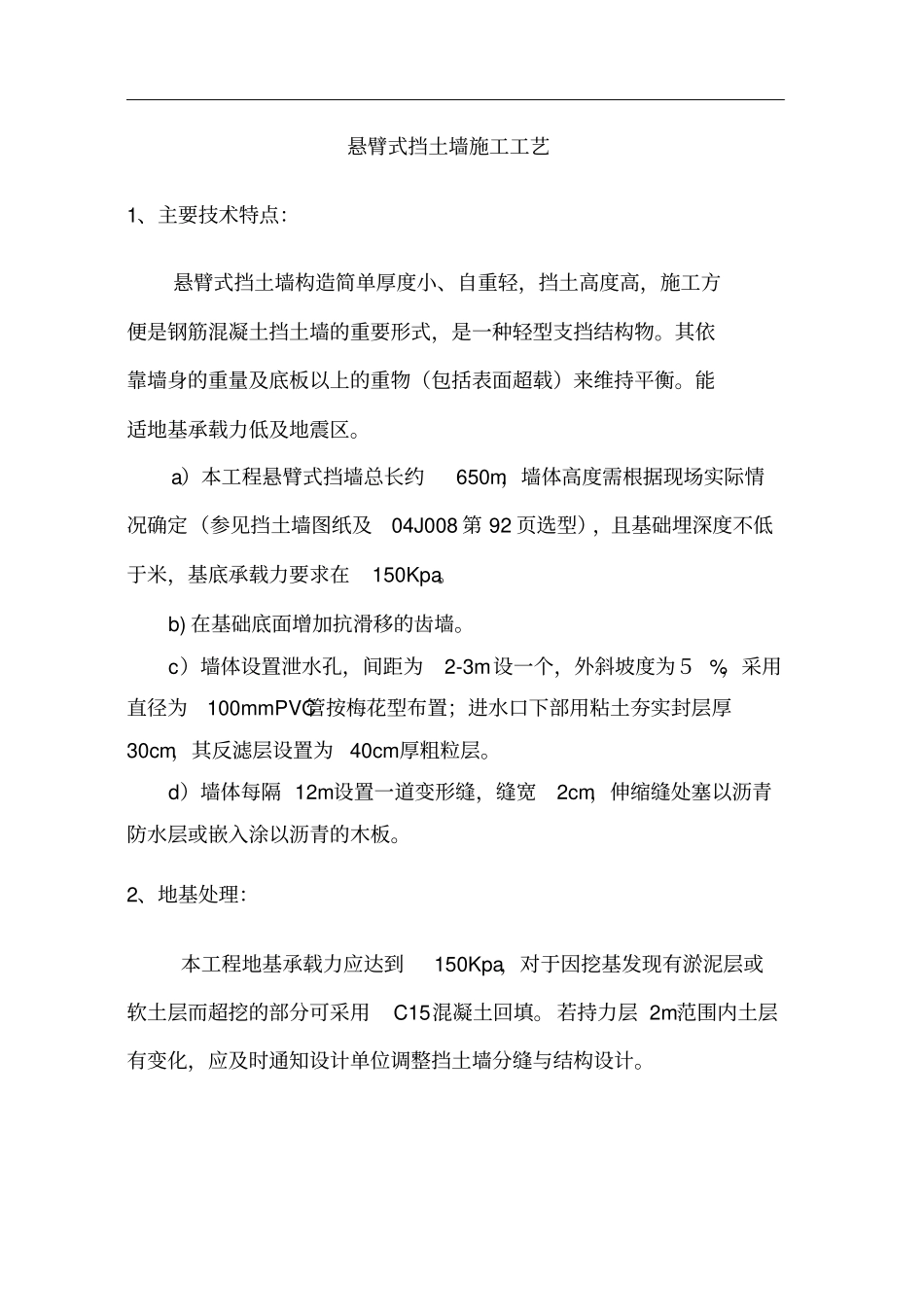

悬臂式挡土墙施工工艺1、主要技术特点：悬臂式挡土墙构造简单厚度小、自重轻，挡土高度高，施工方便是钢筋混凝土挡土墙的重要形式，是一种轻型支挡结构物
其依靠墙身的重量及底板以上的重物（包括表面超载）来维持平衡
能适地基承载力低及地震区
a）本工程悬臂式挡墙总长约650m，墙体高度需根据现场实际情况确定（参见挡土墙图纸及04J008 第 92 页选型），且基础埋深度不低于米，基底承载力要求在150Kpa
b) 在基础底面增加抗滑移的齿墙
c）墙体设置泄水孔，间距为2-3m设一个，外斜坡度为５ %，采用直径为100mmPVC管按梅花型布置；进水口下部用粘土夯实封层厚30cm，其反滤层设置为40cm厚粗粒层
d）墙体每隔 12m设置一道变形缝，缝宽2cm，伸缩缝处塞以沥青防水层或嵌入涂以沥青的木板
2、地基处理：本工程地基承载力应达到150Kpa，对于因挖基发现有淤泥层或软土层而超挖的部分可采用C15混凝土回填
若持力层 2m范围内土层有变化，应及时通知设计单位调整挡土墙分缝与结构设计

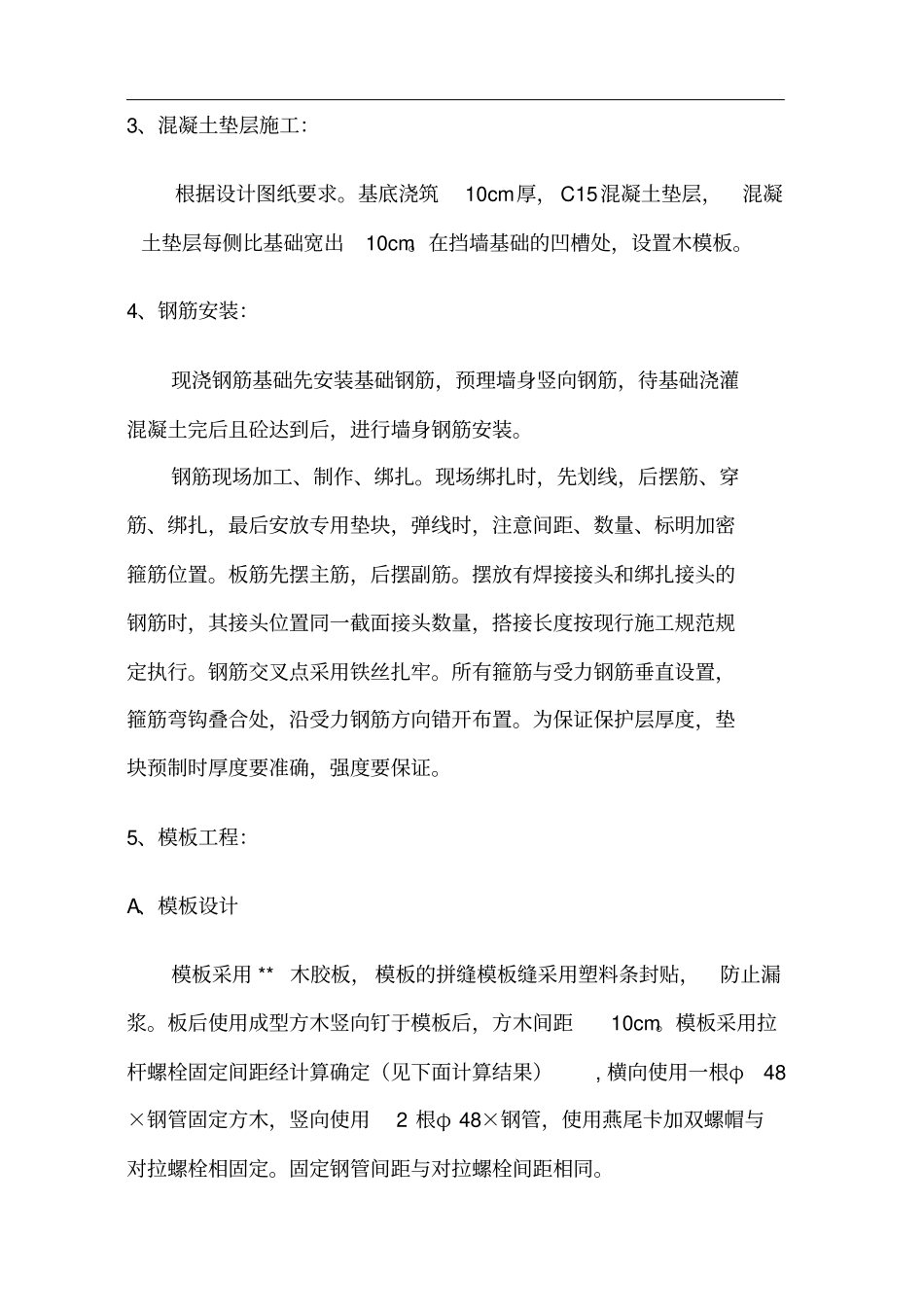

3、混凝土垫层施工：根据设计图纸要求
基底浇筑10cm厚， C15混凝土垫层，混凝土垫层每侧比基础宽出10cm
在挡墙基础的凹槽处，设置木模板
4、钢筋安装：现浇钢筋基础先安装基础钢筋，预理墙身竖向钢筋，待基础浇灌混凝土完后且砼达到后，进行墙身钢筋安装
钢筋现场加工、制作、绑扎
现场绑扎时，先划线，后摆筋、穿筋、绑扎，最后安放专用垫块，弹线时，注意间距、数量、标明加密箍筋位置
板筋先摆主筋，后摆副筋
摆放有焊接接头和绑扎接头的钢筋时，其接头位置同一截面接头数量，搭接长度按现行施工规范规定执行
钢筋交叉点采用铁丝扎牢
所有箍筋与受力钢筋垂直设置，箍筋弯钩叠合处，沿受力钢筋方向错开布置
为保证保护层厚度，垫块预制时厚度要准确，强度要保证
5、模板工程：A、模板设计模板采用 ** 木胶板， 模板的拼缝模板缝
