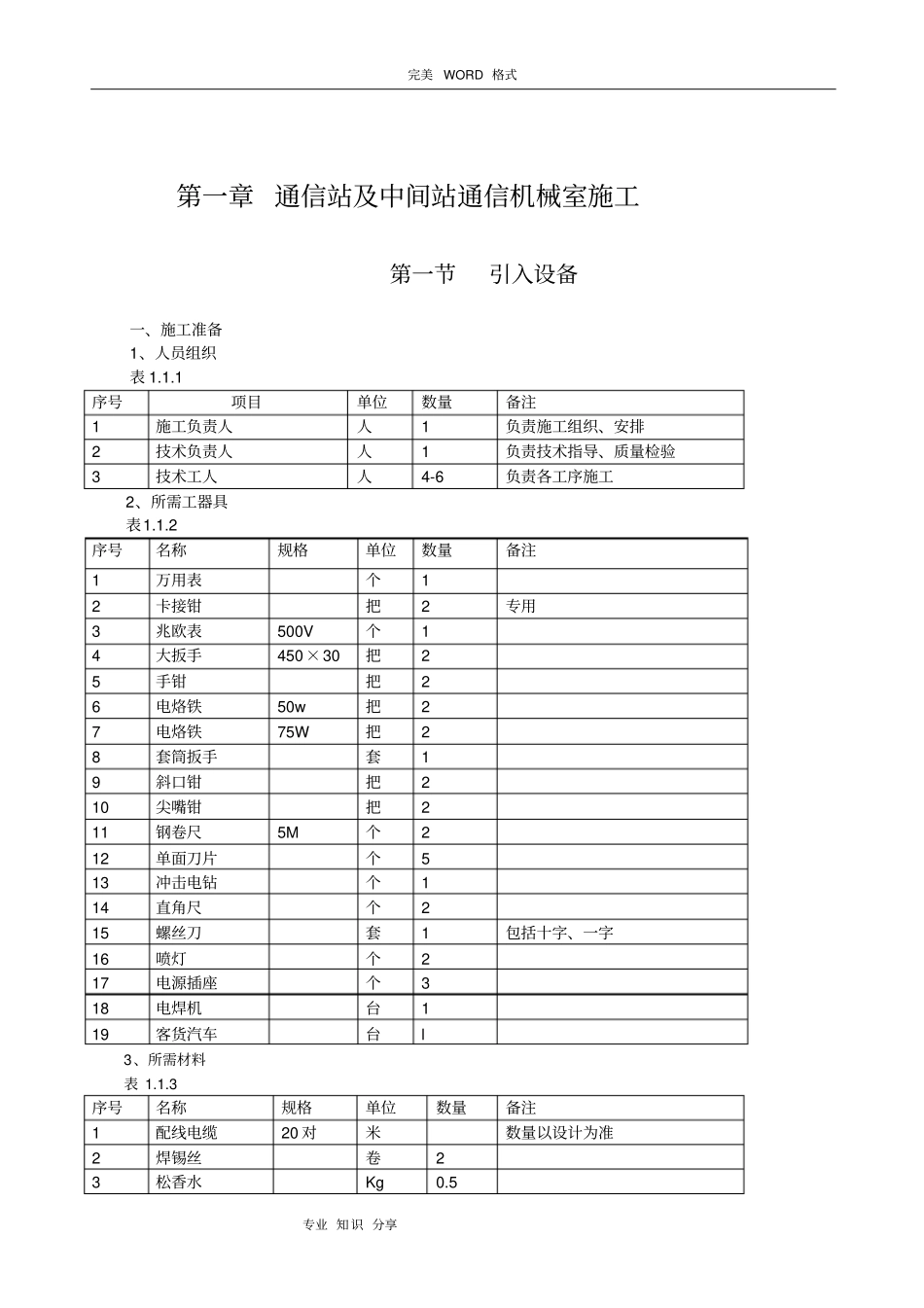

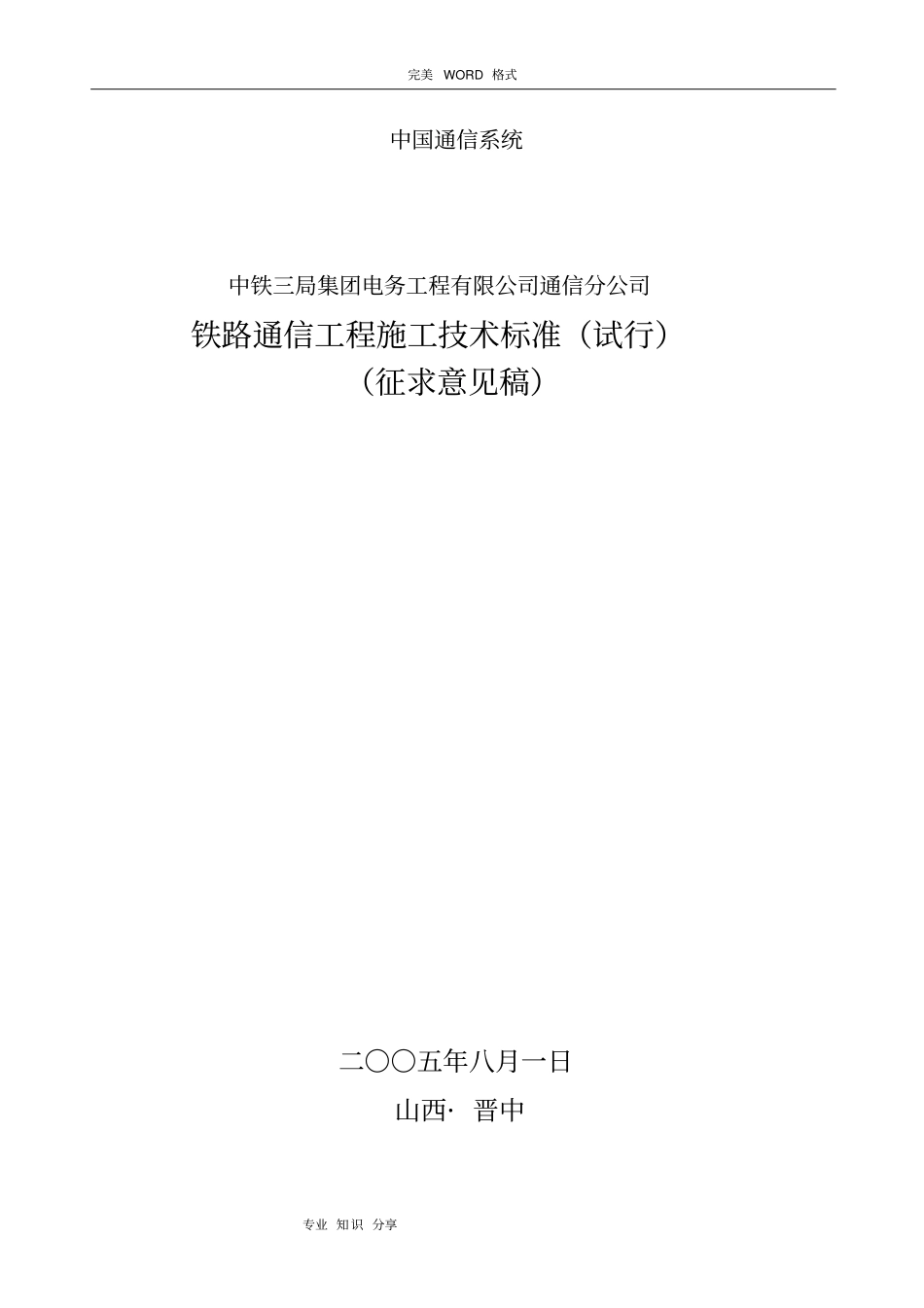

完美WORD 格式专业 知 识 分享中国通信系统中铁三局集团电务工程有限公司通信分公司铁路通信工程施工技术标准（试行）（征求意见稿）二〇〇五年八月一日山西· 晋中完美WORD 格式专业 知 识 分享完美WORD 格式专业 知 识 分享第一章 通信站及中间站通信机械室施工第一节引入设备一、施工准备1、人员组织表 1.1.1 序号项目单位数量备注1 施工负责人人1 负责施工组织、安排2 技术负责人人1 负责技术指导、质量检验3 技术工人人4-6 负责各工序施工2、所需工器具表1.1.2 序号名称规格单位数量备注1 万用表个1 2 卡接钳把2 专用3 兆欧表500V 个1 4 大扳手450×30 把2 5 手钳把2 6 电烙铁50w 把2 7 电烙铁75W 把2 8 套筒扳手套1 9 斜口钳把2 10 尖嘴钳把2 11 钢卷尺5M 个2 12 单面刀片个5 13 冲击电钻个1 14 直角尺个2 15 螺丝刀套1 包括十字、一字16 喷灯个2 17 电源插座个3 18 电焊机台1 19 客货汽车台l 3、所需材料表 1.1.3 序号名称规格单位数量备注1 配线电缆20 对米数量以设计为准2 焊锡丝卷2 3 松香水Kg 0.5 完美WORD 格式专业 知 识 分享4 酒精99% Kg 2 5 塑料带盘10 6 塑料绑扎带根200 各种规格7 棉纱kg 5 8 塑料小套管米5 9 尾纤10m/根10 环氧树脂Kg 5 已配制好的混合剂11 绑把线Kg 0.5 12 膨胀螺栓个规格、数量以实际需要定13 电源线米20 14 角钢Kg 规格、数量以实际需要定15 扁钢kg 规格、数量以实际需要定16 汽油90# Kg 10 17 铜鼻子个规格、数量以实际需要定18 钢芯绝缘线16mm2 米数量以实际需要定19 铜芯绝缘线10mm2 米数量以实际需要定20 铜芯绝缘线6mm2 米数量以实际需要定21 标签纸张2 22 透明胶带卷5 23 粉笔合2 4、费用指标：二、操作程序1、工序流程图走线架安 装设备开箱检查设 备配 线设备安装固定设 备测 试图 1.1.1引入设备安装工序流程图2、操作要领(1) 走线架安装走线架有两种方式： 上走线架和下走线架。 一般通机室或通信站内如有防静电地板时采用下走线方式，施工中采取何种方式必须以设计图纸为准。①上走线架安装走线架一般采用45 ×45 ×5mm的角钢和 30 ×3mm的扁钢连接而成。其宽度有150 、200 、300 、400mm四种，前三种宽度的走线架适用于主走线架和列走线架，后一种宽度的走线架适用于引入、试验列安装的走线架。走线架的连接一般有焊接、铆接、螺栓连接和卡子连接...
