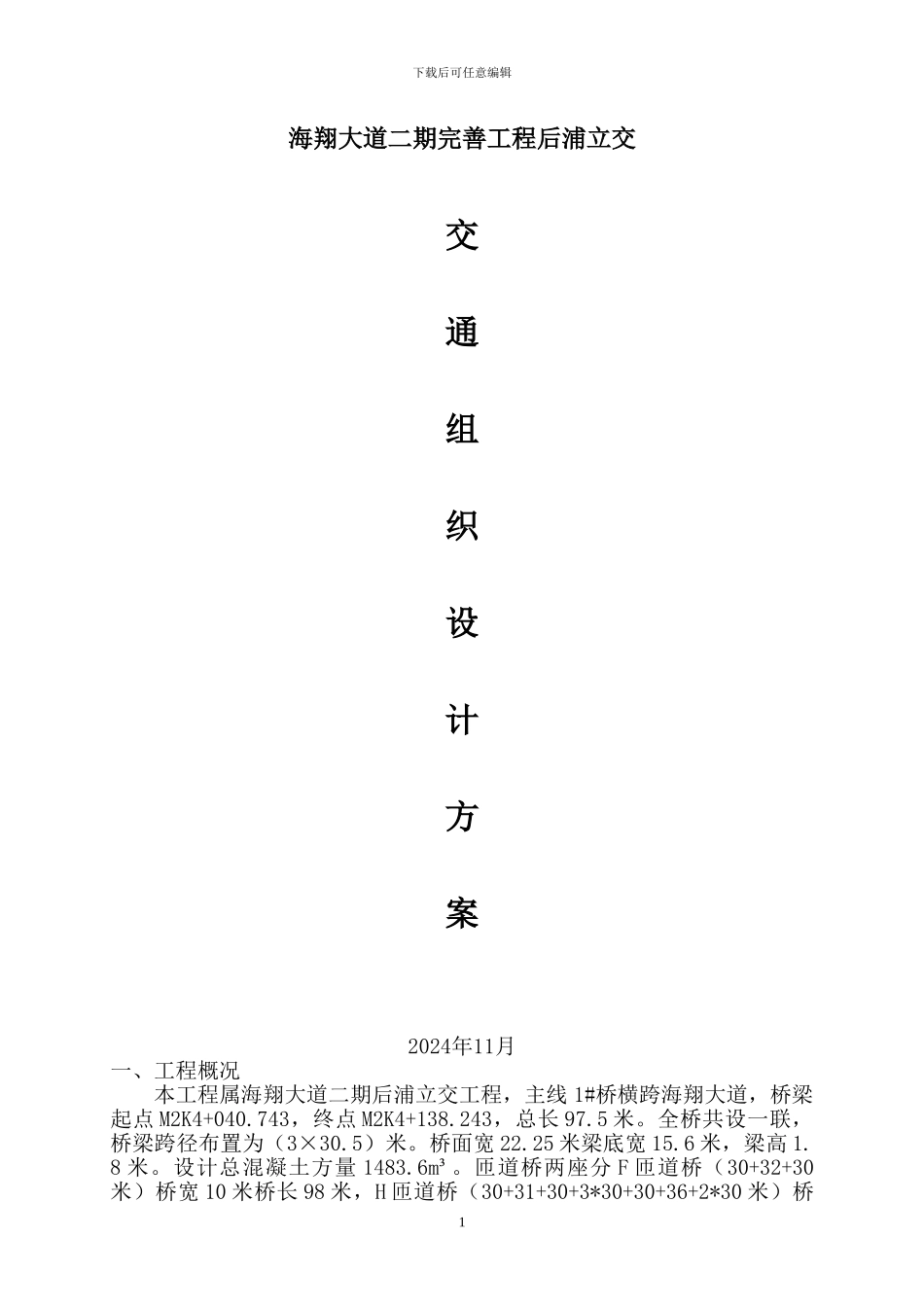

下载后可任意编辑海翔大道二期完善工程后浦立交交通组织设计方案2024年11月一、工程概况本工程属海翔大道二期后浦立交工程，主线 1#桥横跨海翔大道，桥梁起点 M2K4+040.743，终点 M2K4+138.243，总长 97.5 米。全桥共设一联，桥梁跨径布置为（3×30.5）米。桥面宽 22.25 米梁底宽 15.6 米，梁高 1.8 米。设计总混凝土方量 1483.6m³。匝道桥两座分 F 匝道桥（30+32+30米）桥宽 10 米桥长 98 米，H 匝道桥（30+31+30+3*30+30+36+2*30 米）桥1下载后可任意编辑宽 10 米，桥长 313 米二、现状交通情况为缓解春运交通压力，在跨线桥施工过程中，海翔大道也要保证通车要求，路面没法封闭，对施工干扰很大。 三．安全保证措施根据工程特点，我部选用钢管桩工钢梁架，确保路面净空，保证车辆安全通行。本段道路设计双向四车道通车。为确保施工安全和行车安全，实行下列措施：1 在距架子 20 米处就开始设立引导标志，设置三角防撞墩，搭设防撞护栏。2 在距架子 16 米处设置减速带。3 在距架子 15 米处设置限高门架，防止大货车超高撞上钢管架，造成重大事故。4 在醒目位置安装安全标志和警示标志。夜间要有安全警示灯。本段四座跨线桥计划同时施工安全快速有效的完成，争取在春节前完成施工拆掉支架。在施工路段按标准设置安全设施，具体见附图。四、主要交通安全布控方案 1、在距离施工路段封道起点 2km 处，依次设置各种行车标示牌，与主线并道的路口布设防撞筒，设置的主要标示牌及位置见下表：封闭布控行车标示牌一览表序号行车标牌名称位 置数量备注1前方施工（2km）施工段起点 2km处2 块2前方施工（1km）施工段起点 1km处2 块3前方施工（300m）施工段起点 300m处2 块4限速标志 30 km封车道起点 100m处2 块5施工告示牌施工段起点 0m 处2 块6限速标志 30km施工路段起点2 块7限速标志 30 km施工路段中间处共布 22下载后可任意编辑块8警示红灯限高门架和梁底8 个9夜间红灯封道全线20 个按 15M 间距设置2、施工路段采纳装配式栏板配合反光锥形交通标，交通标志牌应固定牢靠，避开受风力影响而转动，在锥形交通标顶设置一道夜光绳，作为夜间行车导向标示，同时夜间的灯光照明应顺着行车方向；3、在封车道起点处设置一块施工告示牌，标明建设、设计、监理、施工单位及负责人，现场施工安全负责人及联系电话。五、安全保证措施（一）、组织保证成立以项目经理为领导，部门负责人为成员，下设专...
