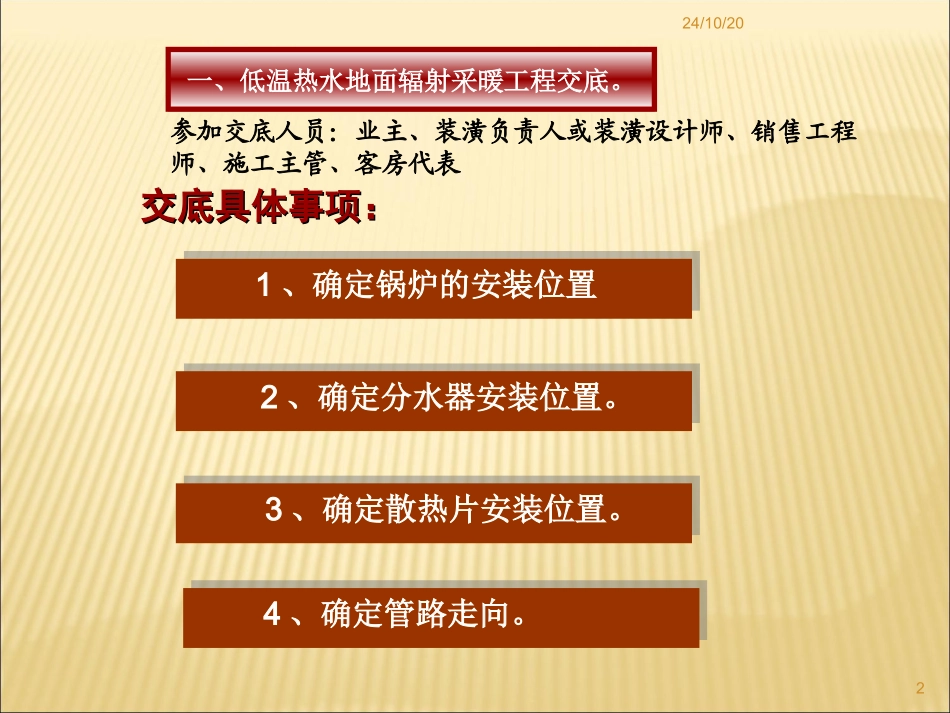

24/10/20124/10/202一、低温热水地面辐射采暖工程交底。一、低温热水地面辐射采暖工程交底。参加交底人员:业主、装潢负责人或装潢设计师、销售工程师、施工主管、客房代表交底具体事项:交底具体事项:1、确定锅炉的安装位置1、确定锅炉的安装位置2、确定分水器安装位置。2、确定分水器安装位置。3、确定散热片安装位置。3、确定散热片安装位置。4、确定管路走向。4、确定管路走向。24/10/203二、设备材料及工具进场。在设备材料进场之前,应提前在设备材料进场之前,应提前2-32-3天开出设备材料单天开出设备材料单传真给后场仓库。传真给后场仓库。所需设备及配件:所需设备及配件:分水器、分水器罩子、循环水泵(如果设计有循环水泵)、卡套外丝弯头、卡套外丝直接、堵头、压力表、阀门分水器、分水器罩子、循环水泵(如果设计有循环水泵)、卡套外丝弯头、卡套外丝直接、堵头、压力表、阀门所需材料:所需材料:材料挂架、1216开泰管、2025开泰管、保温板、反射膜、钢丝网、U形卡、扎带、像塑保温、保护膜、发泡剂、梯子、骑马卡、尼龙电管、线卡、暗盒、水泥、沙子、工程项目告示、宣传画、锅炉告示贴、膨胀螺丝、全牙螺杆、螺母、透明胶带材料挂架、1216开泰管、2025开泰管、保温板、反射膜、钢丝网、U形卡、扎带、像塑保温、保护膜、发泡剂、梯子、骑马卡、尼龙电管、线卡、暗盒、水泥、沙子、工程项目告示、宣传画、锅炉告示贴、膨胀螺丝、全牙螺杆、螺母、透明胶带24/10/204工具准备与使用维护:工具准备与使用维护:11)、工具的准备:)、工具的准备:电锤、电镐、切割机、PPR剪刀、打压泵、墨斗、卷尺、活动扳手,锤子、錾子、管钳、一字起、十字起、老虎钳、美工刀、小料桶、铅笔、记号笔、接线板、1216内外簧弯管器、2025内外簧弯管器、开泰整形器、生料带、矿泉水瓶、扫帚、垃圾袋。检查电动工具是否正常,其他工具是否完好,所有的工具不得带病作业,有损坏应及时及时更换。在矿泉瓶盖上打一个Φ2.5mm的眼,检查墨斗里是否有墨汁。22)、工具使用与维护:)、工具使用与维护:电锤、电镐在使用过程中,要用力适度,连续使用时间不超过半小时,以免机械转动部分的温度过高,使冲击力减小。切割机在使用中,切割推进速度不要太快,以保持切割机的转速正常,否则转速减慢,负荷加大,电机发热会烧掉线圈,碳刷也应勤检查及时更换。工具使用应注意安全,电锤钻头如遇钢筋被卡住后,电锤扭力传给自身,如手抓不牢,会摔打到头部或胳膊造成伤害。切割机要注意检查开关是否完好,切割机停用时,需将高速旋转减速状态的切割片朝上,机体朝下,防止切割片对人、物的损伤。24/10/205三、锅炉地暖的施工1、根据图纸确定锅炉安装位置(一)弹线定位2、根据图纸确定分水器安装位置,定好安装孔的位置,用铅笔标出。3、根据图纸及现场情况,确定管路走向,根据管路所走管子,确定开槽宽度,双主管宽度为90mm±5mm,双支管宽度为70mm±5mm(橡塑保温),PE保温缩小10mm。同一槽内最多走三个回路的管,槽与槽之间至少留有10mm以上的间距。4、弹线。24/10/206在切割前应仔细观察水电管路的交叉走向情况,并找到水路总阀位置,当在切割前应仔细观察水电管路的交叉走向情况,并找到水路总阀位置,当开到水管时可及时关闭水源,以免造成严惩事故。开到水管时可及时关闭水源,以免造成严惩事故。应将切割机底板朝上,如朝下会导致切断电源线,如不注意打开开关,会应将切割机底板朝上,如朝下会导致切断电源线,如不注意打开开关,会造成安全事故。造成安全事故。1、切槽2、凿槽(二)开槽24/10/207锅炉下方出水管与回水管槽应避开其他管道,避免管道交叉敷设,如果与其他管道产生冲突,那么出回水管可以开一个槽,从同一侧敷设,另一管道可以从锅炉背面墙开弧形槽把管道布置到另一侧位置。1、烟管孔:在打烟管孔前要询问现场负责人锅炉是否正常安装,而且一定要察看外墙是否有下水管道、分水及其他障碍物。打孔时必须遵循内高外低的原则,坡度要达到1%以上,以免雨天雨水倒流。打孔的污水用盆接收起来,垃圾处理干净,外墙清洁干净。(三)打孔24/10/2082、分水器背出打孔:分水器背出...
