测定玻璃折射率课件VIP免费

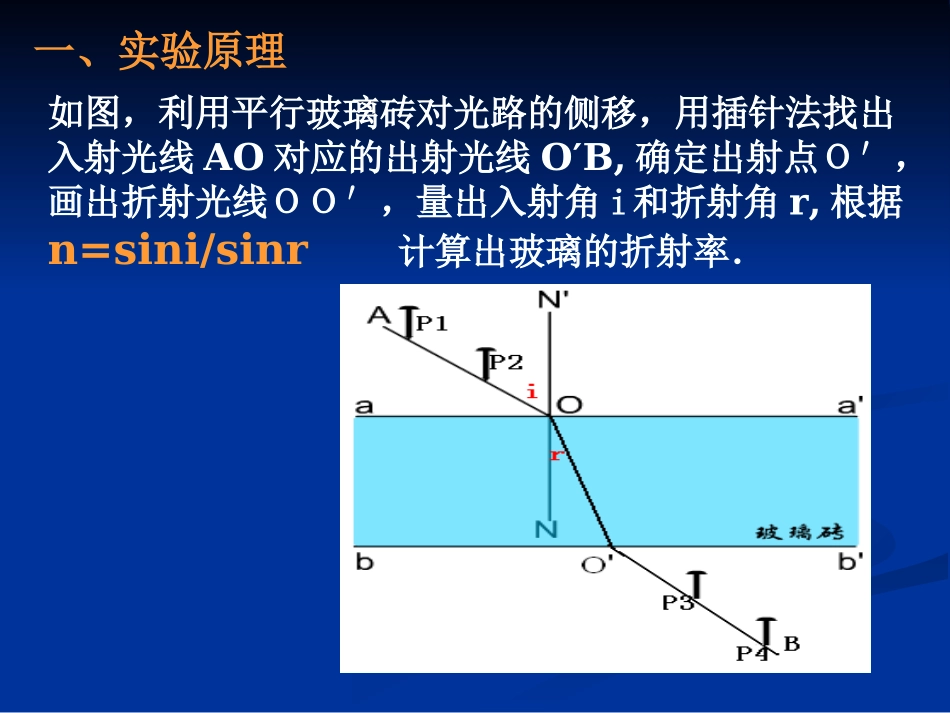

测定玻璃的折射率实验一、实验原理如图，利用平行玻璃砖对光路的侧移，用插针法找出入射光线AO对应的出射光线O′B,确定出射点Ｏ′，画出折射光线ＯＯ′，量出入射角i和折射角r,根据n=sini/sinr计算出玻璃的折射率．二、基本操作步骤：１、固定白纸于绘图板．２、画出界面线aa′、法线NN′和入射光线OA.3、放好玻璃砖，画下界面bb′.4、插针法定出射光线：在OA上竖直插上P1、P2，透过玻璃砖观P1、P2的像，调整视线直到P2的像挡住P1的像，再在观察者一侧竖直插P3、P4，使P3挡住P1、P2的像，P4挡住P3本身和P1、P2的像，记下P3、P4的位置。5、作图确定出射光O′B、出射点O′、折射光线ＯＯ′.二、基本操作步骤：１、固定白纸于绘图板．２、画出界面线aa′、法线NN′和入射光线OA.3、放好玻璃砖，画下界面bb′.4、插针法定出射光线：在OA上竖直插上P1、P2，透过玻璃砖观P1、P2的像，调整视线直到P2的像挡住P1的像，再在观察者一侧竖直插P3、P4，使P3挡住P1、P2的像，P4挡住P3本身和P1、P2的像，记下P3、P4的位置。5、作图确定出射光O′B、出射点O′、折射光线ＯＯ′.6、测量入射角i和折射角r，查出正弦值并记入表格7、分别测出i为30°、45°、60°、75°时的折射角，查出正弦值，计算不同入射角时折射率，并求其平均值。三、注意事项1、大头针竖直插在纸上，间距要稍大一些。2、入射角不宜太大或太小，一般在15°—75°间3、实验中，玻璃砖与白纸的位置都不能改变。数据处理法一：1.在测定玻璃折射率的实验中，两位同学各设计了一个数据记录表，你认为谁是对的？并简要说明理由。甲设计的表格次数isinirsinrnn平均值130°0.50020.9°0.3571.401.40245°0.70730.5°0.5081.39360°0.86638.0°0.6161.41乙设计的表格次数123各平均值正弦值ni30°45°60°45°0.7071.42r20.9°30.5°38.0°28.8°0.497（正确）数据处理法二：图象法作sini—sinr图象，函数关系：sini=nsinr所以图象的斜率即表示折射率！（ＡＣＤ）思考：如果某同学在完成了光路图后发现自己没带量角器，只用毫米刻度尺和圆规，他能求出折射率吗？Sini＝cd／RSinr＝ef／Rn=sini／sinr=cd／ef思考：“”在利用插针法测定玻璃的折射率实验中：（１）甲同学在纸上正确画出玻璃砖的两个界面aa／和bb／后，实验中不小心碰了玻璃砖使它向aa／方向平移了少许（其它操作均正确无误）。如图（a）所示。则他测出的折射率值将（）aa／bb／(a)（２）乙同学在画界面时，不自觉地将两界面aa／、bb／间距画得比玻璃砖宽度大些（其它操作均正确无误），如图（b）所示，则他测得折射率将（）a／abb／（b）不变偏小例:如下图所示：一半圆形玻璃砖外面插上P1、P2、P3、P4四枚大头针时，P3、P4恰可挡住P1、P2所成的像，则该玻璃砖的折射率n＝______．有一同学把大头针插在P1′、P2′位置时，沿着P4、P3的方向看不到大头针的像，其原因是_______________________．1.73经P1′、P2′的光线在MN处发生全反射思考:当入射角足够大时,在平行玻璃砖的下表面上会不会发生全反射?不会!例：如图所示的装置可以测定棱镜的折射率，其中ABC表示待测直角棱镜的横截面，棱镜的两个锐角α和β都是已知的，紧贴直角边AC的是一块平面镜，将束光线SO入射到棱镜的AB面上，适当调整SO的入射方向，使从AB面出射的光线与入射光线SO恰好重合，在这种情况下，仅需要测出一个物理量________就可以算出该棱镜的折射率，则计算折射率的表达式为n=_________。SO与AB夹角icosi/sinα三、测折射率方法1、利用n=sini/sinr（插针法等）２、利用n=1/sinC(全反射法）3光速法n=c/v例1：用一束光线垂直于玻璃砖直径平面射入圆心O，以O为转轴在水平面内缓慢转动半圆形玻璃砖，当刚转过θ角时，观察者在玻璃砖平面一侧恰看不到出射光线。这样就可以知道该玻璃砖的折射率n的大小。利用全反射法：思考：以上方法所测θ即为,玻璃折射率n=临界角1/sinθ例２：《全线突破》第260页（7）三、测折射率方法1、利用n=sini/sinr（插针法等）２、利用n=1/sinC(全反射法）3、利用视深公式n=h/h′(视深法）视深法：原理：利用视深公式n=h/h′方法：在一盛水的烧杯底部放一粒绿豆，在水面上方吊一根针...
