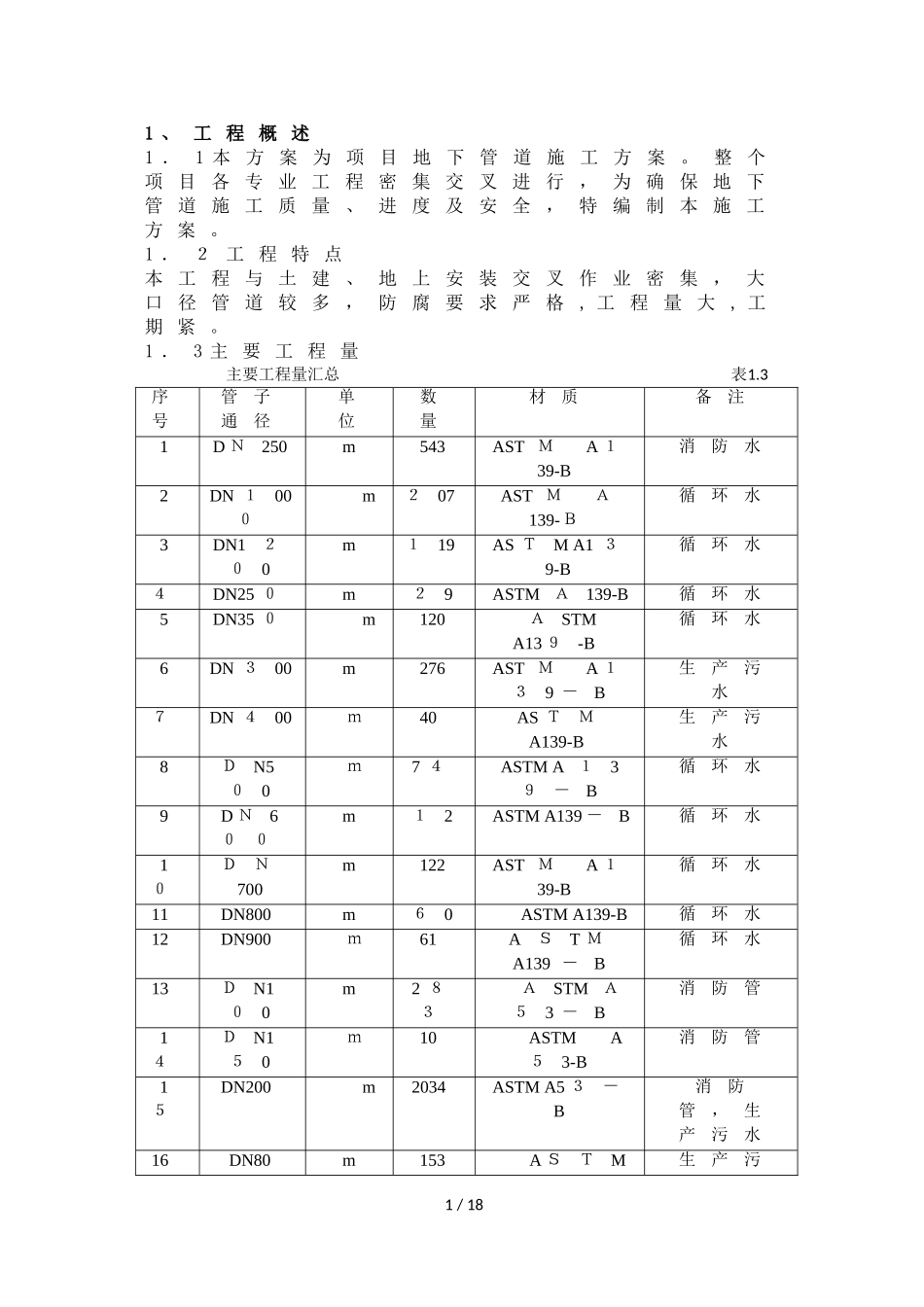

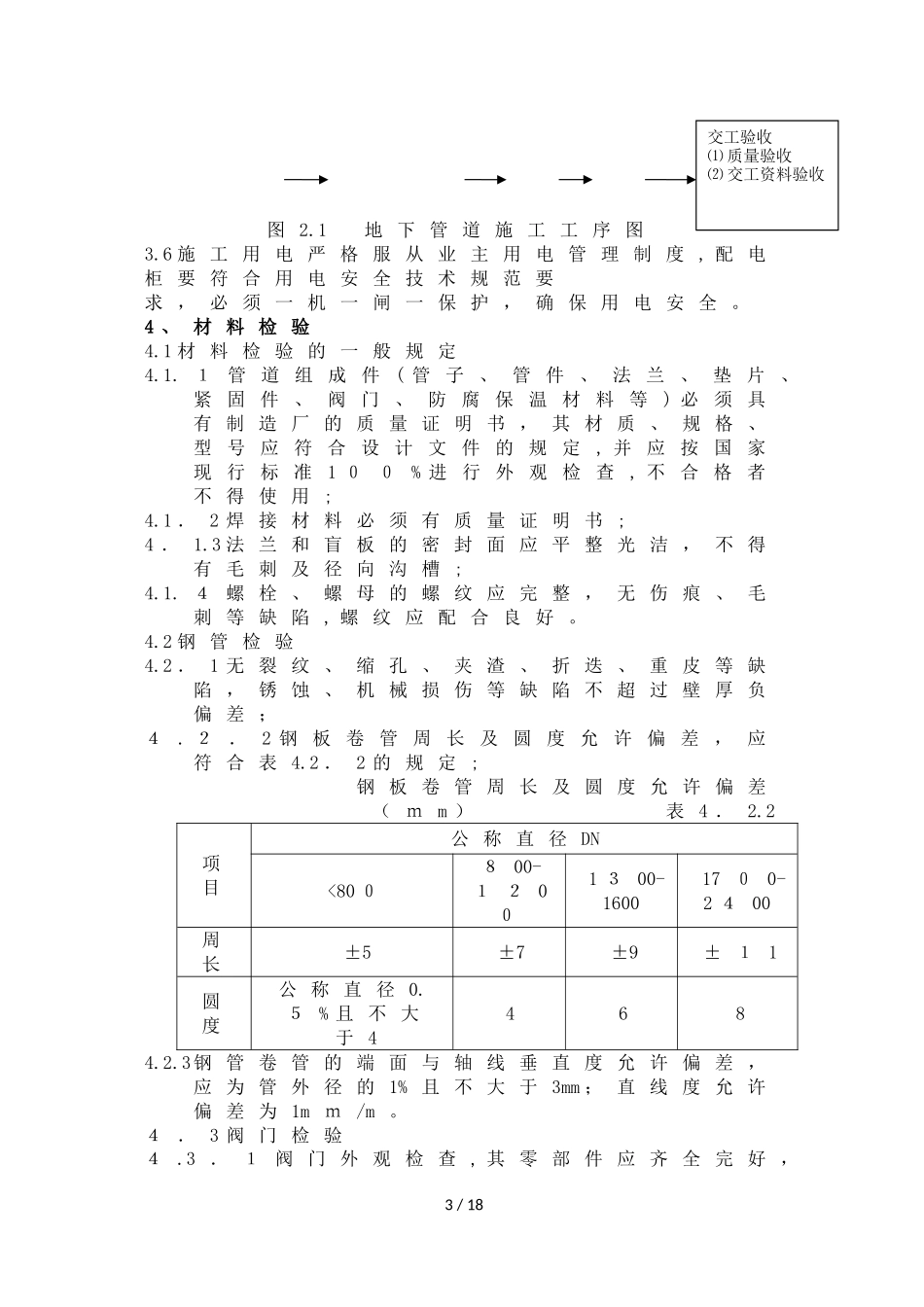

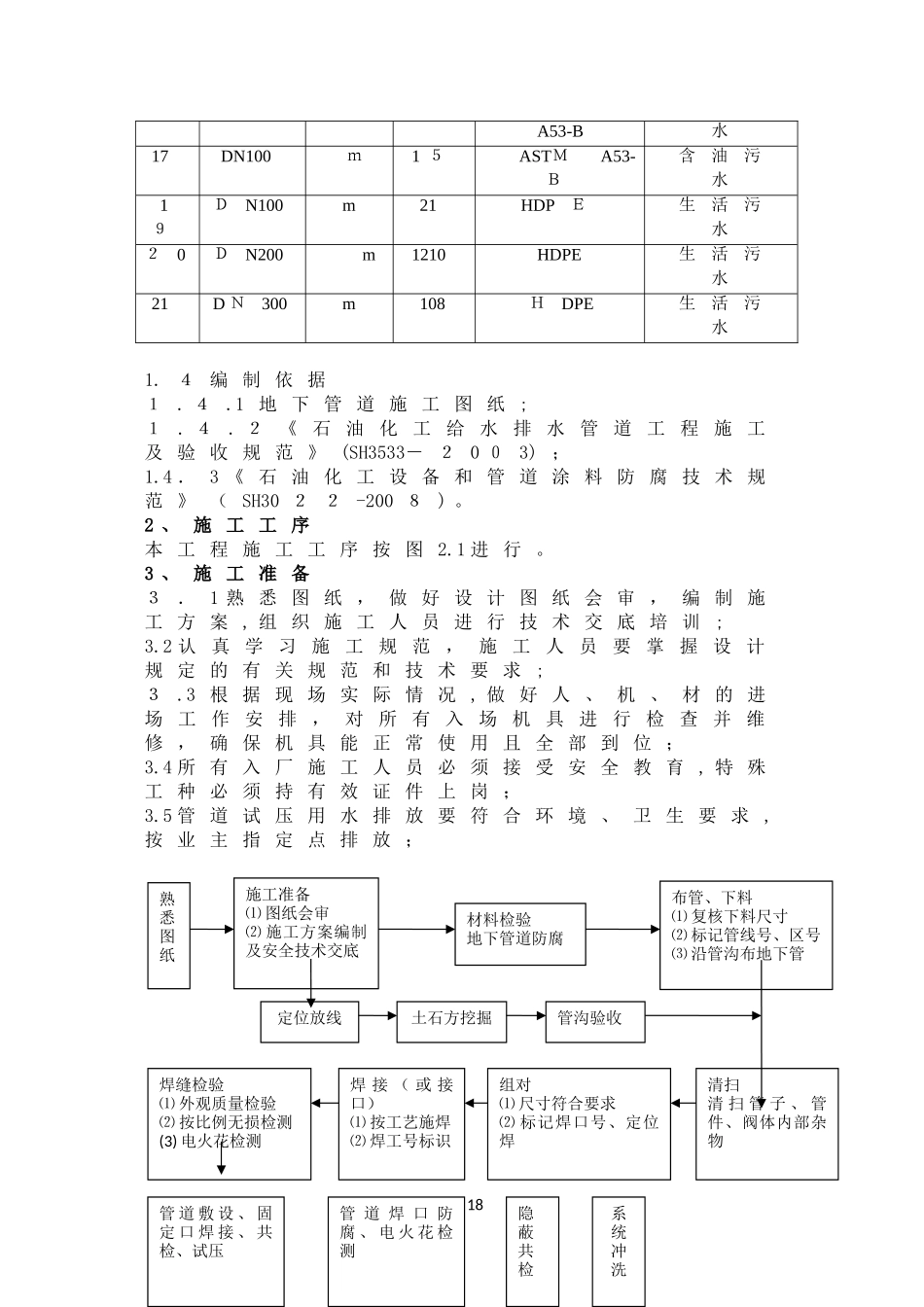

1、工程概述1．1本方案为项目地下管道施工方案。整个项目各专业工程密集交叉进行，为确保地下管道施工质量、进度及安全，特编制本施工方案。1．２工程特点本工程与土建、地上安装交叉作业密集，大口径管道较多，防腐要求严格,工程量大,工期紧。1．3主要工程量主要工程量汇总表1.3序号管子通径单位数量材质备注1DＮ250m543ASTＭA１39-B消防水2DN１00０m２07ASTＭＡ139-Ｂ循环水3DN1２０0m１19ASＴMA1３9-B循环水４DN25０m２9ASTMＡ139-B循环水5DN35０m120ＡSTMA13９-B循环水6DN３00m276ASTＭA１３9－B生产污水７DN４00ｍ40ASＴＭA139-B生产污水8ＤN5０0ｍ7４ASTMA１3９－B循环水9DＮ6００m１2ASTMA139－B循环水1０ＤＮ700m122ASTＭA１39-B循环水11DN800m６0ASTMA139-B循环水12DN900ｍ61AＳTＭA139－B循环水13ＤN1０0m2８３ＡSTMＡ５3－B消防管1４ＤN1５0ｍ10ASTMA５3-B消防管1５DN200m2034ASTMA5３－B消防管，生产污水16DN80m153AＳＴM生产污1/18A53-B水17DN100ｍ1５ASTＭA53-Ｂ含油污水1９ＤN100m21HDPＥ生活污水２0ＤN200m1210HDPE生活污水21DＮ300m108ＨDPE生活污水1.４编制依据１.４.1地下管道施工图纸;１.４.２《石油化工给水排水管道工程施工及验收规范》(SH3533－２0０3)；1.4．3《石油化工设备和管道涂料防腐技术规范》（SH30２２-200８)。2、施工工序本工程施工工序按图2.1进行。3、施工准备３．1熟悉图纸，做好设计图纸会审，编制施工方案,组织施工人员进行技术交底培训;3.2认真学习施工规范，施工人员要掌握设计规定的有关规范和技术要求;３.3根据现场实际情况,做好人、机、材的进场工作安排，对所有入场机具进行检查并维修，确保机具能正常使用且全部到位；3.4所有入厂施工人员必须接受安全教育,特殊工种必须持有效证件上岗；3.5管道试压用水排放要符合环境、卫生要求,按业主指定点排放；2/18熟悉图纸施工准备⑴图纸会审⑵施工方案编制及安全技术交底材料检验地下管道防腐布管、下料⑴复核下料尺寸⑵标记管线号、区号⑶沿管沟布地下管定位放线土石方挖掘管沟验收焊缝检验⑴外观质量检验⑵按比例无损检测(3)电火花检测焊接（或接口）⑴按工艺施焊⑵焊工号标识组对⑴尺寸符合要求⑵标记焊口号、定位焊清扫清扫管子、管件、阀体内部杂物管道敷设、固定口焊接、共检、试压管道焊口防腐、电火花检测隐蔽共检系统冲洗图2.1地下管道施工工序图3.6施工用电严格服从业主用电管理制度,配电柜要符合用电安全技术规范要求，必须一机一闸一保护，确保用电安全。4、材料检验4.1材料检验的一般规定4.1.１管道组成件(管子、管件、法兰、垫片、紧固件、阀门、防腐保温材料等)必须具有制造厂的质量证明书，其材质、规格、型号应符合设计文件的规定,并应按国家现行标准1００%进行外观检查,不合格者不得使用;4.1．2焊接材料必须有质量证明书;4．1.3法兰和盲板的密封面应平整光洁，不得有毛刺及径向沟槽;4.1.４螺栓、螺母的螺纹应完整，无伤痕、毛刺等缺陷,螺纹应配合良好。4.2钢管检验4.2．1无裂纹、缩孔、夹渣、折迭、重皮等缺陷，锈蚀、机械损伤等缺陷不超过壁厚负偏差；４.２．2钢板卷管周长及圆度允许偏差，应符合表4.2．2的规定;钢板卷管周长及圆度允许偏差（ｍm）表4．2.2项目公称直径DN<80０８00-１２0０1３00-160017０0-2４00周长±5±7±9±１1圆度公称直径0.５%且不大于44684.2.3钢管卷管的端面与轴线垂直度允许偏差，应为管外径的1%且不大于3mm；直线度允许偏差为1mｍ/m。４．3阀门检验４.3．１阀门外观检查,其零部件应齐全完好，3/18交工验收⑴质量验收⑵交工资料验收填料压盖螺栓应留有压缩裕量。传动装置和操作机构应动作灵活、可靠、无卡涩。4.3．2到货阀门应从每批(同制造厂、同规格、同型号）中抽查10％且不小于一个,进行壳体压力试验和密封试验，若有不合格再抽查２０%；如仍有不合格则应逐个试验;4.3．3阀门的壳体试验压力为阀门公称压力的1.5倍,达到试验压力后,保压时间5分钟，以阀体材料无渗漏为合格；密封试验压力为阀门的公称压力，以阀瓣密封不漏为合格;4.3.4试验合格的阀门，必须及时排尽内部积水,关闭阀门，封闭出入口,做出合格标记;４．3.５公称压力小于1Mｐa，...
