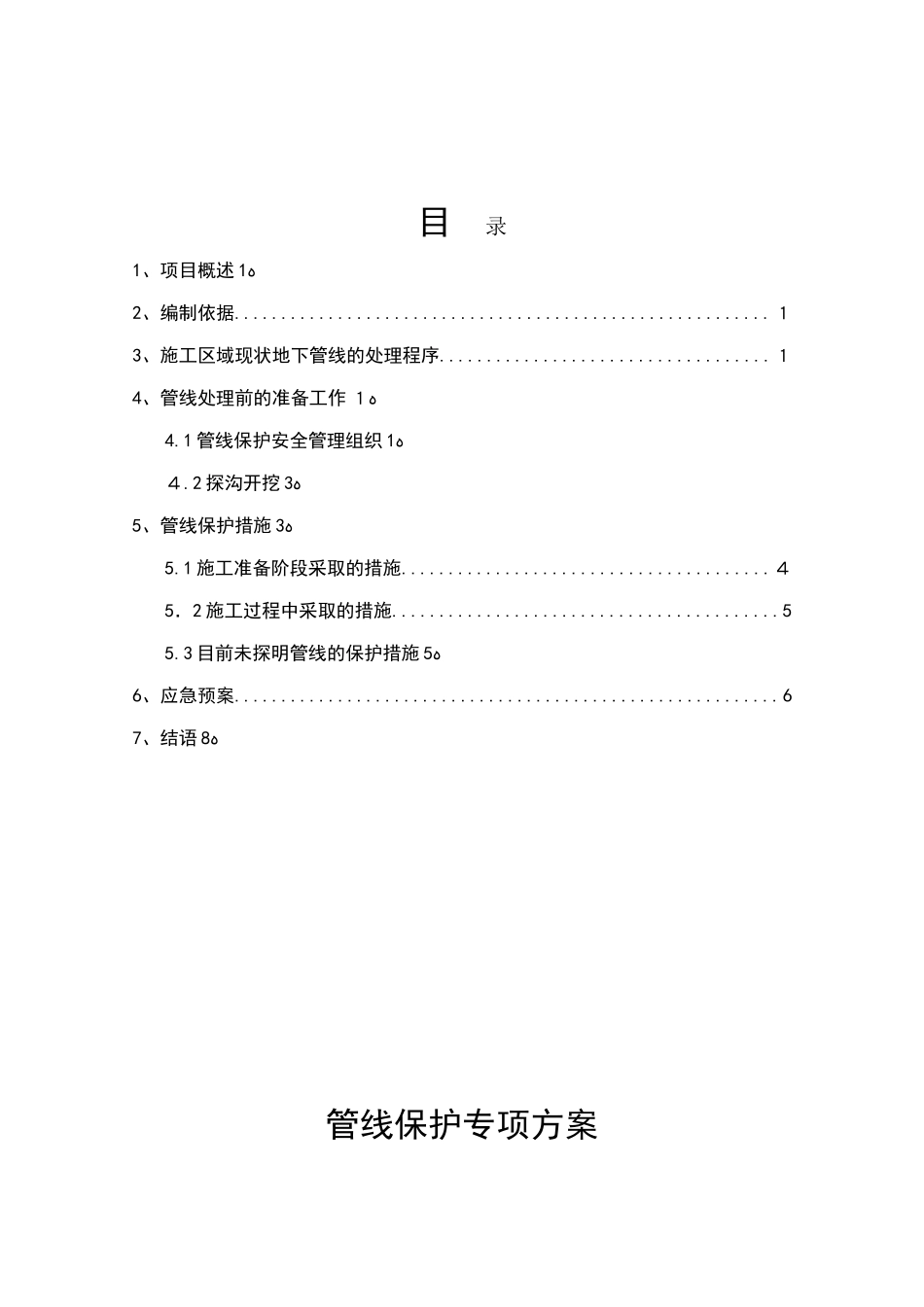

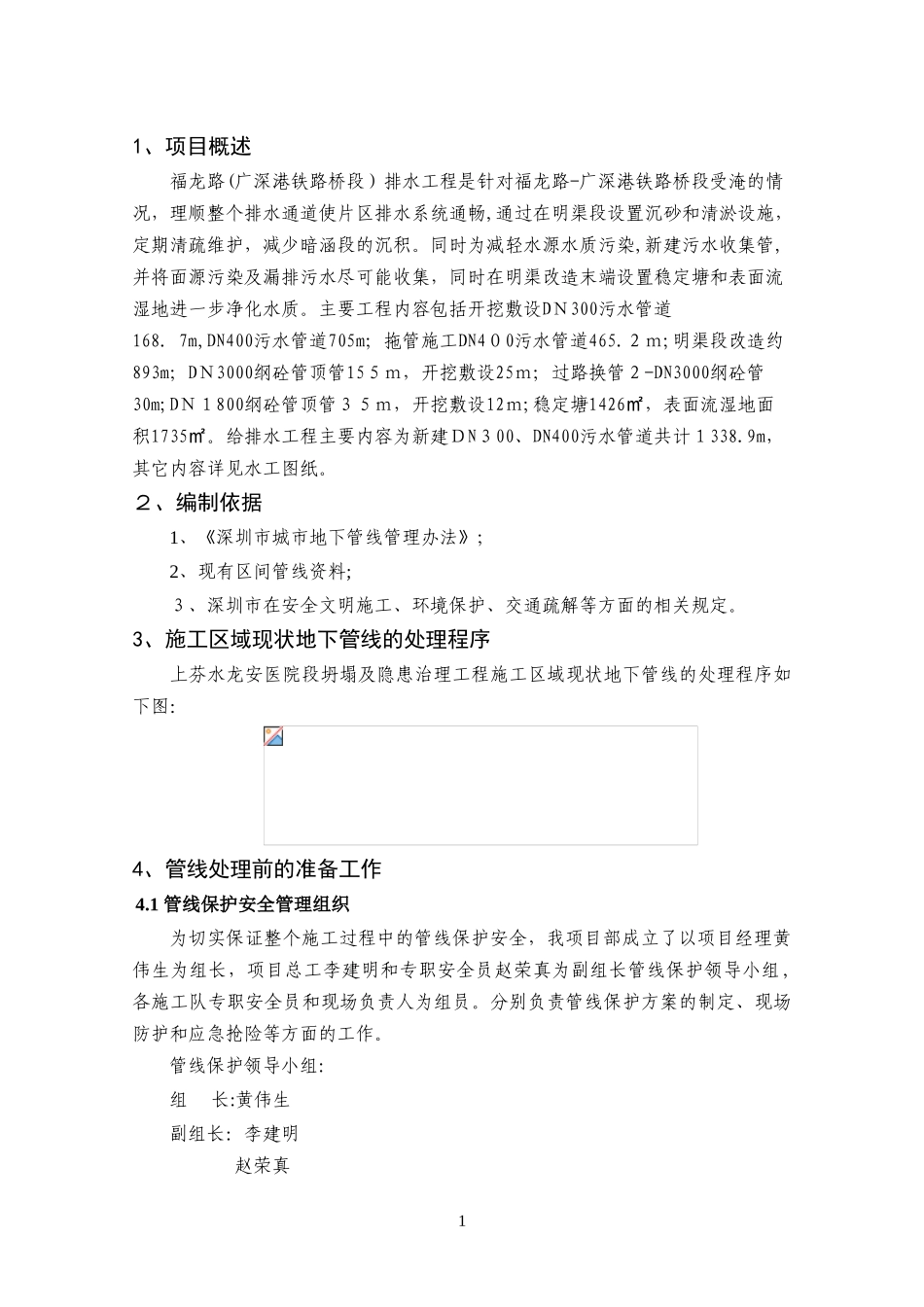

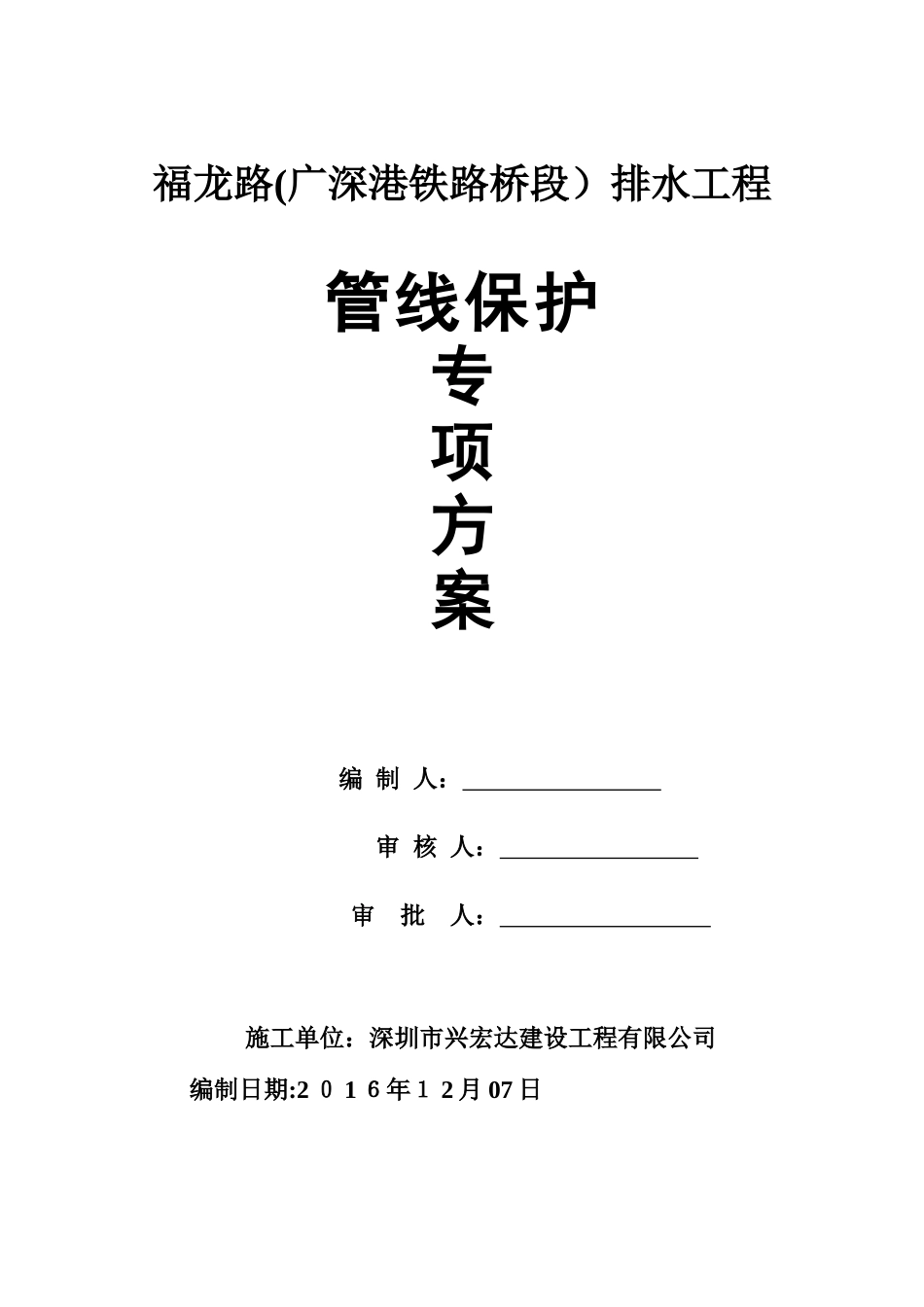

福龙路(广深港铁路桥段）排水工程管线保护专项方案编制人：审核人：审批人：施工单位：深圳市兴宏达建设工程有限公司编制日期:2０1６年１2月07日目录1、项目概述ﻩ12、编制依据.........................................................１3、施工区域现状地下管线的处理程序...................................１4、管线处理前的准备工作ﻩ１4.1管线保护安全管理组织ﻩ1４.2探沟开挖ﻩ35、管线保护措施ﻩ35.1施工准备阶段采取的措施.......................................４5．2施工过程中采取的措施.........................................55.3目前未探明管线的保护措施ﻩ56、应急预案..........................................................67、结语ﻩ8管线保护专项方案1、项目概述福龙路(广深港铁路桥段）排水工程是针对福龙路-广深港铁路桥段受淹的情况，理顺整个排水通道使片区排水系统通畅,通过在明渠段设置沉砂和清淤设施，定期清疏维护，减少暗涵段的沉积。同时为减轻水源水质污染,新建污水收集管,并将面源污染及漏排污水尽可能收集，同时在明渠改造末端设置稳定塘和表面流湿地进一步净化水质。主要工程内容包括开挖敷设DＮ300污水管道168．7m,DN400污水管道705m；拖管施工DN4０0污水管道465.２ｍ;明渠段改造约893m；DＮ3000纲砼管顶管15５ｍ，开挖敷设25ｍ；过路换管２-DN3000纲砼管30m;DＮ１800纲砼管顶管３５ｍ，开挖敷设12ｍ;稳定塘1426，表面流湿地面㎡积1735。给排水工程主要内容为新建Ｄ㎡N３00、DN400污水管道共计１338.9m，其它内容详见水工图纸。２、编制依据1、《深圳市城市地下管线管理办法》；2、现有区间管线资料;３、深圳市在安全文明施工、环境保护、交通疏解等方面的相关规定。3、施工区域现状地下管线的处理程序上芬水龙安医院段坍塌及隐患治理工程施工区域现状地下管线的处理程序如下图：4、管线处理前的准备工作4.1管线保护安全管理组织为切实保证整个施工过程中的管线保护安全，我项目部成立了以项目经理黄伟生为组长，项目总工李建明和专职安全员赵荣真为副组长管线保护领导小组,各施工队专职安全员和现场负责人为组员。分别负责管线保护方案的制定、现场防护和应急抢险等方面的工作。管线保护领导小组:组长:黄伟生副组长：李建明赵荣真1组员：郑光锋陈少洲杨少庆上芬水龙安医院段坍塌及隐患治理工程项目经理部管线保护组织网络图如下图所示：管线保护组织网络图4.2探沟开挖1、确定管线位置的方法一般是开挖探沟,同时也可进行无线探测来确定地下管线的位置。确定管线位置前施工区域不得堆放各种物质、设备，各种车辆机械不得驶入本区域，探沟开挖必须使用人工。成立5-８人的探沟开挖及管线保护施工队,专门负责探沟开挖工作。设队长１名,负责本队人员的安全及文明施工，同时负责检查队员所挖电缆是否破坏，发现问题及时上报项目负责人。开挖时必须小心，用铁锨轻轻挖掘,不得用镐。发现土质发生改变化时应改用木锨将覆盖物清除干净，以保证不损坏地下管线。2项目经理项目总工专职安全员路基一队路基二队路基三队软基队结构物队探沟开挖深度有管道标识的部位,先用路探仪进行探测,初步确定管道位置后采用人工开挖的方式进行,直至挖到管道为止。无管道标志的部位开挖深度不低于2m,宽度不小于0.5m(如发现地下管线时需扩大范围)，开挖时重点放在电缆井、过路保护管、过路盖板、用电设施、监控设施附近。在整个施工区内呈“之”字形进行，探沟范围应超出施工边界外1ｍ。2、在开挖过程中，发现地下管线要及时报告现场工程师，在现场工程师的监视下轻轻扩宽范围,探明管线的种类、规格、根数、走向和深度并作记录。同时要采取清理周边大块石渣土块，用细土托住管线底部（不得使其悬空）,上用木板封盖，插上彩旗作标记,专人负责监护等。将发现的地下管线全部摸清，不留死角，探明管线路径、埋深。现场施工人员需认真检查，不能漏挖、错挖。在挖出的管线旁立警示牌,并用砖、砂等及时覆盖保护并及时上报相关部门进行确认,确定保护方案进行保护或迁移。夜间开挖时要有足够的照明，无电缆及管线地段,探沟开挖后就地掩埋回填,并夯实,防止扬尘。3、探沟开...
