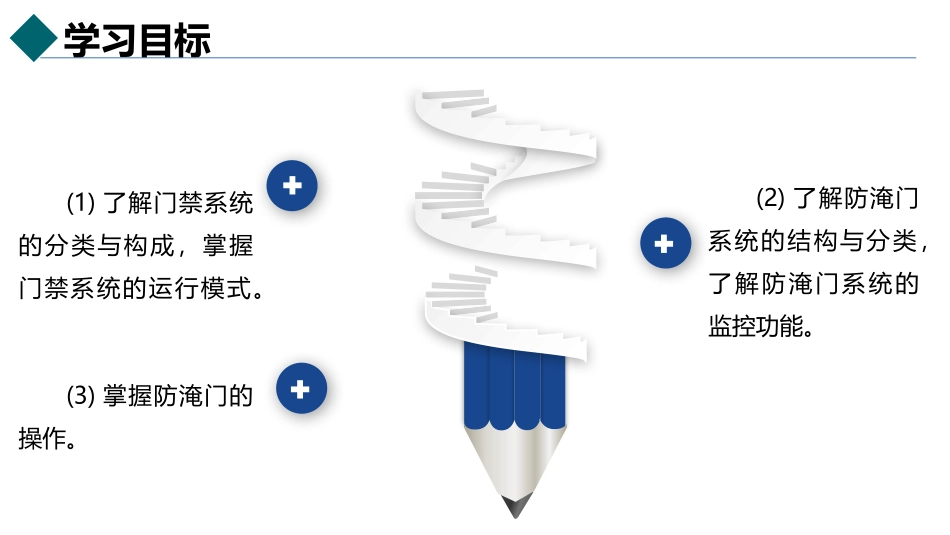

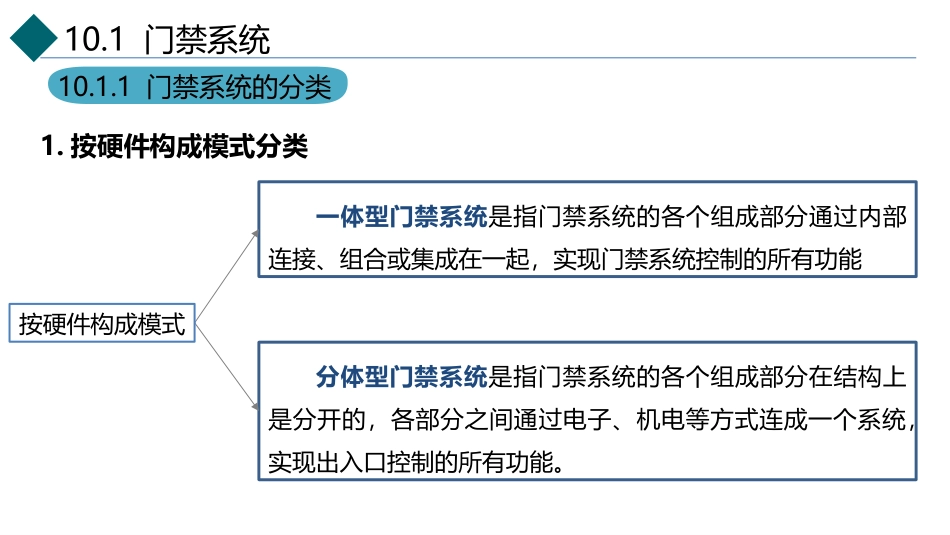

模块10：门禁系统与防淹门系统学习目标(1)了解门禁系统的分类与构成，掌握门禁系统的运行模式。(3)掌握防淹门的操作。(2)了解防淹门系统的结构与分类，了解防淹门系统的监控功能。10.1门禁系统10.1.1门禁系统的分类1.按硬件构成模式分类一体型门禁系统是指门禁系统的各个组成部分通过内部连接、组合或集成在一起，实现门禁系统控制的所有功能分体型门禁系统是指门禁系统的各个组成部分在结构上是分开的，各部分之间通过电子、机电等方式连成一个系统，实现出入口控制的所有功能。按硬件构成模式10.1门禁系统按识别方式，门禁系统可分为：（1）密码门禁系统（2）生物识别门禁系统（3）卡片识别门禁系统10.1.1门禁系统的分类2.按识别方式分类10.1门禁系统按联网模式，门禁系统可分为单级网门禁系统和多级网门禁系统。单级网门禁系统的现场控制设备与管理中心的显示、编程设备的连接采用单一联网结构。多级网门禁系统的现场控制设备与管理中心的显示、编程设备的连接采用两级或两级以上串联的联网结构，且相邻两级网络采用不同的网络协议。10.1.1门禁系统的分类3.按联网模式分类10.1门禁系统按出入口现场设备连接方式，门禁系统可分为单出入口控制系统（单门控制器）和多出入口控制系统（多门控制器）。单门控制器构成的门禁系统如图10-1所示。图10-1单门控制器构成的门禁系统10.1.1门禁系统的分类4.按出入口现场设备连接方式分类10.1门禁系统按管理、控制方式，门禁系统可分为独立控制型门禁系统和联网控制型门禁系统。联网控制型门禁系统如图10-2所示。图10-2联网控制型门禁系统10.1.1门禁系统的分类5.按管理、控制方式分类10.1门禁系统城市轨道交通门禁系统主要由系统通信网络、中央级门禁管理系统、车站级门禁管理系统和现场级门禁设备四大部分构成，在运营中形成了两级管理、三级控制的管理模式。(1)(2)(3)(4)系统通信网络中央级门禁管理系统车站级门禁管理系统现场级门禁设备10.1.2门禁系统的构成与运行模式1.门禁系统的构成10.1门禁系统（1）系统通信网络①全线骨干网络。②车站级网络。车站级网络包括各车站级门禁系统网络和控制中心站级门禁系统网络。10.1.2门禁系统的构成与运行模式1.门禁系统的构成10.1门禁系统（2）中央级门禁管理系统中央级门禁管理系统对控制中心大楼、各车站级门禁系统进行操作管理。①中央级门禁系统管理服务器②中央级系统管理工作站③门禁系统管理操作软件10.1.2门禁系统的构成与运行模式1.门禁系统的构成10.1门禁系统（3）车站级门禁管理系统车站级门禁管理系统是指由车站级门禁系统管理工作站对本站门禁进行数据管理、处理，监视现场设备状态、故障等。①车站级门禁系统管理工作站②门禁网络控制器③车站门禁系统管理软件10.1.2门禁系统的构成与运行模式1.门禁系统的构成10.1门禁系统（4）现场级门禁设备现场级门禁设备由门禁控制器、读卡器、卡片、门锁和开门按钮等设备构成。①门禁控制器②读卡器③卡片④门锁⑤开门按钮10.1.2门禁系统的构成与运行模式1.门禁系统的构成10.1门禁系统城市轨道交通门禁系统现场设备有在线模式、离线模式和灾害模式三种运行模式。（1）在线模式。在线模式指全线各车站处于正常运行状态，门禁系统的所有设备都处于正常的工作状态。门禁控制器将信息上传到车站级设备，接收车站级设备的指令。（2）离线模式。在与车站级设备通信中断的情况下，系统自动转为离线模式工作，根据所保存的安全参数进行分析判断，使门的正常开启不受影响。（3）灾害模式。当车站发生火灾时，系统自动转为灾害模式。将所有设备房电锁均置于开门状态，与此同时，自动售检票系统的闸机门也处于打开状态。10.1.2门禁系统的构成与运行模式2.门禁系统运行模式10.2防淹门系统10.2.1防淹门系统的结构与分类车站低压配电系统为车站站台、站厅和设备用房的机电设备、售检票设备以及通信、信号系统等设备提供电源。车站低压配电系统的主要设备，如环控电控柜、环控设备就地控制箱、防淹门控制柜等，在车站内分别起到不同的作用。车站照明系统是为车站站台、站厅、设备及管理用房、通道及区间等提供照明的系统。由于城市轨道交通车站，尤其是地铁车站...
