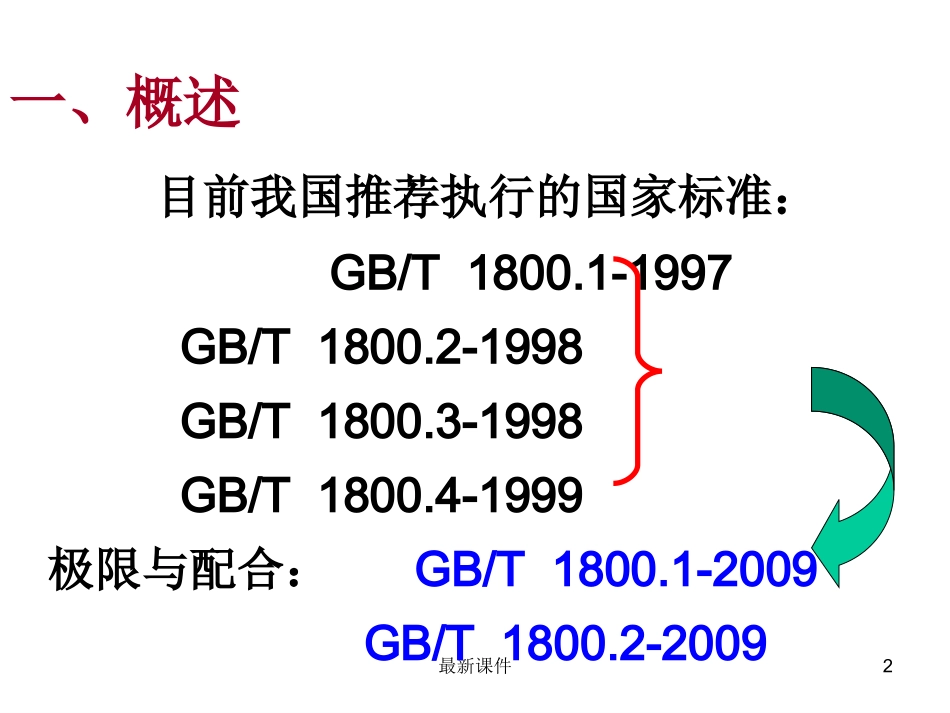

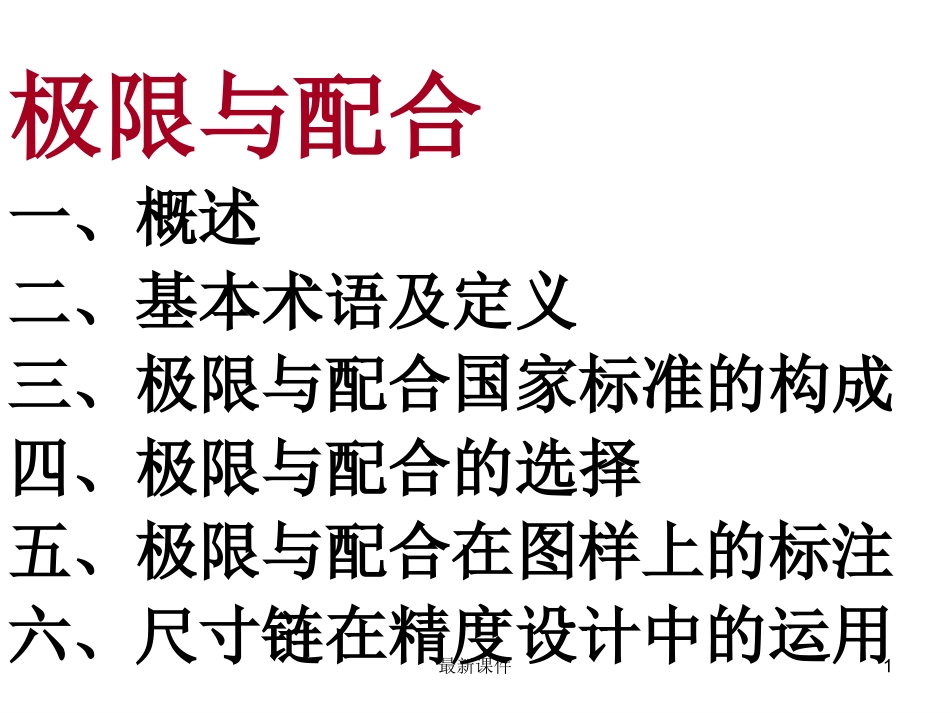

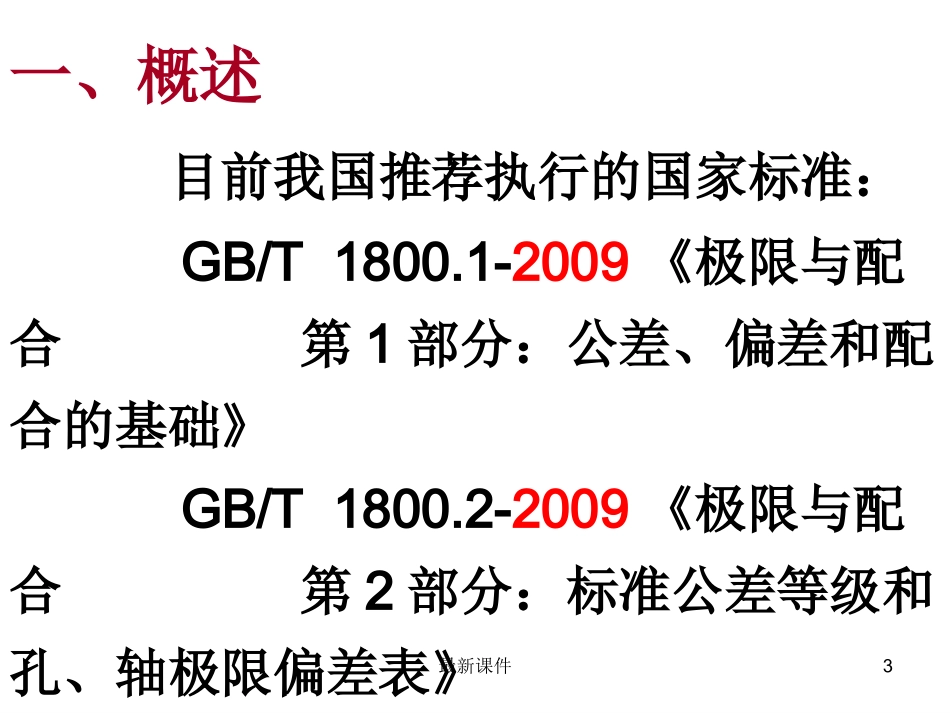

最新课件1极限与配合一、概述二、基本术语及定义三、极限与配合国家标准的构成四、极限与配合的选择五、极限与配合在图样上的标注六、尺寸链在精度设计中的运用最新课件2一、概述目前我国推荐执行的国家标准：GB/T1800.1-1997GB/T1800.2-1998GB/T1800.3-1998GB/T1800.4-1999极限与配合：GB/T1800.1-2009GB/T1800.2-2009最新课件3一、概述目前我国推荐执行的国家标准：GB/T1800.1-2009《极限与配合第1部分：公差、偏差和配合的基础》GB/T1800.2-2009《极限与配合第2部分：标准公差等级和孔、轴极限偏差表》最新课件4一、概述目前我国推荐执行的国家标准：GB/T1801-2009《极限与配合公差带和配合的选择》GB/T1804-2000《一般公差未注公差的线性和角度尺寸的公差》GB/T3177-2009《光滑工件尺寸的检验》最新课件5二、基本术语及定义孔：内表面轴：外表面1.孔轴的定义最新课件6二、基本术语及定义2.线性尺寸：两点之间的距离。3.公称尺寸：设计确定的尺寸，用符号D表示。4.极限尺寸：尺寸要素允许的尺寸的两个极端值。老标准中的最大极限尺寸改称为上极限尺寸，最小极限尺寸改称为下极限尺寸。最新课件7二、基本术语及定义4.极限尺寸：孔的上极限尺寸：Dmax孔的下极限尺寸：Dmin轴的上极限尺寸：dmax轴的下极限尺寸：dmin最新课件8二、基本术语及定义5.实际尺寸（提取组成要素的局部尺寸）：通过测量获得的某一孔或轴的尺寸。测量尺寸=真实尺寸±测量误差尺寸的合格条件：孔：Dmin≤Da≤Dmax轴：dmin≤da≤dmax最新课件9二、基本术语及定义典型的测量仪器百分表千分表最新课件10二、基本术语及定义典型的测量仪器mmNxxNii957241.测缸表最新课件11二、基本术语及定义典型的测量仪器xxii块规最新课件12二、基本术语及定义典型的测量仪器01Nii塞规卡规用于大批量生产的孔、轴的测量。通端过去，止端过不去为合格。通端止端通端止端最新课件13二、基本术语及定义典型的测量仪器mNNii36111526112.数显卡尺最新课件14二、基本术语及定义典型的测量仪器21226mNii外径千分尺最新课件15二、基本术语及定义典型的测量仪器miiTT120测量钻头、铣刀的千分尺最新课件16二、基本术语及定义典型的测量仪器mNx35015361..测深千分尺最新课件17二、基本术语及定义典型的测量仪器mmxdxe001095724..)lim(高度游标尺最新课件18二、基本术语及定义典型的测量仪器mxx0513.)lim(电子数显高度测量仪最新课件19二、基本术语及定义测量误差对于任何测量过程来说，由于计量器具和测量条件的限制，不可避免地会出现或大或小的测量误差。因此，每一个实际测得值，往往只是在一定程度上近似于被测几何量的真值，这种近似程度在数值上则表现为测量误差。最新课件20二、基本术语及定义测量误差的来源①计量器具的误差：包括计量器具的设计、制造和使用过程中的各项误差，反映在示值误差和测量的重复性上；②方法误差：指测量方法不完善，包括计算公式不准确，测量方法选择不当，工件安装、定位不准确等引起的误差。最新课件21二、基本术语及定义测量误差的来源③环境误差：指测量时环境条件不符合标准的测量条件，如环境温度、湿度、气压、照明（引起视差）、振动、电磁场等；④人员误差：指人为差错，如使用计量器具不正确、测量瞄准不准确、读数或估读错误等。最新课件22二、基本术语及定义测量误差的分类①系统误差：指在相同的测量条件下，多次测取同一量值时，绝对值和符号均保持不变的测量误差，可用修正值从测量结果中予以消除；②随机误差：指在相同的测量条件下，多次测取同一量值时，绝对值和符号以不可预定的方式变化着的测量误差最新课件23二、基本术语及定义测量误差的分类③粗大误差：指超出在规定的测量条件下预计的测量误差，即对测量结果产生明显歪曲的测量误差。应设法剔除。产生的原因主要有测量人员的疏忽、外界突然的振动等。最新课件24二、基本术语及定义测量误差的分类系统误差和随机误差的划分并不是绝对的，在一定条件下可以相互转化。如按级使用的量块制造误差是随机误差，按等使用的量块制造误...
