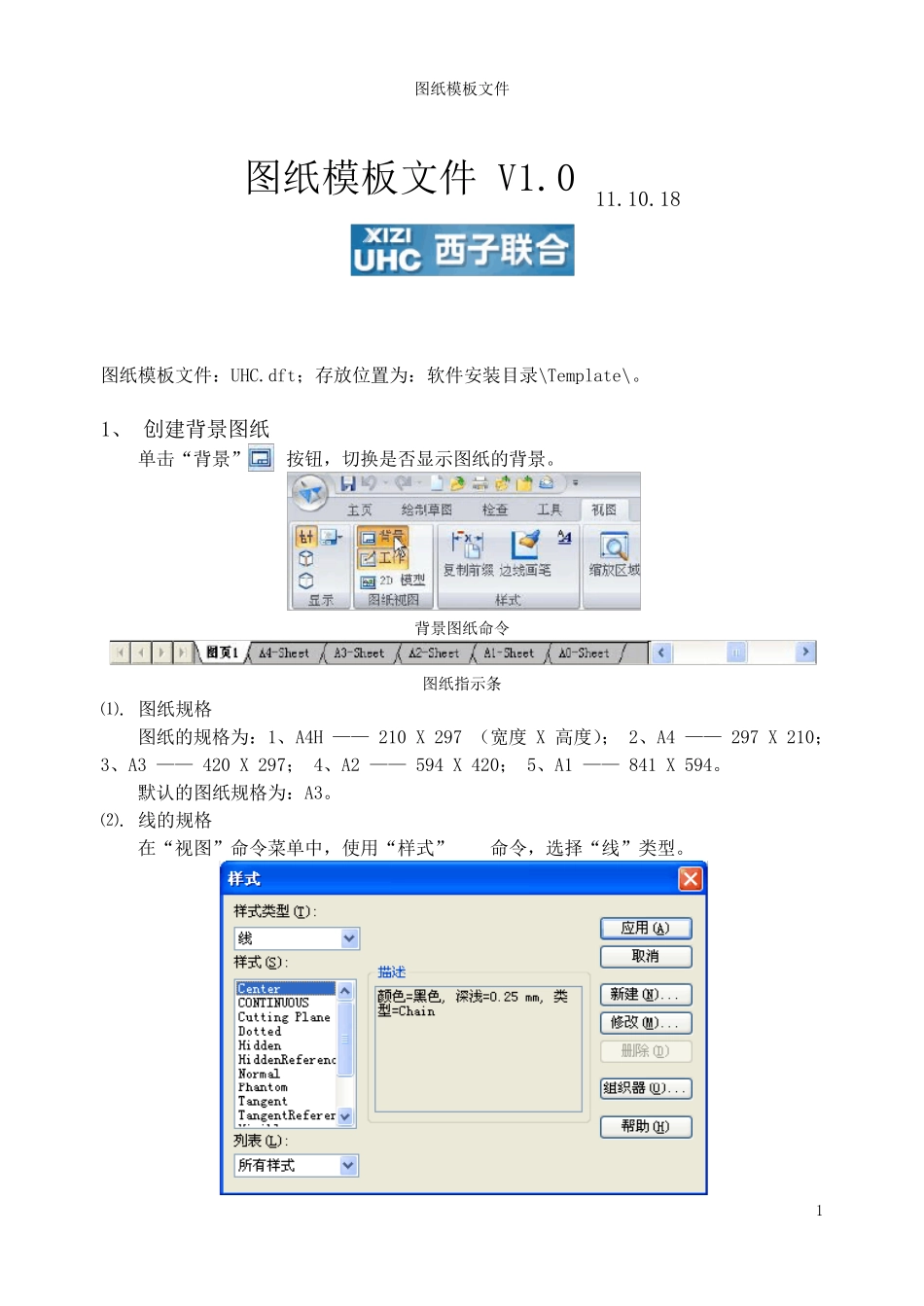

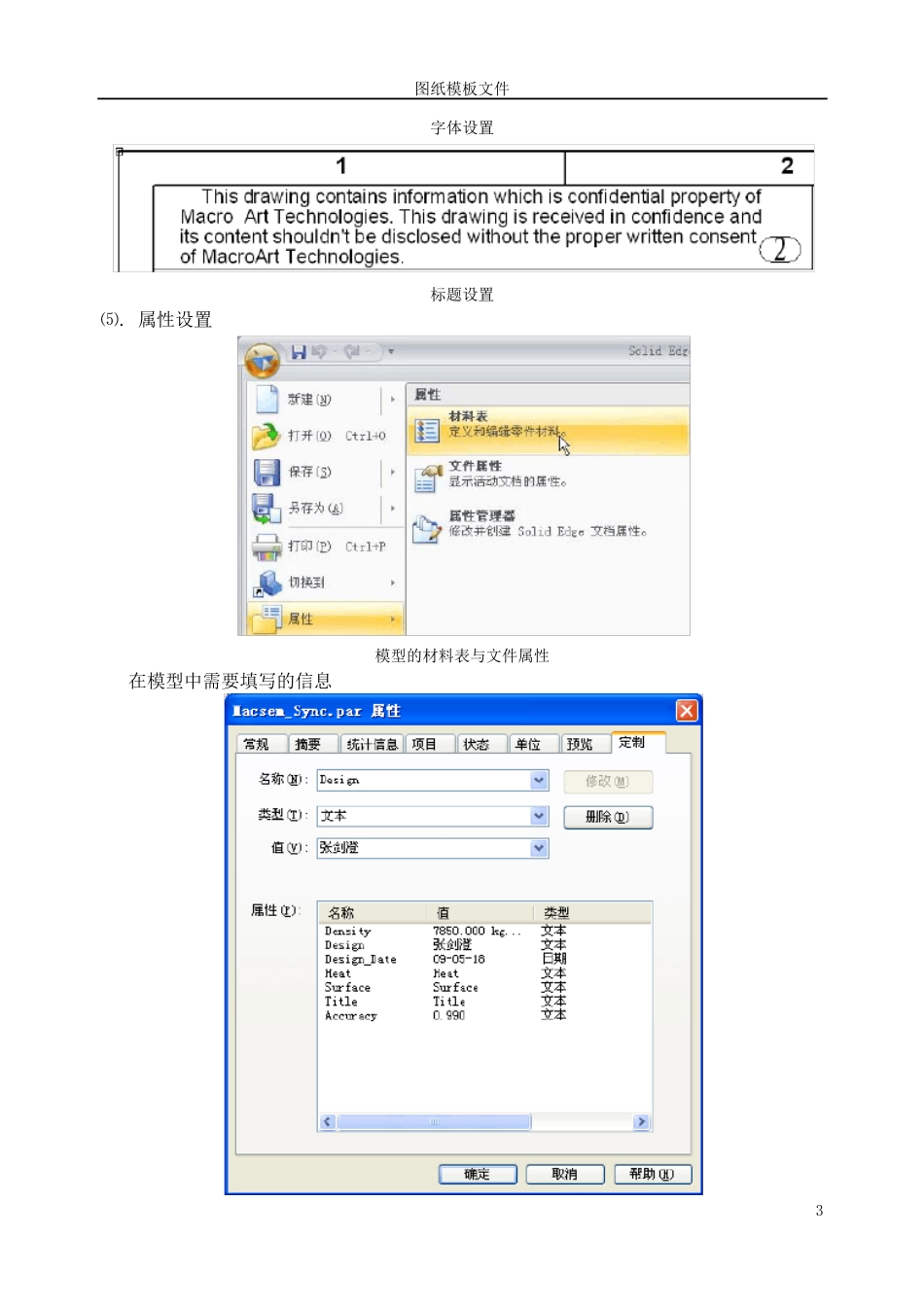

图纸模板文件 1 图纸模板文件 V1.0 11.10.18 图纸模板文件：UHC.dft；存放位置为：软件安装目录\Template\。 1、 创建背景图纸 单击“背景” 按钮，切换是否显示图纸的背景。 背景图纸命令 图纸指示条 ⑴. 图纸规格 图纸的规格为：1、A4H —— 210 X 297 （宽度 X 高度）； 2、A4 —— 297 X 210； 3、A3 —— 420 X 297； 4、A2 —— 594 X 420； 5、A1 —— 841 X 594。 默认的图纸规格为：A3。 ⑵. 线的规格 在“视图”命令菜单中，使用“样式” 命令，选择“线”类型。 图纸设计培训教程 2 线样式 Center 中心线 0.18 Continius 连续线 0.50 Cutting Plane 平面剖切线 0.18 Dotted 点线 0.18 Hidden 隐藏线 0.18 HiddenReference 隐藏参考线 0.18 Normal 细线 0.18 Phantom 假想线 0.18 Tangent 相切线 0.18 TangentReference 相切参考线 0.18 Visible 实体线 0.50 VisibleReference 实体参考线 0.18 ⑶. 图层设置 为了能够更好的管理图形元素，加快设计修改速度，将类似的图形元素分层设置。 Frame —— 背景图框 Property —— 属性信息 ⑷. 图框设置 标题框设置 图纸模板文件 3 字体设置 标题设置 ⑸. 属性设置 模型的材料表与文件属性 在模型中需要填写的信息 图纸设计培训教程 4 模型中需要填写的属性信息 图纸中对应的模型属性信息 在图纸中需要填写的信息： 图纸中需要填写的属性信息 图纸中对应的属性信息 说明：在PDM 实施时，通常用命令按钮代替手工输入。 建立属性信息链接 在模型创建时存储的文件属性（例如：材料、重量、设计者等），在图纸设计时就能够很方便地进行提取、查询、收集。 图纸模板文件 5 在模板文件中，需要建立合理的链接关系。 单击“标注” 命令，“属性” 对话框中单击“属性文本” 按钮。 属性文本对话框 属性文本字符串的格式包括： ➢ 源自活动文档 —— 字符串为 %{值}，提取图纸中的属性信息。 ➢ 活动文档中的变量 —— 字符串为 %{变量名值|V }，提取图纸中的变量值。 ➢ 命名参考 —— 字符串为 %{<值>|<文件名>}，提取所选文件的相应属性信息。 ➢ 索引参考—— 字符串为 %{<值>|(R1)，其中R1、R2、R3 等是指文件插入到图纸并且在“零件”中列出的顺序。 ➢ 从图形连接 —— 字符串为 %{<值>|G}。 ➢ 从图形连接到零件 —— 字符串为...
