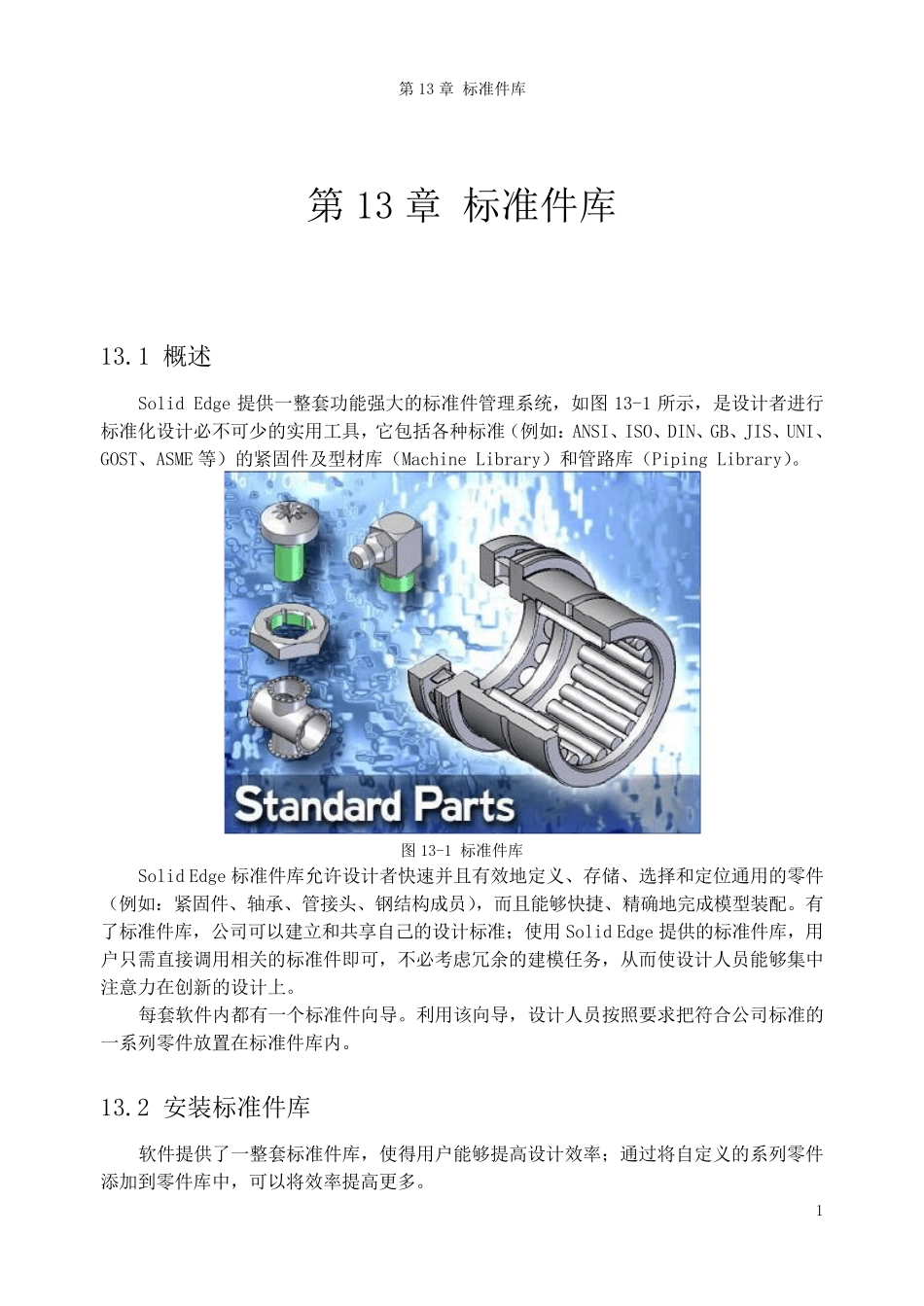

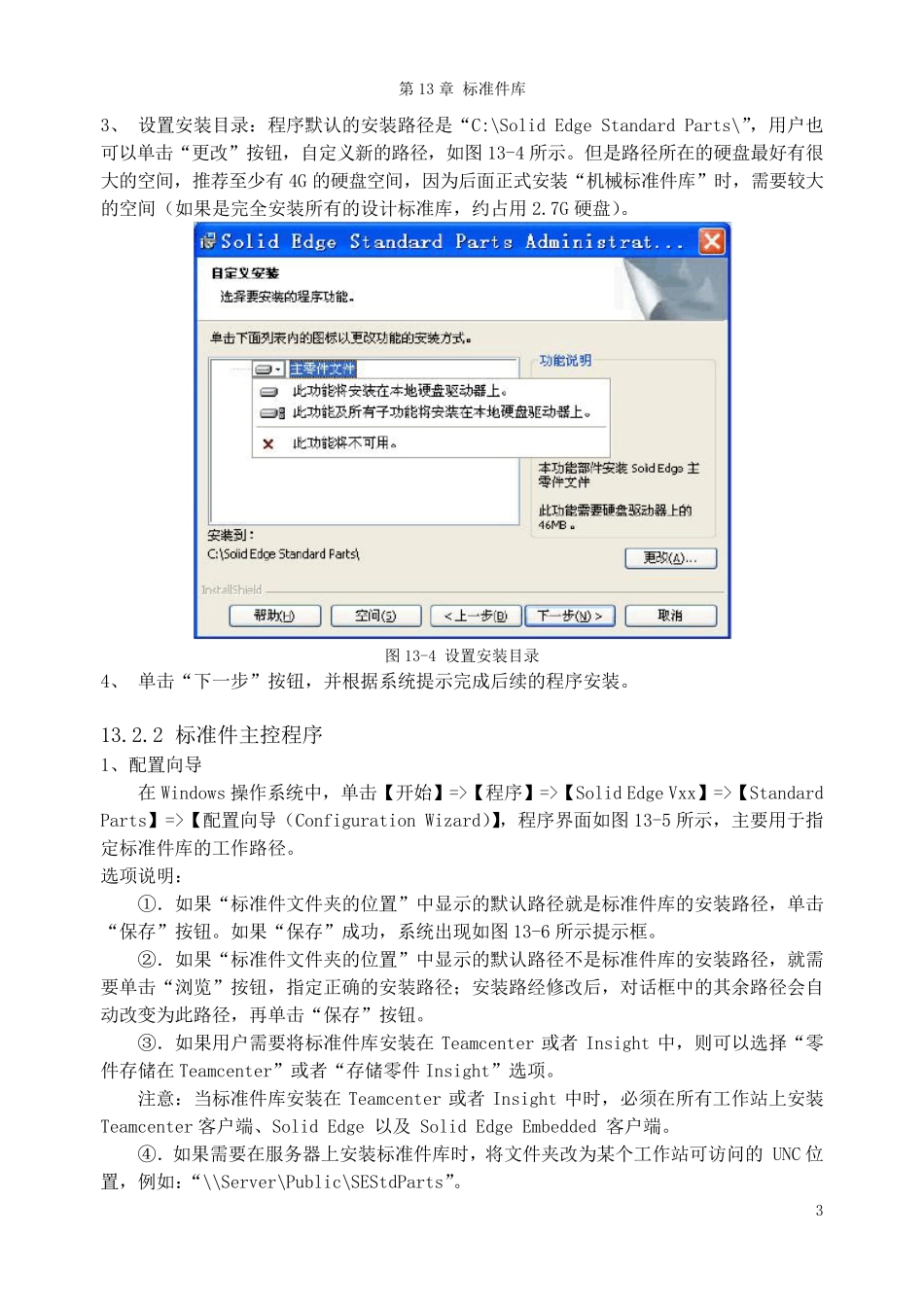

第13 章 标准件库 1 第13 章 标准件库 13.1 概述 Solid Edge 提供一整套功能强大的标准件管理系统，如图13-1 所示，是设计者进行标准化设计必不可少的实用工具，它包括各种标准（例如：ANSI、ISO、DIN、GB、JIS、UNI、GOST、ASME 等）的紧固件及型材库（Machine Library）和管路库（Piping Library）。 图13-1 标准件库 Solid Edge 标准件库允许设计者快速并且有效地定义、存储、选择和定位通用的零件（例如：紧固件、轴承、管接头、钢结构成员），而且能够快捷、精确地完成模型装配。有了标准件库，公司可以建立和共享自己的设计标准；使用Solid Edge 提供的标准件库，用户只需直接调用相关的标准件即可，不必考虑冗余的建模任务，从而使设计人员能够集中注意力在创新的设计上。 每套软件内都有一个标准件向导。利用该向导，设计人员按照要求把符合公司标准的一系列零件放置在标准件库内。 13.2 安装标准件库 软件提供了一整套标准件库，使得用户能够提高设计效率；通过将自定义的系列零件添加 到 零件库中，可以将效率提高更 多 。 装配设计培训教程 2 13.2.1 安装标准件服务器 1、 插入Solid Edge 安装程序光盘，单击光盘中的“Launch.exe”文件，程序安装界面中单击“其它 Solid Edge 产品”按钮，如图 13-2 所示，。 图 13-2 程序安装界面 2、 安装标准件服务器：如图 13-3 所示，单击“Standard Parts”和“标准件服务器”。 图13-3 安装标准件库 “标准件服务器”包括两个内容：标准件管理程序和少量的标准件。使得即使没有购买标准件的用户，也能够学习和使用标准件库。 第13 章 标准件库 3 3、 设置安装目录：程序默认的安装路径是“C:\Solid Edge Standard Parts\”，用户也可以单击“更改”按钮，自定义新的路径，如图 13-4 所示。但是路径所在的硬盘最好有很大的空间，推荐至少有 4G 的硬盘空间，因为后面正式安装“机械标准件库”时，需要较大的空间（如果是完全安装所有的设计标准库，约占用 2.7G 硬盘）。 图 13-4 设置安装目录 4、 单击“下一步”按钮，并根据系统提示完成后续的程序安装。 13.2.2 标准件主控程序 1、配置向导 在 Windows 操作系统中，单击【开始】=>【程序】=>【Solid Edge Vxx】=>【Standard Parts】=>【配置向导（Configuration Wizard）】，程序界面如图 13-5 所示，主要用于指定标准件库的工作路径。 选项说明： ...
