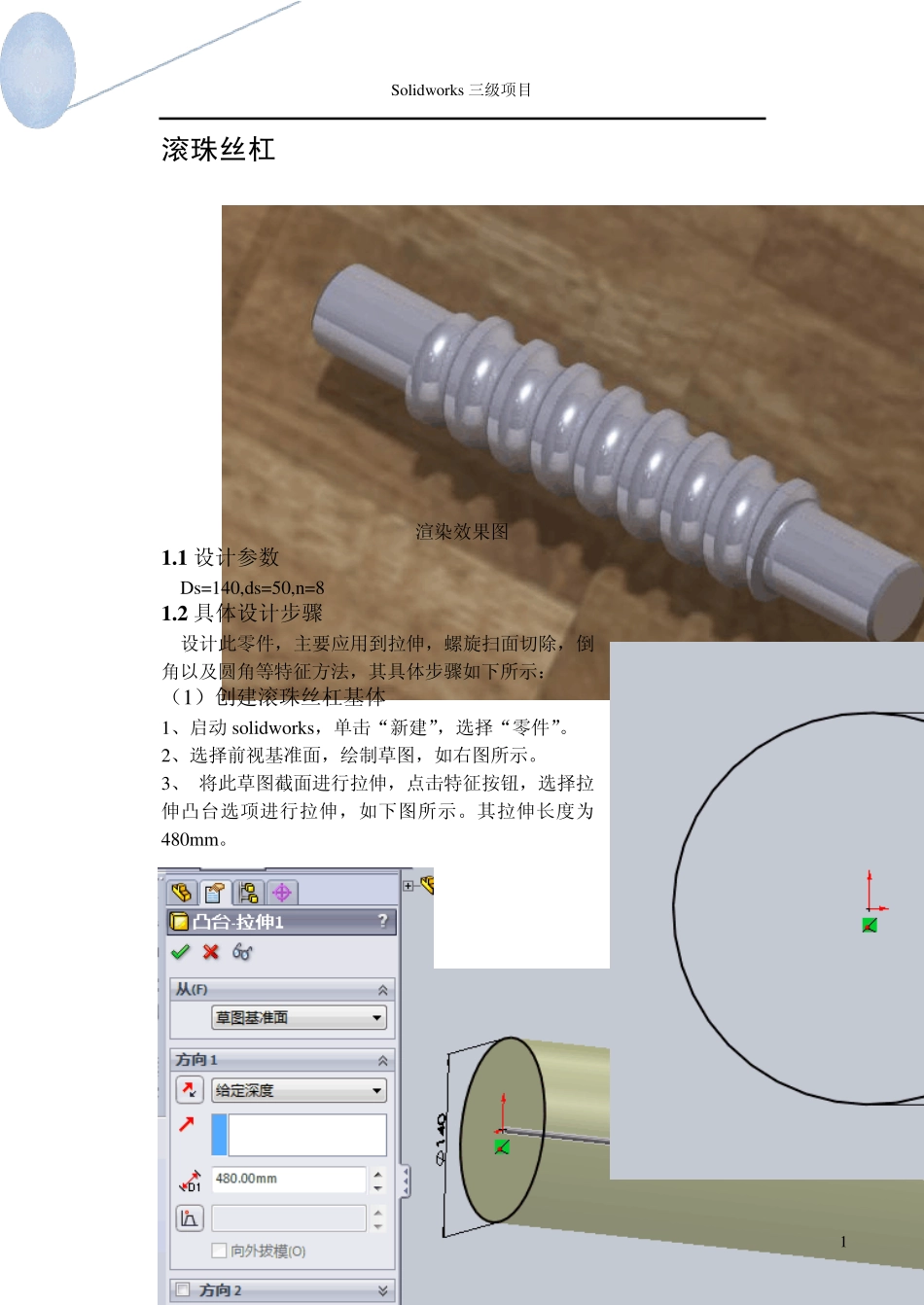

Solidw orks 三级项目 1 滚珠丝杠 渲染效果图 1 .1 设计参数 Ds=140,ds=50,n=8 1 .2 具体设计步骤 设计此零件，主要应用到拉伸，螺旋扫面切除，倒角以及圆角等特征方法，其具体步骤如下所示： （1）创建滚珠丝杠基体 1、启动solidw orks，单击“新建”，选择“零件”。 2、选择前视基准面，绘制草图，如右图所示。 3、 将此草图截面进行拉伸，点击特征按钮，选择拉伸凸台选项进行拉伸，如下图所示。其拉伸长度为480mm。 Solidw orks 三级项目 2 （2）创建螺杆 1、绘制螺旋线 首先以基体的一个端面绘制一个圆，其直径为 160mm，如下图所示： 接着将此圆生成螺旋线，其参数为恒定螺距，螺距为 60mm，反响，圈数为 9，起始角度为 0 度，顺时针，如下图所示 Solidw orks 三级项目 3 2、绘制滚珠槽截面 以上视基准面绘制一个圆，其直径为 50mm，再将其进行约束，点击草绘工具里面的添加几何关系，选择所画圆的圆心以及螺旋线，约束其关系为穿透，如下图所示： 3、进行扫描切除生成丝杠 选择特征，点击扫面切除，进行扫面切除，扫描轮廓为直径为 50mm的圆，扫面轨迹为螺旋线，如下图所示： Solidw orks 三级项目 4 其扫描结果如下所示： （3）绘制两端凸台 以螺杆的一端为基准面绘制一个圆，其直径为 100mm，如下图所示： 再将此截面进行拉伸，选择拉伸特征对草绘截面进行拉伸，其拉伸的长度为 150mm，见下图所示： Solidw orks 三级项目 5 接着以同样的方法，在螺杆的另一端绘制截面，并且进行拉伸，其结果如下图： （4）对两端凸台进行倒角 选择特征工具中的倒角工具，倒角边线选择两端凸台边缘，选中角度距离，距离为 5mm，如下图所示： Solidw orks 三级项目 6 （5）对凸台与螺杆交接处进行倒圆角 选择特征工具中的圆角工具，对凸台与螺杆两端交接出进行倒圆角，圆角半径为5mm，如下图所示： 滚珠丝杠绘制完毕，其最终图案如下所示： 经过photoview 渲染即可得到刚开始图案的效果，此处不再叙述。 Solidw orks 三级项目 7 一． 起重吊钩 渲染效果图 2 .1 设计参数 radius：R=290；end diam：d=116。 2 .2 具体设计步骤 （1）绘制吊钩主体 1、绘制吊钩轮廓线 以前视基准面绘制吊钩轮廓线，其具体参数如下图所示： Solidw orks 三级项目 8 2、在轮廓线上生成若干基准面 在轮两条廓线上不同位置选取若干点，并以这些点为基准生成与轮廓线所在面相垂直的...
