SOLIDWORKS2010钣金展开圆筒、斜切圆筒、相贯圆筒VIP免费

SOLIDWORKS2010钣金展开圆筒、斜切圆筒、相贯圆筒_第1页
1/7
SOLIDWORKS2010钣金展开圆筒、斜切圆筒、相贯圆筒_第2页
2/7
SOLIDWORKS2010钣金展开圆筒、斜切圆筒、相贯圆筒_第3页
3/7

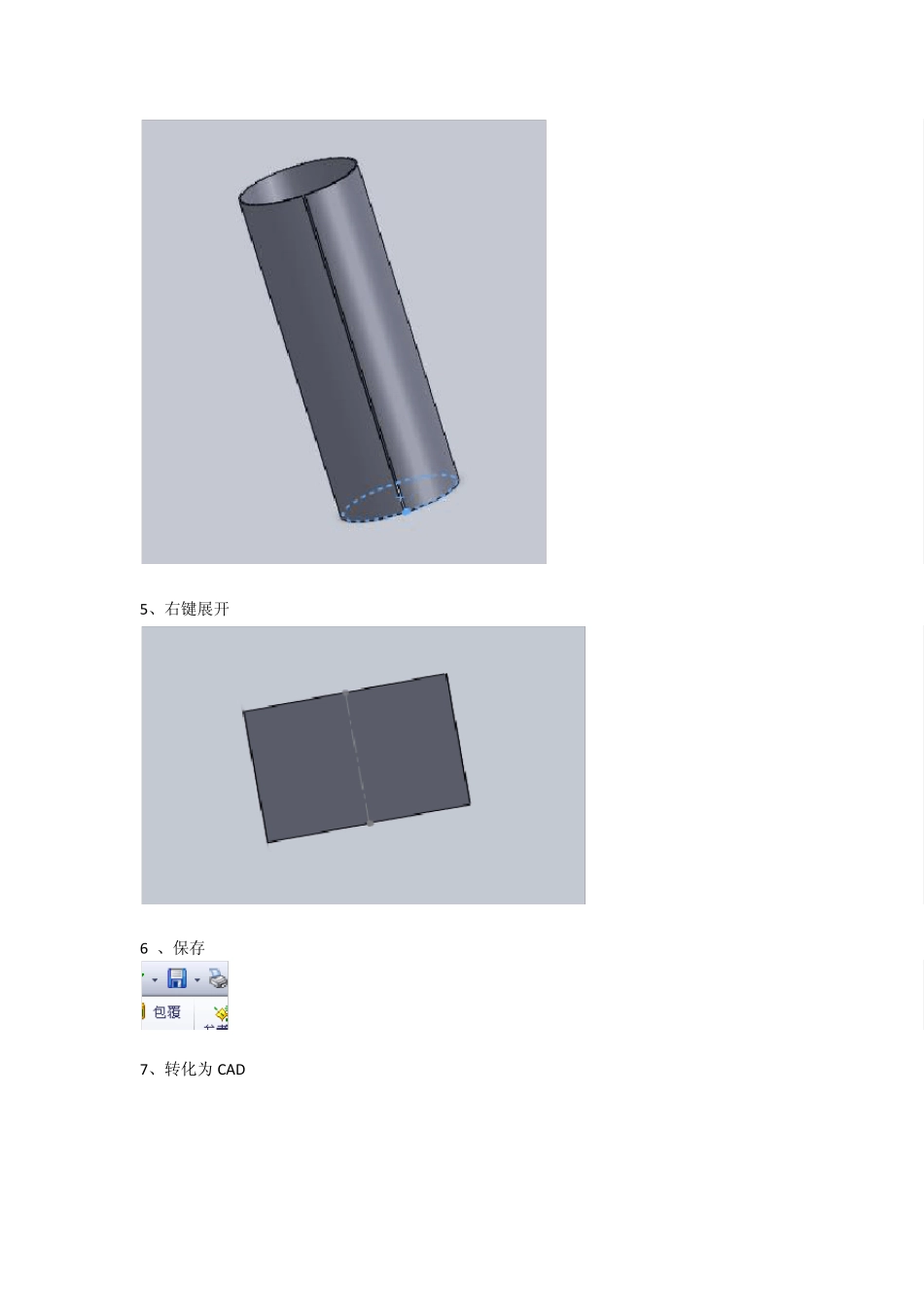

展开圆筒 1、新建零件 2、插入—钣金—基体法兰 3、选取基准面,绘制下图,留一小缝隙 4、选取拉伸长度,如图所示: 5、右键展开 6 、保存 7、转化为 CAD 展开斜圆筒 同上1、2、3、4 5、切除需切除部分 6、切除结果 7、右键展开 8、同上 1、2、3、4 同上 5、创建基准面 6、插入—钣金—基准法兰,新建一个圆弧 7、拉伸 8、切除不需要部分 9、保存 10、点击其中一个展开即可 成长 2013-5-26
