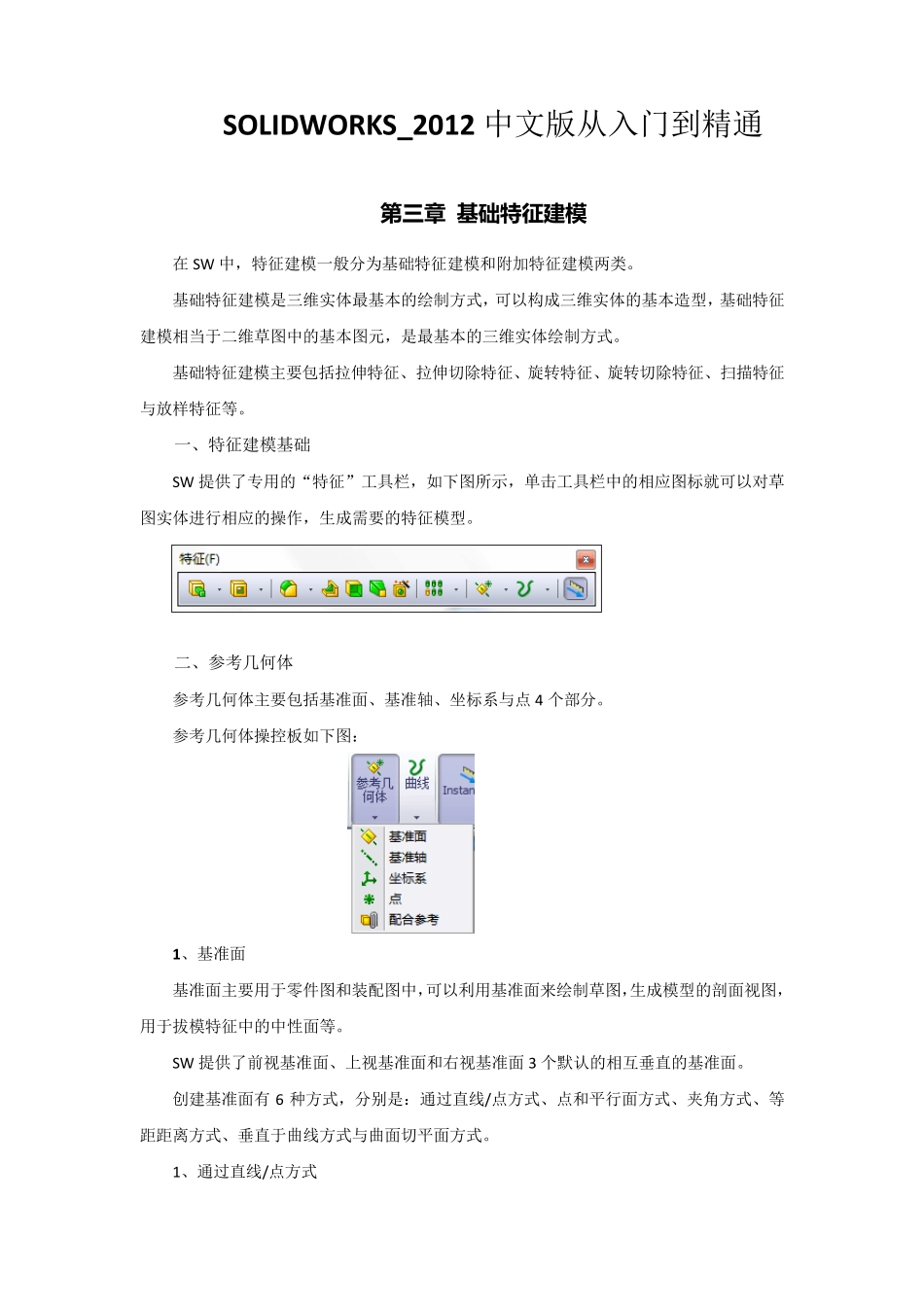

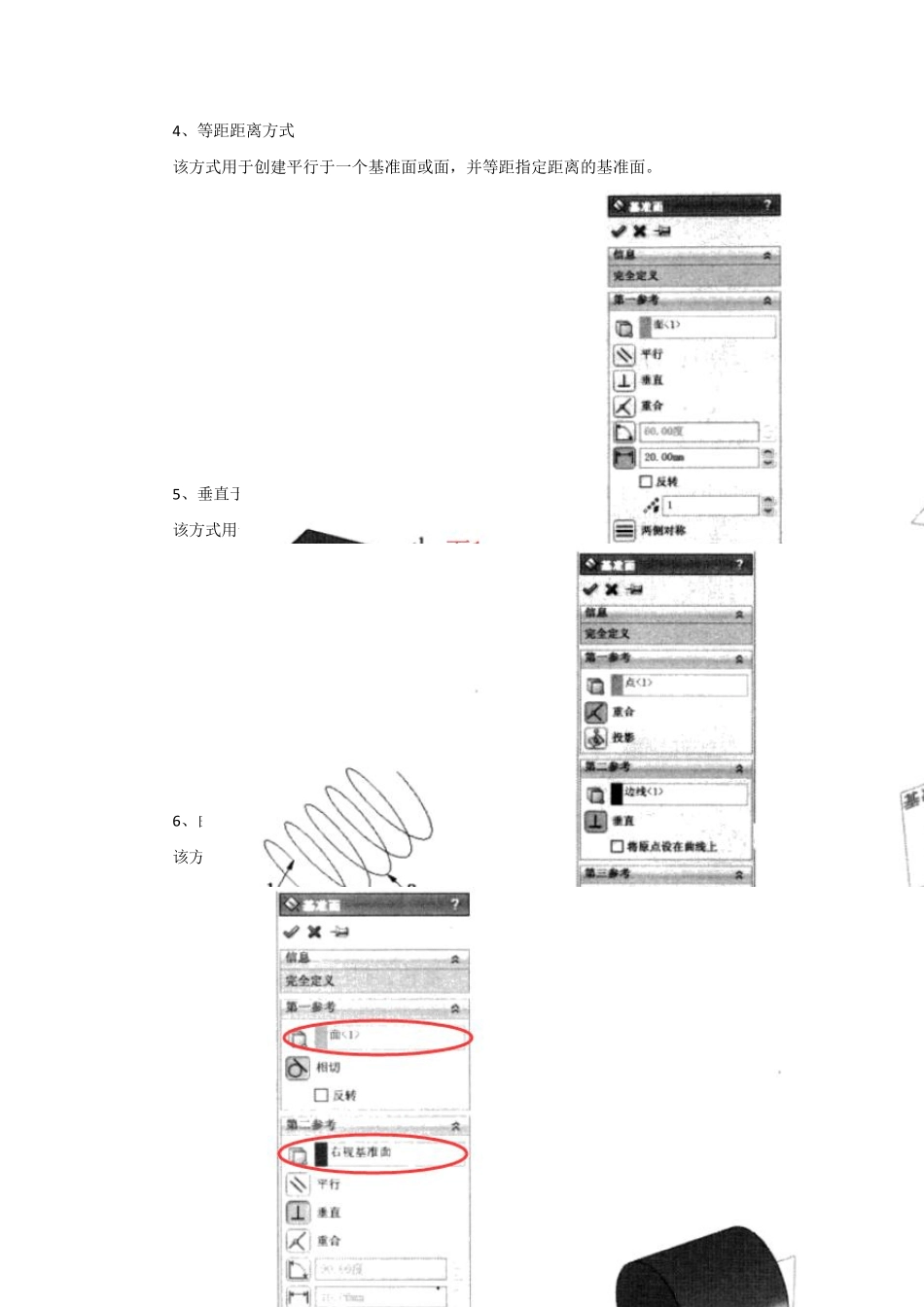

SOLIDWORKS_2012 中文版从入门到精通 第 三章 基础特征建模 在SW 中，特征建模一般分为基础特征建模和附加特征建模两类。 基础特征建模是三维实体最基本的绘制方式，可以构成三维实体的基本造型，基础特征建模相当于二维草图中的基本图元，是最基本的三维实体绘制方式。 基础特征建模主要包括拉伸特征、拉伸切除特征、旋转特征、旋转切除特征、扫描特征与放样特征等。 一、特征建模基础 SW 提供了专用的“特征”工具栏，如下图所示，单击工具栏中的相应图标就可以对草图实体进行相应的操作，生成需要的特征模型。 二、参考几何体 参考几何体主要包括基准面、基准轴、坐标系与点 4 个部分。 参考几何体操控板如下图： 1、基准面 基准面主要用于零件图和装配图中，可以利用基准面来绘制草图，生成模型的剖面视图，用于拔模特征中的中性面等。 SW 提供了前视基准面、上视基准面和右视基准面 3 个默认的相互垂直的基准面。 创建基准面有 6 种方式，分别是：通过直线/点方式、点和平行面方式、夹角方式、等距距离方式、垂直于曲线方式与曲面切平面方式。 1、通过直线/点方式 该方式创建的基准面有3 种：通过边线、轴；通过草图线及点；通过三点。 2、点和平行面方式 该方式用于创建通过点且平行于基准面或者面的基准面。 3、夹角方式 该方式用于创建通过一条边线、轴线或者草图线，并与一个面或者基准面成一定角度的基准面。 4、等距距离方式 该方式用于创建平行于一个基准面或面，并等距指定距离的基准面。 5、垂直于曲线方式 该方式用于创建通过一个点且垂直于一条边线或者曲线的基准面。 6、曲面切平面方式 该方式用于创建一个与空间面或圆形曲面相切于一点的基准面。 2 、基准轴 基准轴通常在草图几何体或者圆周阵列中使用。每一个圆柱和圆锥面都有一条轴线。 临时轴是由模型中的圆锥和圆柱隐含生成的，可以单击菜单栏中的“视图”→“临时轴”命令来隐藏或显示所有的临时轴。 创建基准轴有5 种方式，分别是：直线/边线/轴方式、两平面方式、两点/顶点方式、圆柱/圆锥面方式与点和面/基准面方式。 1、 直线/边线/轴方式 选择一草图的直线、实体的边线或者轴，创建所选直线所在的轴线。 2、 两平面方式 将所选两平面的交线作为基准轴。 3、 两点/顶点方式 将 2 个点或者2 个顶点的连线作为基准轴。 4、 圆柱/圆锥面方式 选择圆柱面或圆锥面，将其临时轴确定为基准面。 5、 点和面/基准...
