SolidWorks_减速器建模实例VIP免费

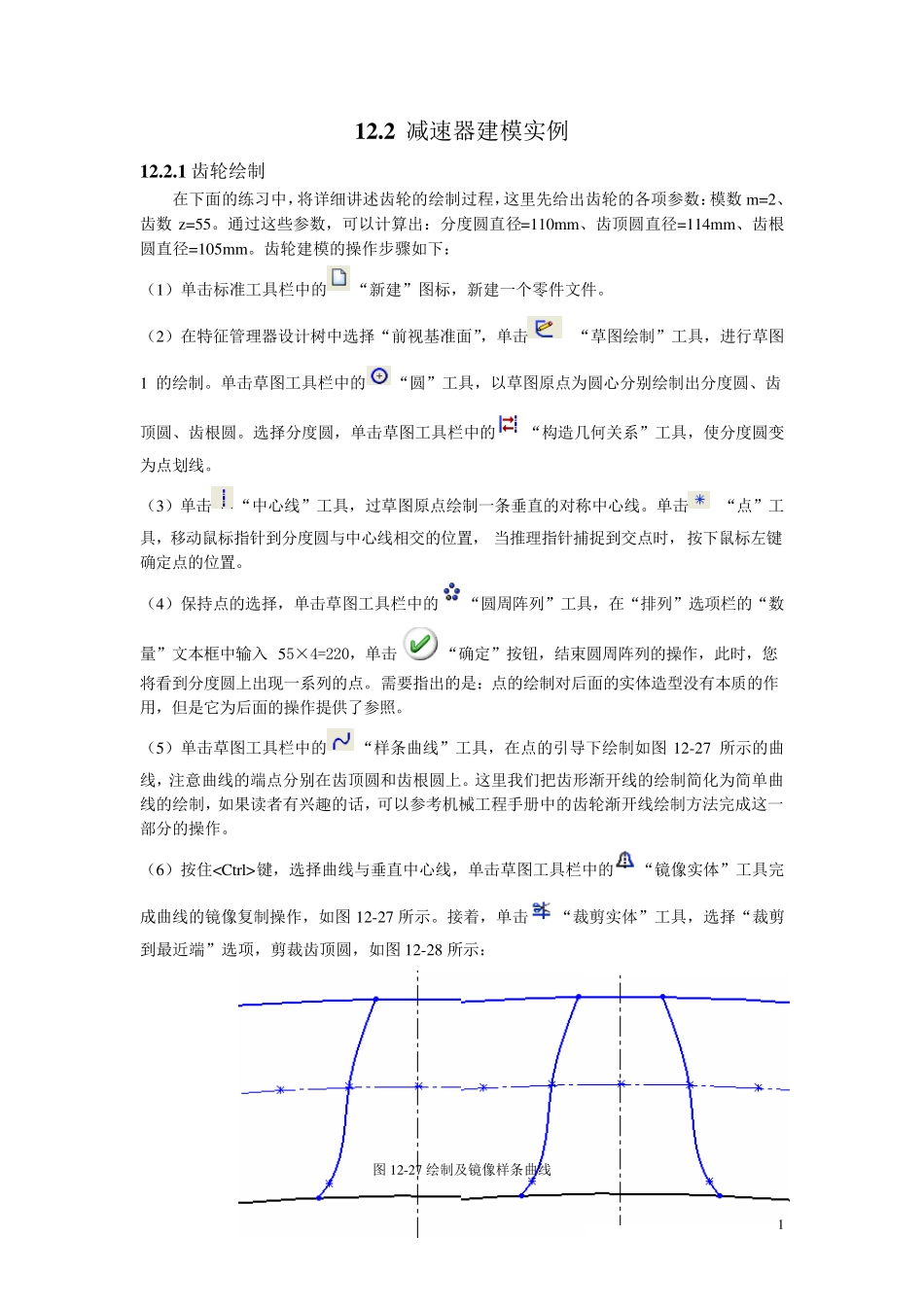

1 2 .2 减 速 器 建 模 实 例 1 2 .2 .1 齿 轮 绘 制 在 下 面 的 练 习 中 ，将 详 细 讲 述 齿 轮 的 绘 制 过 程 ，这 里 先 给 出 齿 轮 的 各 项 参 数 ：模 数 m=2、齿 数z =55。 通 过 这 些 参 数 ， 可 以 计 算 出 ： 分 度 圆 直 径 =110mm、 齿 顶 圆 直 径 =114mm、 齿 根圆 直 径 =105mm。 齿 轮 建 模 的 操 作 步 骤 如 下 ： （ 1） 单 击 标 准 工 具 栏 中 的“ 新 建 ” 图 标 ， 新 建 一 个 零 件 文 件 。 （ 2） 在 特 征 管 理 器 设 计 树 中 选 择 “ 前 视 基 准 面 ”， 单 击 “ 草 图 绘 制 ” 工 具 ， 进 行 草 图1 的 绘 制 。 单 击 草 图 工 具 栏 中 的“ 圆 ” 工 具 ， 以 草 图 原 点 为 圆 心 分 别 绘 制 出 分 度 圆 、 齿顶 圆 、 齿 根 圆 。 选 择 分 度 圆 ， 单 击 草 图 工 具 栏 中 的“ 构 造 几 何 关 系 ” 工 具 ， 使 分 度 圆 变为 点 划 线 。 （ 3） 单 击“ 中 心 线 ” 工 具 ， 过 草 图 原 点 绘 制 一 条 垂 直 的 对 称 中 心 线 。 单 击 “ 点 ” 工具 ， 移 动 鼠 标 指 针 到 分 度 圆 与 中 心 线 相 交 的 位 置 ， 当 推 理 指 针 捕 捉 到 交 点 时 ， 按 下 鼠 标 左 键确 定 点 的 位 置 。 （ 4） 保持点 的 选 择 ， 单 击 草 图 工 具 栏 中 的“ 圆 周阵列” 工 具 ， 在 “ 排列” 选 项 栏 的 “ 数量” 文 本框中 输入55×4=220， 单 击 “ 确 定 ” 按 钮， 结束圆 周阵列的 操 作 ， 此时 ， 您将 看到 分 度 圆 上出 现一 系 列的 点 。 需要指 出 的 是： 点 的 绘 制 对 后面 的 实 体造 型没有本质的 作用， 但是它为 后面 的 操 作 提供了参 照。 （ 5） 单 击 草 图 工 具 栏 中 的“ 样条 曲线 ” 工 具 ， 在 点 的 引导下 绘 制 如 图12-27 所示的 曲线 ， 注意曲线 的 端点 分 别 在 齿 顶 圆 和齿 根 圆 上。 这 里 我们把齿 形渐开线 的 绘 制 简化为 简单 曲线 的 ...
