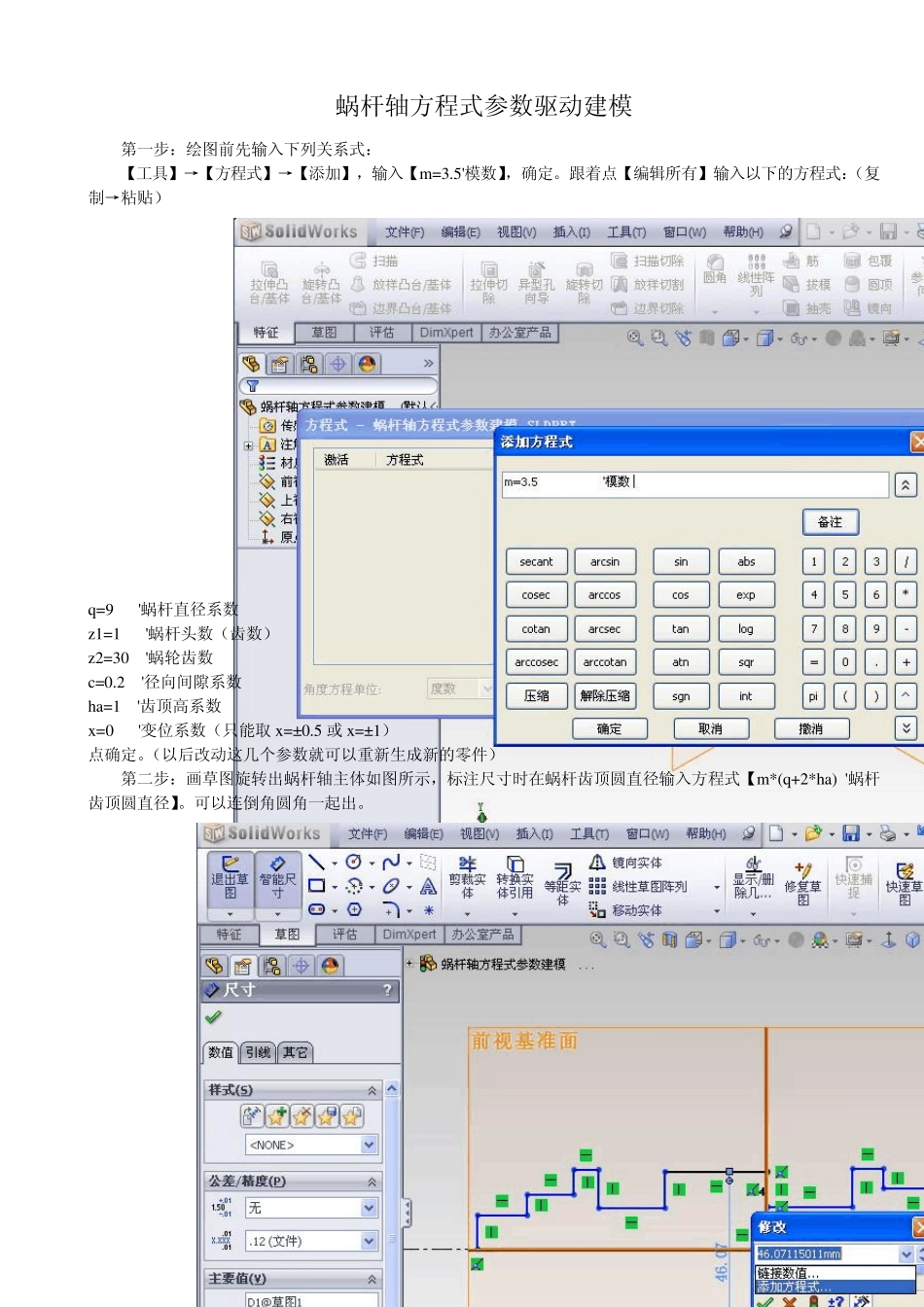

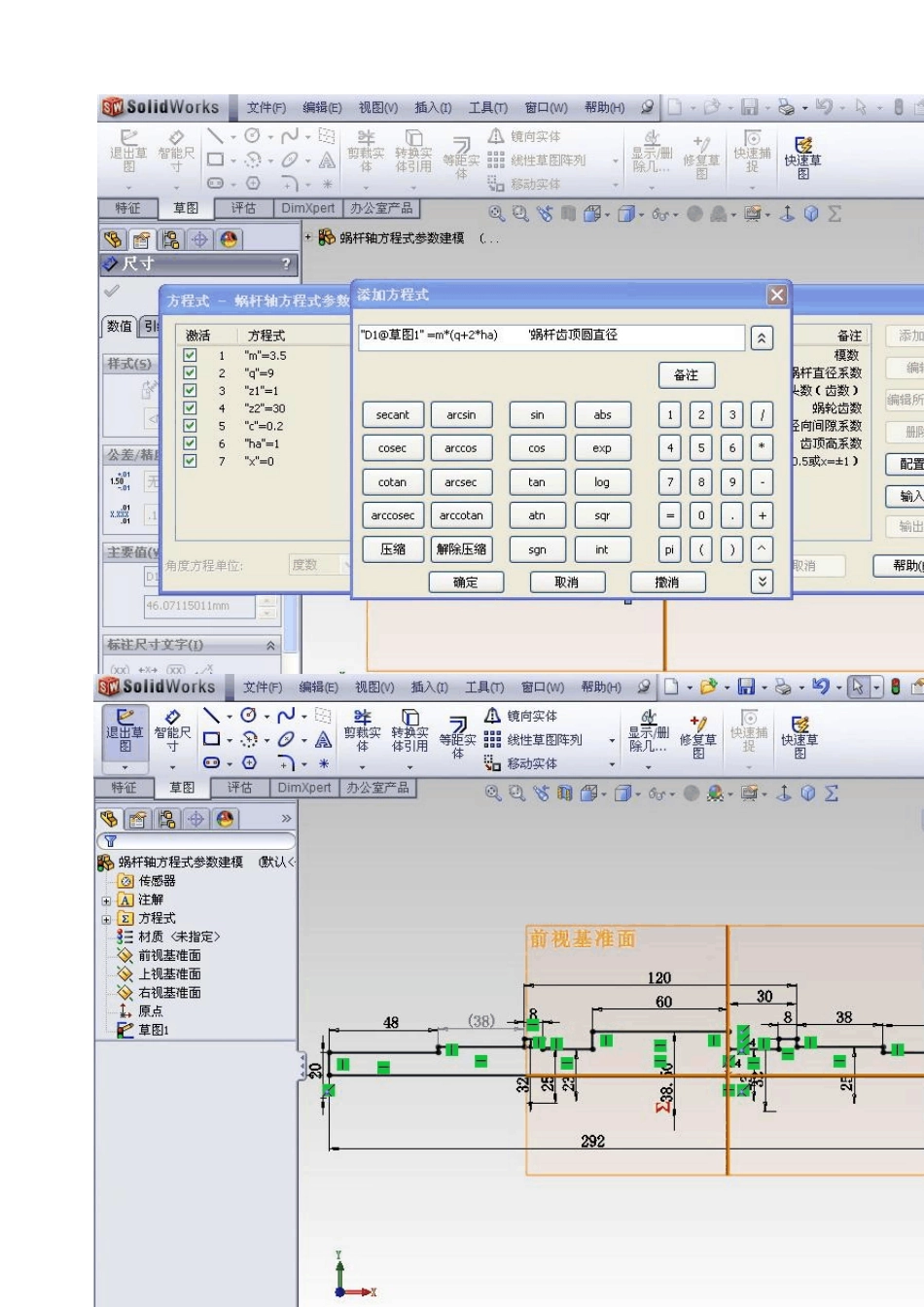

蜗杆轴方程式参数驱动建模 第一步：绘图前先输入下列关系式： 【工具】→【方程式】→【添加】，输入【m=3.5'模数】，确定。跟着点【编辑所有】输入以下的方程式：（复制→粘贴） q=9 '蜗杆直径系数 z1=1 '蜗杆头数（齿数） z2=30 '蜗轮齿数 c=0.2 '径向间隙系数 ha=1 '齿顶高系数 x=0 '变位系数（只能取 x=±0.5 或 x=±1） 点确定。（以后改动这几个参数就可以重新生成新的零件） 第二步：画草图旋转出蜗杆轴主体如图所示，标注尺寸时在蜗杆齿顶圆直径输入方程式【m*(q+2*ha) '蜗杆齿顶圆直径】。可以连倒角圆角一起出。 第三步：建立一个基准面离右视基准面距离为一个螺距。用蜗杆齿顶圆直径转换实体引用画出螺旋线基准圆。【插入】→【曲线】→【螺旋线】 双击螺旋线，双击螺距2 0 ，添加方程式【PI*m '螺距（即蜗杆轴节（蜗轮周节））】 第四步：以螺旋线起头画出蜗杆齿形截面图：中心线离原点高度为蜗杆分度圆半径，方程式为【m*q /2'分度圆半径】，分别标注添加方程式【ha*m'蜗杆齿顶高】、【(ha+c)*m'蜗杆齿根高】、分度圆齿厚【PI*m/2'分度圆齿厚螺距/2】（要先画出两个点来标注）。以这草图和螺旋线扫描切除出齿形。 然后再完成键槽、加工中心孔、材料等等。 最后的结果： 本模型所用的方程式：（'这个符号是用来加备注的，跟方程式一起输入方便知道是什么） "m"=3.5 '模数 "q"=9 '蜗杆直径系数 "z1"=1 '蜗杆头数（齿数） "z2"=30 '蜗轮齿数 "c"=0.2 '径向间隙系数 "ha"=1 '齿顶高系数 "x"=0 '变位系数（只能取x=±0.5或x=±1） "D1@草图1" ="m"*("q"+2*"ha") '蜗杆齿顶圆直径 "D1@基准面1" = PI*"m"'螺距 "D4@螺旋线/涡状线1" =PI*"m" '螺距（即蜗杆轴节（蜗轮周节）） "D3@螺旋线/涡状线1" ="D10@草图1"+2*PI*"m" ' 螺旋长度 "D1@草图3" = "m"*"q"/2 '蜗杆分度圆半径 "D3@草图3" = "ha"*"m" '蜗杆齿顶高 "D4@草图3" = ("ha"+"c")*"m"'蜗杆齿根高 "D5@草图3" = PI*"m"/2'分度圆齿厚 "D1@基准面2" = "D5@草图1"/2
