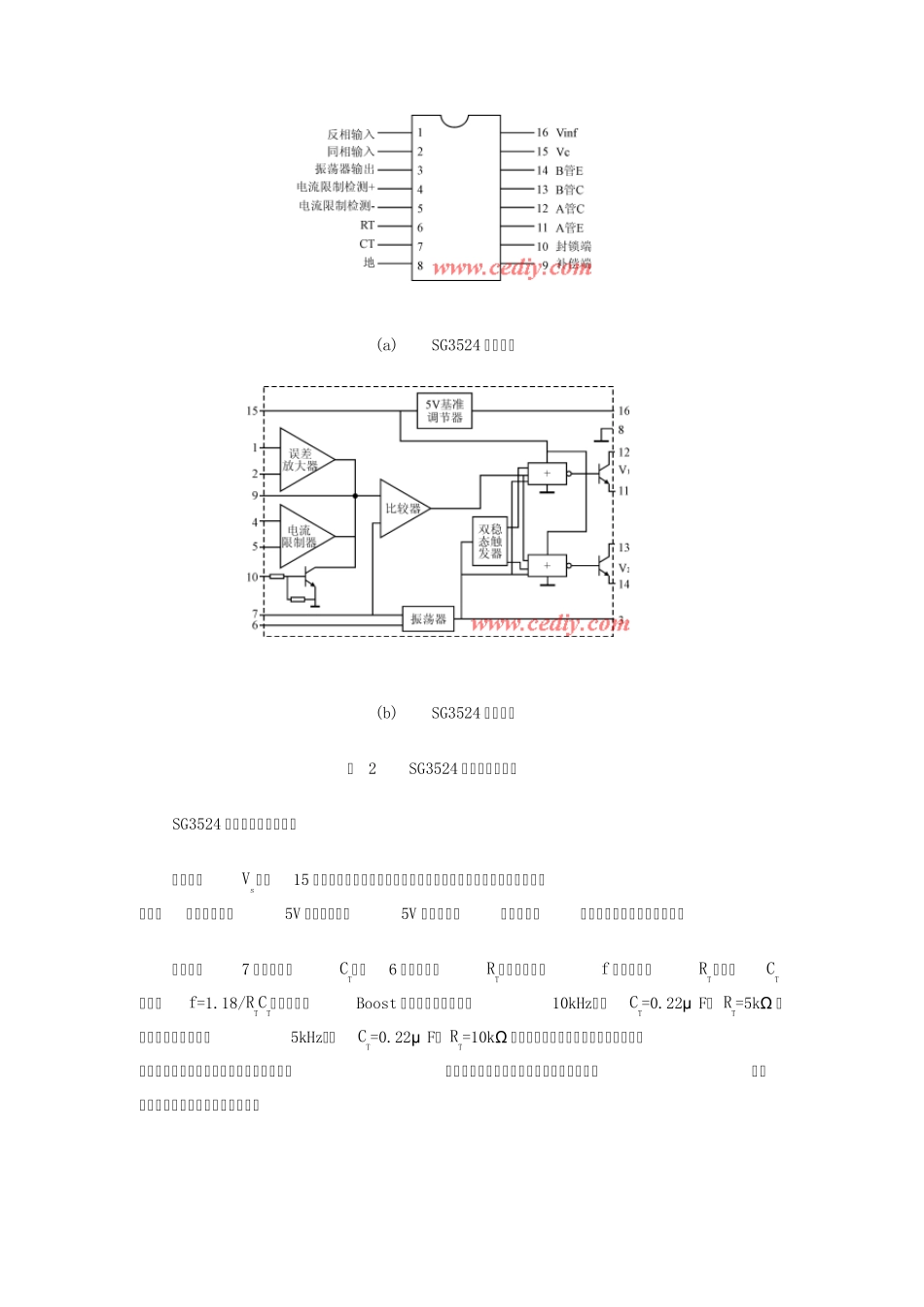

0 引言 当铁路、冶金等行业的一些大功率非线性用电设备运行时，将给电网注入大量的谐波，导致电网电压波形畸变。根据我们的实验观察，在发生严重畸变时，电压会出现正负半波不对称，频率也会发生变化。这样的供电电压波形，即使是一般的电力用户，也难以接受，更无法用其作为检修、测试的电源。同时，在这种情况下，一般的稳压电源也难以达到满意的稳压效果。为此，我们设计了该逆变电源。其控制电路采用了2 片集成脉宽调制电路芯片SG3524，一片用来产生PWM 波，另一片与正弦函数发生芯片ICL8038 做适当的连接来产生SPWM 波。集成芯片比分立元器件控制电路具有更简单、更可*的特点和易于调试的优点。 1 系统结构及框图 图 1 示出了系统主电路和控制电路框图。交流输入电压经过共模抑制环节后，再经工频变压器降压，然后整流得到一个直流电压，此电压经过Boost 电路进行升压，在直流环上得到一个符合要求的直流电压350V（ 50Hz/220V 交流输出时）。 DC/AC 变换采用全桥变换电路。为保证系统可*运行,防止主电路对控制电路的干扰，采用主、控电路完全隔离的方法，即驱动信号用光耦隔离，反馈信号用变压器隔离，辅助电源用变压器隔离。过流保护电路采用电流互感器作为电流检测元件，其具有足够快的响应速度，能够在MOS 管允许的过流时间内将其关断。 图 1 系统主电路和控制电路框图 2 控制及保护电路 为了降低成本，使用两块集成PWM 脉冲产生芯片SG3524 和一块函数芯片ICL8038，使得控制电路简洁，易于调试。 2.1 SG3524 的功能及引脚 图 2 所示为SG3524 的结构框图和引脚图。 (a) SG3524 引脚说明 (b) SG3524 内部框图 图 2 SG3524 引脚及内部框图 SG3524 工作过程是这样的： 直流电源Vs从脚15 接入后分两路，一路加到或非门；另一路送到基准电压稳压器的输入端，产生稳定的＋5V 基准电压。＋5V 再送到内部（或外部）电路的其他元器件作为电源。 振荡器脚7 须外接电容CT，脚6 须外接电阻RT。振荡器频率f 由外接电阻RT和电容CT决定，f=1.18/RTCT。本设计将Boost 电路的开关频率定为10kHz，取CT=0.22μ F， RT=5kΩ ；逆变桥开关频率定为5kHz，取CT=0.22μ F， RT=10kΩ 。振荡器的输出分为两路，一路以时钟脉冲形式送至双稳态触发器及两个或非门；另一路以锯齿波形式送至比较器的同相端，比较器的反向端接误差放大器的输出。 误差放大器实际上是个差分放大器，脚 1 为其反向输入端；脚...
