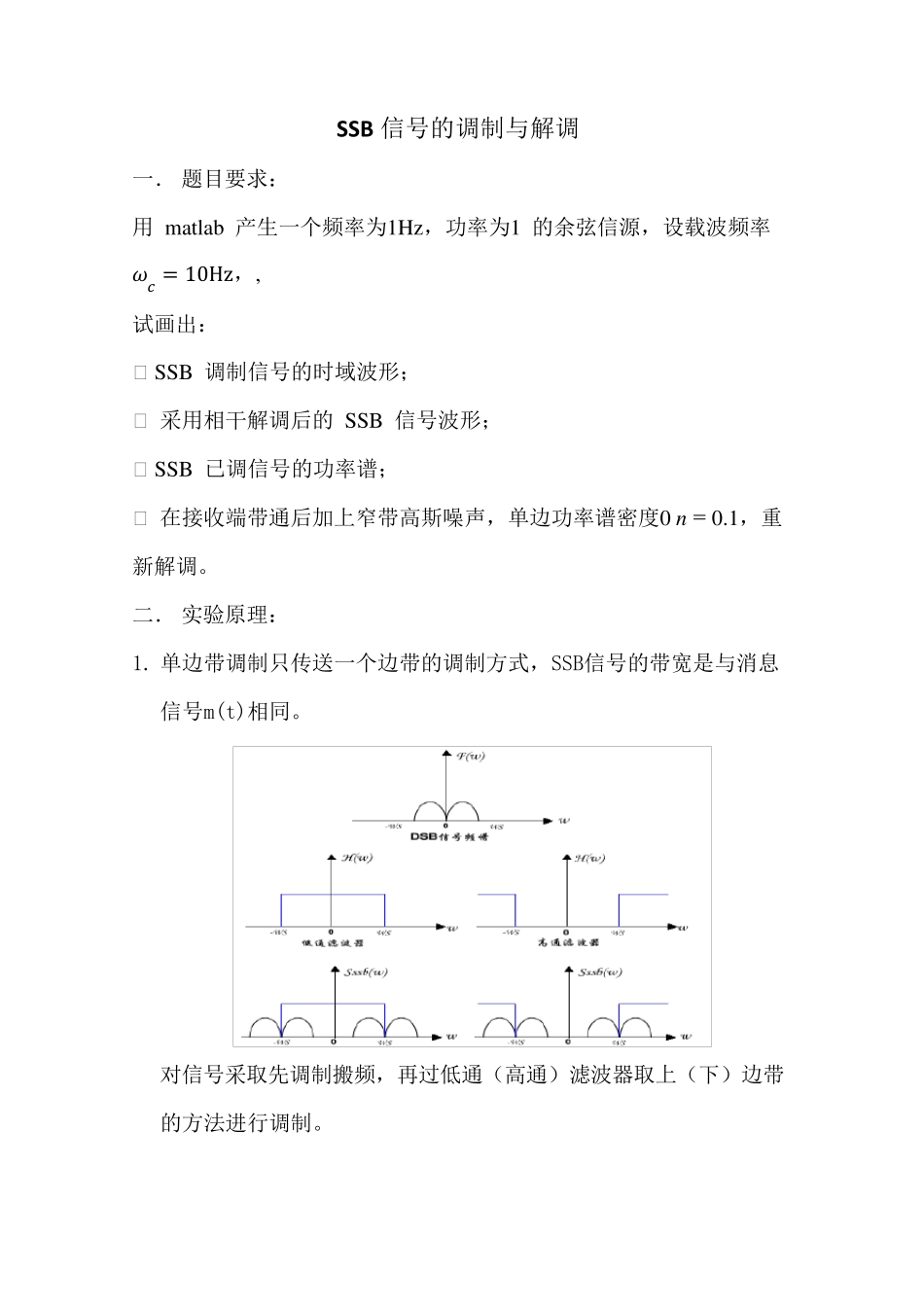

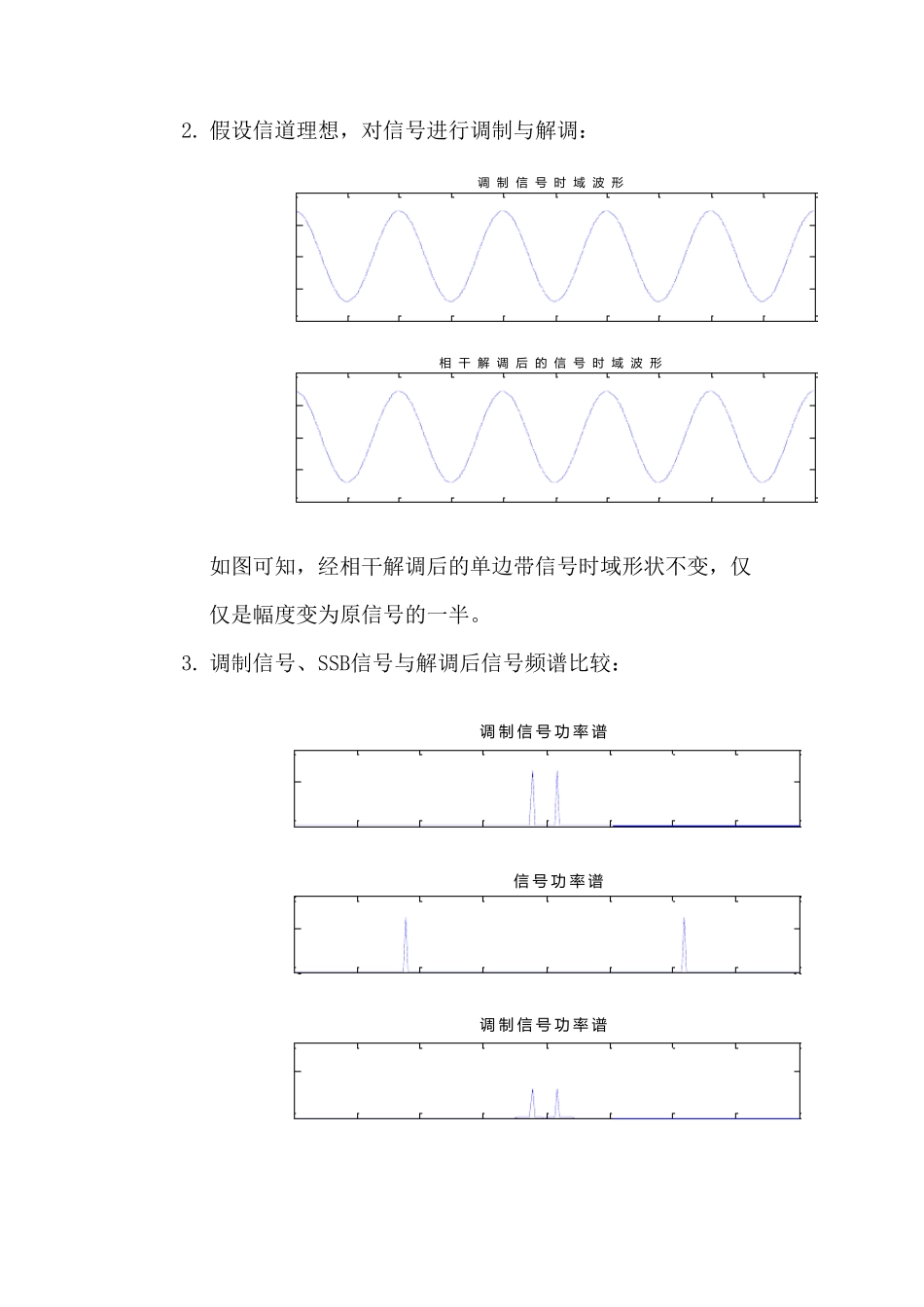

SSB 信号的调制与解调 一. 题目要求: 用 matlab 产生一个频率为1Hz ,功率为1 的余弦信源,设载波频率ᵱᵅ = 10Hz,, 试画出: က SSB 调制信号的时域波形; က 采用相干解调后的 SSB 信号波形; က SSB 已调信号的功率谱; က 在接收端带通后加上窄带高斯噪声,单边功率谱密度0 n = 0.1,重新解调。 二. 实验原理: 1. 单边带调制只传送一个边带的调制方式,SSB信号的带宽是与消息信号m(t)相同。 对信号采取先调制搬频,再过低通(高通)滤波器取上(下)边带的方法进行调制。 2. 单边带信号解调方法:相干解调法 相干解调后让信号过低通滤波器,取得有用信号tm21,其幅度为调制信号一半。 三. 实验结果与分析 1. 信号发送端调制信号与载波时域图形: 由题意生成一个频率为1Hz,功率为1 的余弦信源,设载波频率ᵱᵅ = 10Hz,如图: 如图,调制信号为低频信号,载波为高频信号。 00.511.522.533.544.55-1.5-1-0.500.511.5调制信 号t00.511.522.533.544.55-1.5-1-0.500.511.5载 波 信 号tttmttmtmtttmttm000002sinˆ212cos2121cossinˆcos2. 假设信道理想,对信号进行调制与解调: 如图可知,经相干解调后的单边带信号时域形状不变,仅仅是幅度变为原信号的一半。 3. 调制信号、SSB信号与解调后信号频谱比较: 00.511.522.533.544.55-2-1012调制信 号 时 域 波 形00.511.522.533.544.55-1-0.500.51相 干 解 调后 的 信 号 时 域 波 形t-20-15-10-50510152002调 制 信 号 功 率 谱f-20-15-10-50510152002SSB信 号 功 率 谱f-20-15-10-50510152001调 制 信 号 功 率 谱f由信号频谱图可知: (1) SSB调制是对调制信号进行搬频之后去边带,其频带宽度与原调制信号相同,频带利用率提高。 (2 ) 对SSB信号进行相干解调还原出原始信号的频谱与原调制信号相同,但其幅度减半。从数学公式结合物理角度看,SSB信号进行相干解调后仅有tm21为有用信号,其余频率成分被低通滤波器滤掉了。 4. 在接收端带通后加上窄带高斯噪声后从新进行解调: 由图可知,我们明显看出噪声对解调信号产生了影响,原正弦信号波形不再平坦,但幅度仍大约为调制信号的一半。 050100150200250300350400450500-0.8-0.6-0.4-0.200.20.40.6function [t st]=lpf(f,sf,B) %This function filter an input data using a...
