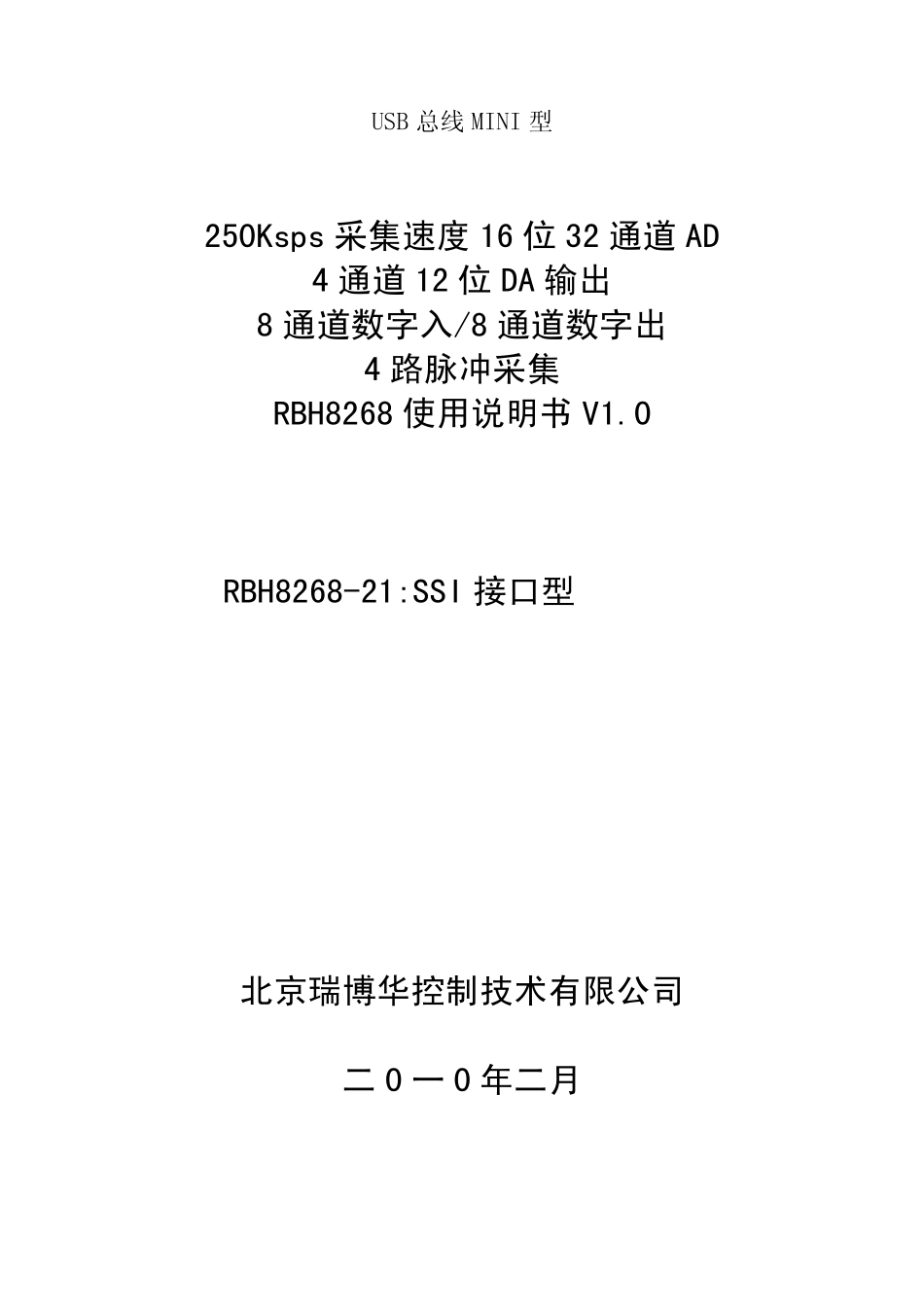

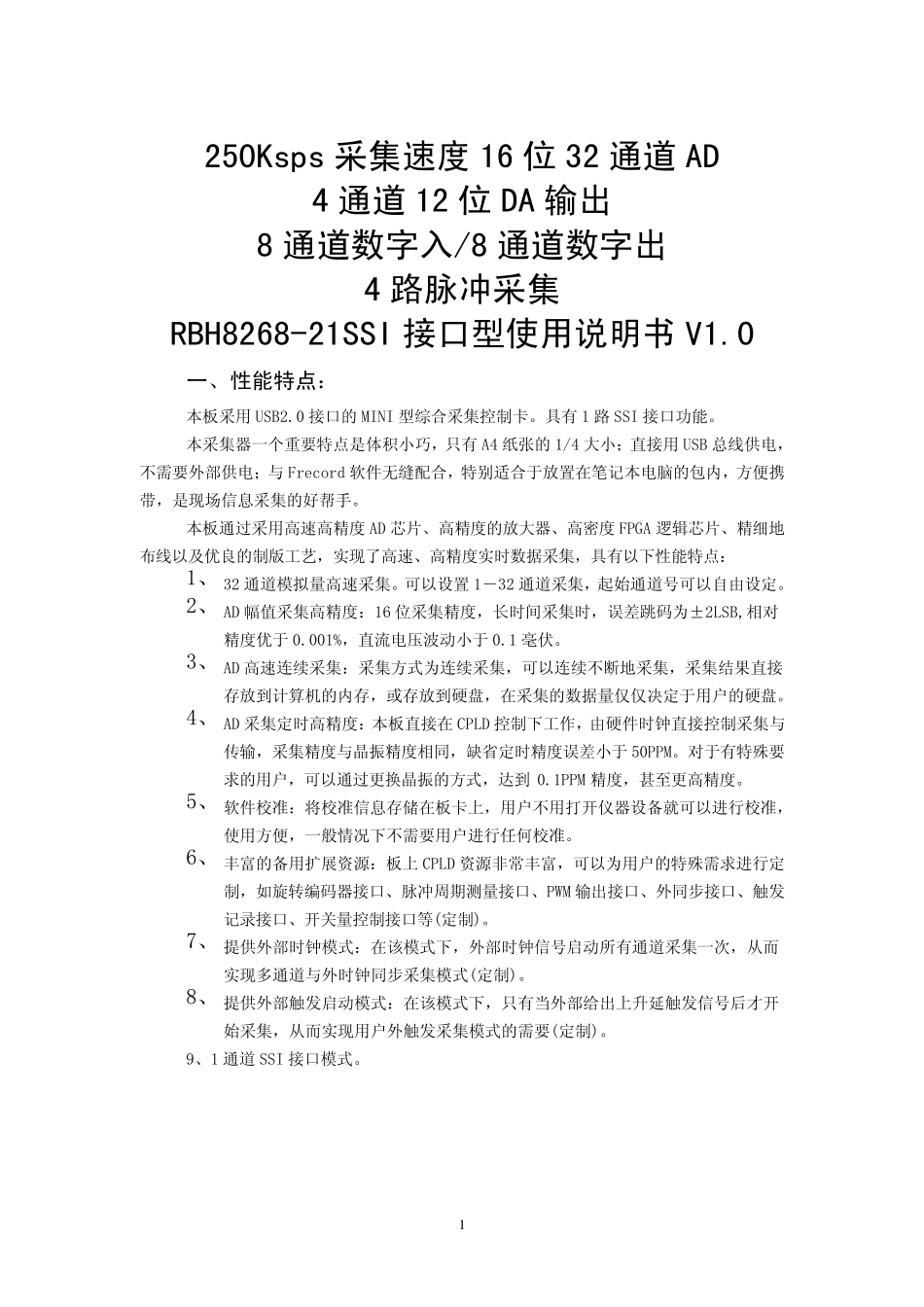

USB 总线MINI 型 250Ksps 采集速度16 位32 通道AD 4 通道12 位DA 输出 8 通道数字入/8 通道数字出 4 路脉冲采集 RBH8268 使用说明书V1.0 RBH8268-21:SSI 接口型 北京瑞博华控制技术有限公司 二0 一 0 年二月 1 250Ksps 采集速度16 位32 通道AD 4 通道12 位DA 输出 8 通道数字入/8 通道数字出 4 路脉冲采集 RBH8268-21SSI 接口型使用说明书V1.0 一、性能特点： 本 板 采 用 USB2.0 接 口 的 MINI 型 综 合 采 集 控 制 卡 。 具 有 1 路 SSI 接 口 功 能 。 本 采 集 器 一 个 重 要 特 点 是 体 积 小 巧 ， 只 有 A4 纸 张 的 1/4 大 小 ； 直 接 用 USB 总 线 供 电 ，不 需 要 外 部 供 电 ； 与 Frecord 软 件 无 缝 配 合 ， 特 别 适 合 于 放 置 在 笔 记 本 电 脑 的 包 内 ， 方 便 携带 ， 是 现 场 信 息 采 集 的 好 帮 手 。 本 板 通 过 采 用 高 速 高 精 度 AD 芯 片 、 高 精 度 的 放 大 器 、 高 密 度 FPGA 逻 辑 芯 片 、 精 细 地布 线 以 及 优 良 的 制 版 工 艺 ， 实 现 了 高 速 、 高 精 度 实 时 数 据 采 集 ， 具 有 以 下 性 能 特 点 ： 1、 32 通 道 模 拟 量 高 速 采 集 。 可 以 设 置 1－ 32 通 道 采 集 ， 起 始 通 道 号 可 以 自 由 设 定 。 2、 AD 幅 值 采 集 高 精 度 ： 16 位 采 集 精 度 ， 长 时 间 采 集 时 ， 误 差 跳 码 为 ±2LSB,相对精 度 优 于 0.001%， 直 流电 压波动小 于 0.1 毫伏。 3、 AD 高 速 连续采 集 ： 采 集 方 式为 连续采 集 ， 可 以 连续不 断地 采 集 ， 采 集 结果直 接存放 到计算机的 内 存， 或存放 到硬盘， 在 采 集 的 数 据 量 仅仅决定 于 用 户的 硬盘。 4、 AD 采 集 定 时 高 精 度 ： 本 板 直 接 在 CPLD 控 制 下 工 作， 由 硬件 时 钟直 接 控 制 采 集 与传输， 采 集 精 度 与 晶振精 度 相同 ， 缺 省 定 时 精 度 误 差 小 于 50PPM。 对于 有 特 殊 要求 的 用 户， 可 以 通 过 更 换 晶振的 方 式， ...
