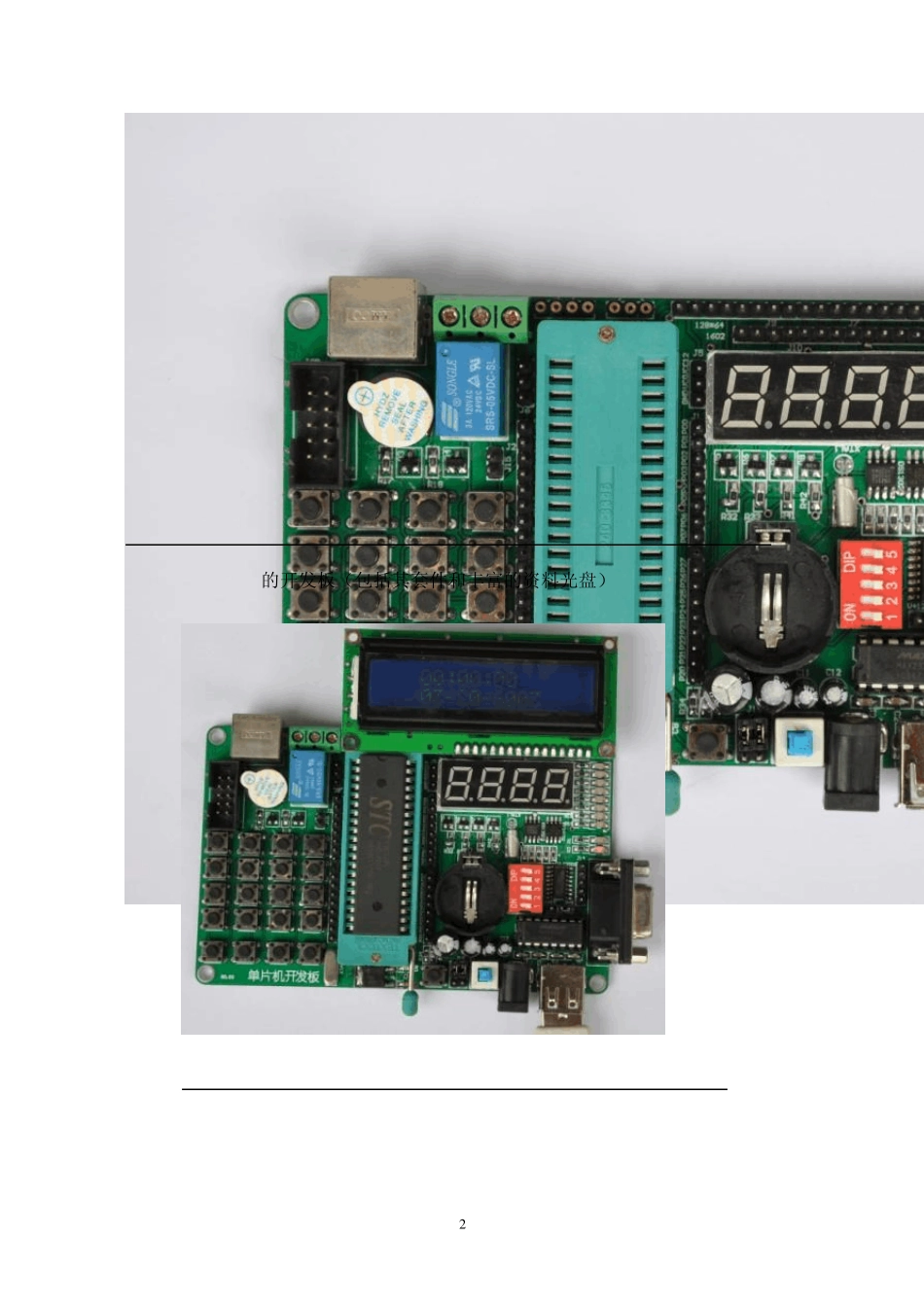

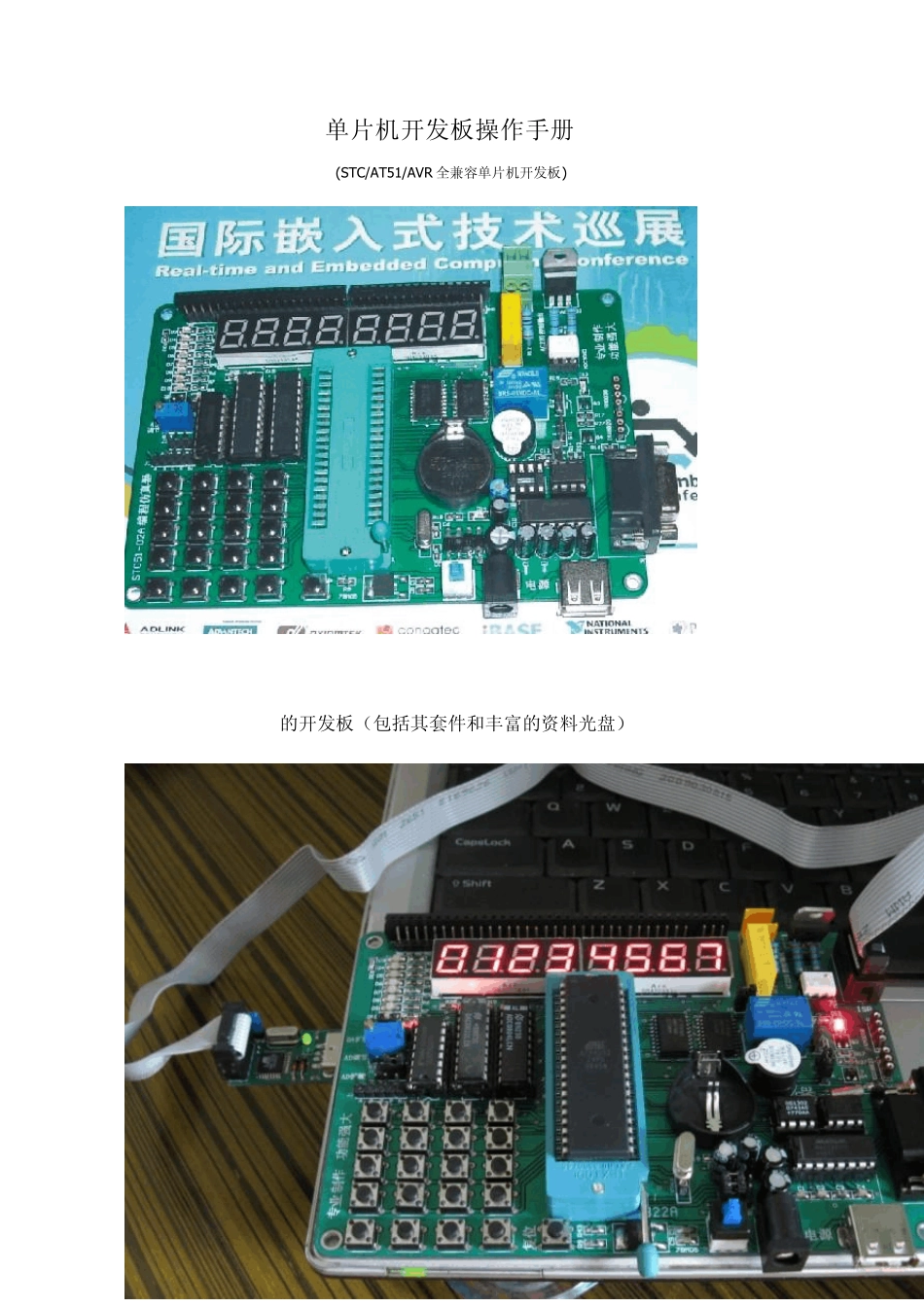

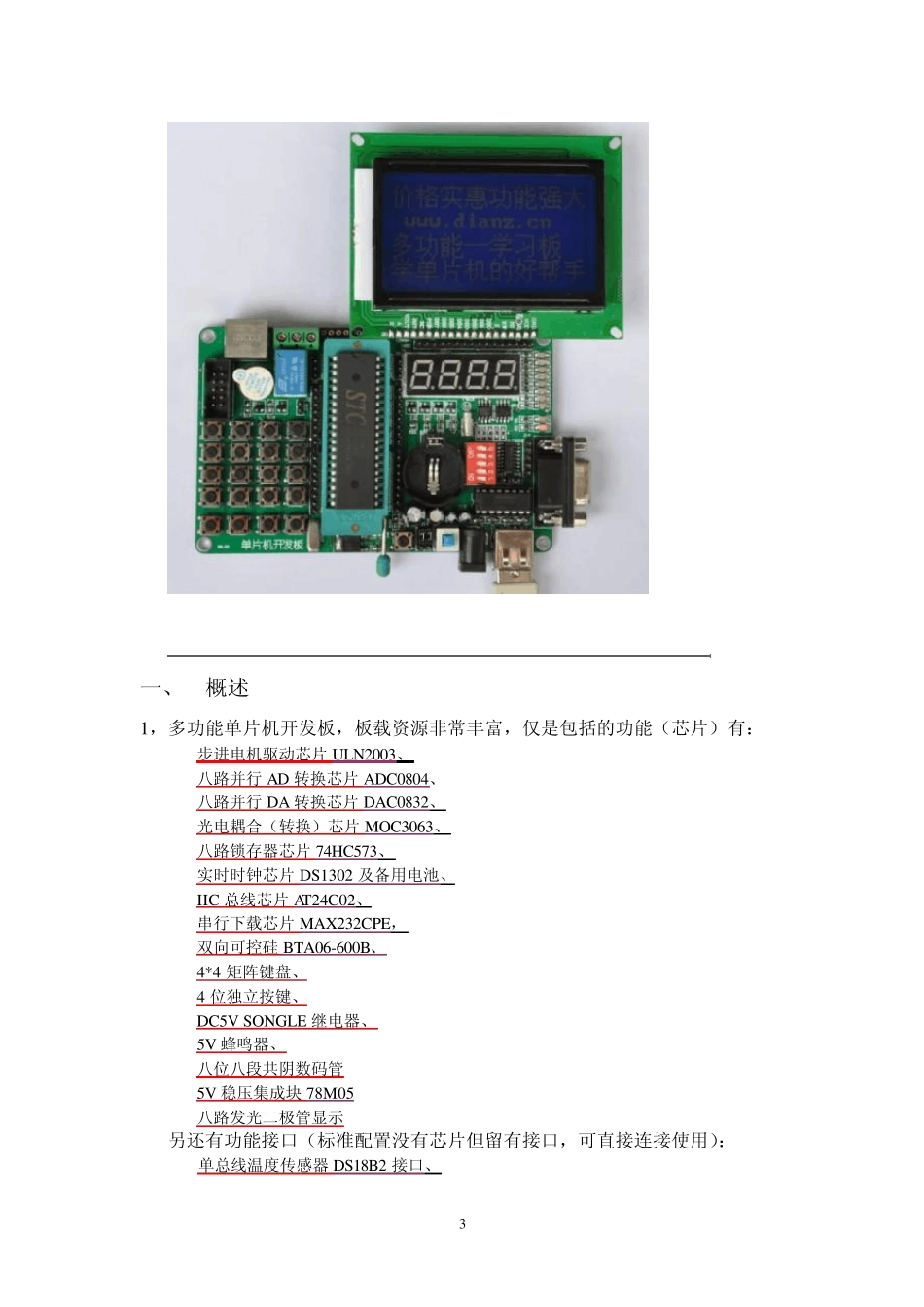

1 单片机开发板操作手册 (STC/AT51/AVR 全兼容单片机开发板) 160的开发板（包括其套件和丰富的资料光盘） 2 128的开发板（包括其套件和丰富的资料光盘） 3 一、 概述 1，多功能单片机开发板，板载资源非常丰富，仅是包括的功能（芯片）有： 步进电机驱动芯片 ULN2003、 八路并行 AD 转换芯片 ADC0804、 八路并行 DA 转换芯片 DAC0832、 光电耦合（转换）芯片 MOC3063、 八路锁存器芯片 74HC573、 实时时钟芯片 DS1302 及备用电池、 IIC 总线芯片 AT24C02、 串行下载芯片 MAX232CPE， 双向可控硅 BTA06-600B、 4*4 矩阵键盘、 4 位独立按键、 DC5V SONGLE 继电器、 5V 蜂鸣器、 八位八段共阴数码管 5V 稳压集成块 78M05 八路发光二极管显示 另还有功能接口（标准配置没有芯片但留有接口，可直接连接使用）： 单总线温度传感器 DS18B2 接口、 4 红外线遥控接收头 SM003 接口 8、 蓝屏超亮字符型液晶 1602 接口、 蓝屏超亮点阵图形带中文字库液晶 12864 接口、 2（4）相五线制小功率步进电机接口、 外接交流（7V-15V）电源接口 USB 直接取电接口 镀金 MCU 晶振座 40DIP 锁紧座 外接电源和 5V 稳压电源的外接扩展接口及 MCU 所有 IO 口扩展 ISP 下载接口（可以对 AT51/AVR 系列进行下载） 2，可以完成的单片机实验： 1、LED 显示实验（点亮某一个指示灯、流水灯）， 2、八位八段数码管显示实验（你可以任意显示段字符和数字以及开发板所有功能芯片的显示）， 3、液晶显示（1602 液晶显示、12864 点阵中文图形液晶显示、可以显示出开发板所有功能芯片的操作）， 4、继电器的操作 5、蜂鸣器的操作（你可以编写程序让它发出美妙动听的歌声） 6、可控硅的操作（胆大的朋友就利用这一独有的功能吧，你见过实验室温度实验箱没有，它的驱动就是这样的；聪明的朋友就可以自己写个程序把把加热温度温度恒定在（X±0.5）度的范围内了 7、步进电机的操作（这个是迈向自动化控制的第一步，现在的数控机床、机器人呀什么的实现精度运动控制大部分都是靠它来实现的） 8、数模转换操作（数字量在这里是怎样变换成模拟量的，这里采用的转换芯片是8 路并行传输模式，响应时间仅 2us） 9、模数转换操作（一个小小的程序，你旋动电位器可以看到阻值的变化在数码管上变成了一个个的非常直观数字，这里采用的转换芯片是8 路并行传输模式，响应时间仅 2us） 10、矩阵...
