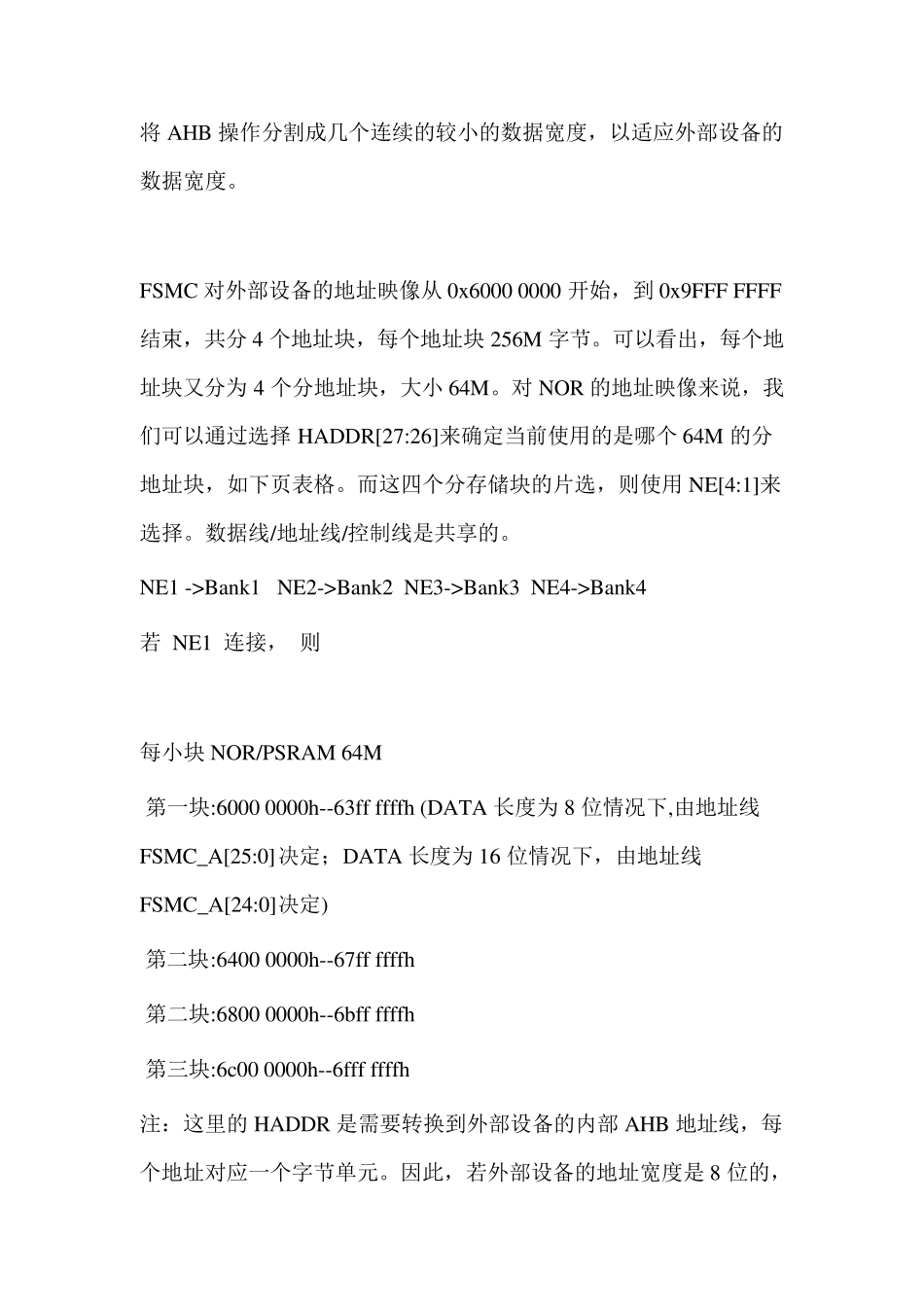

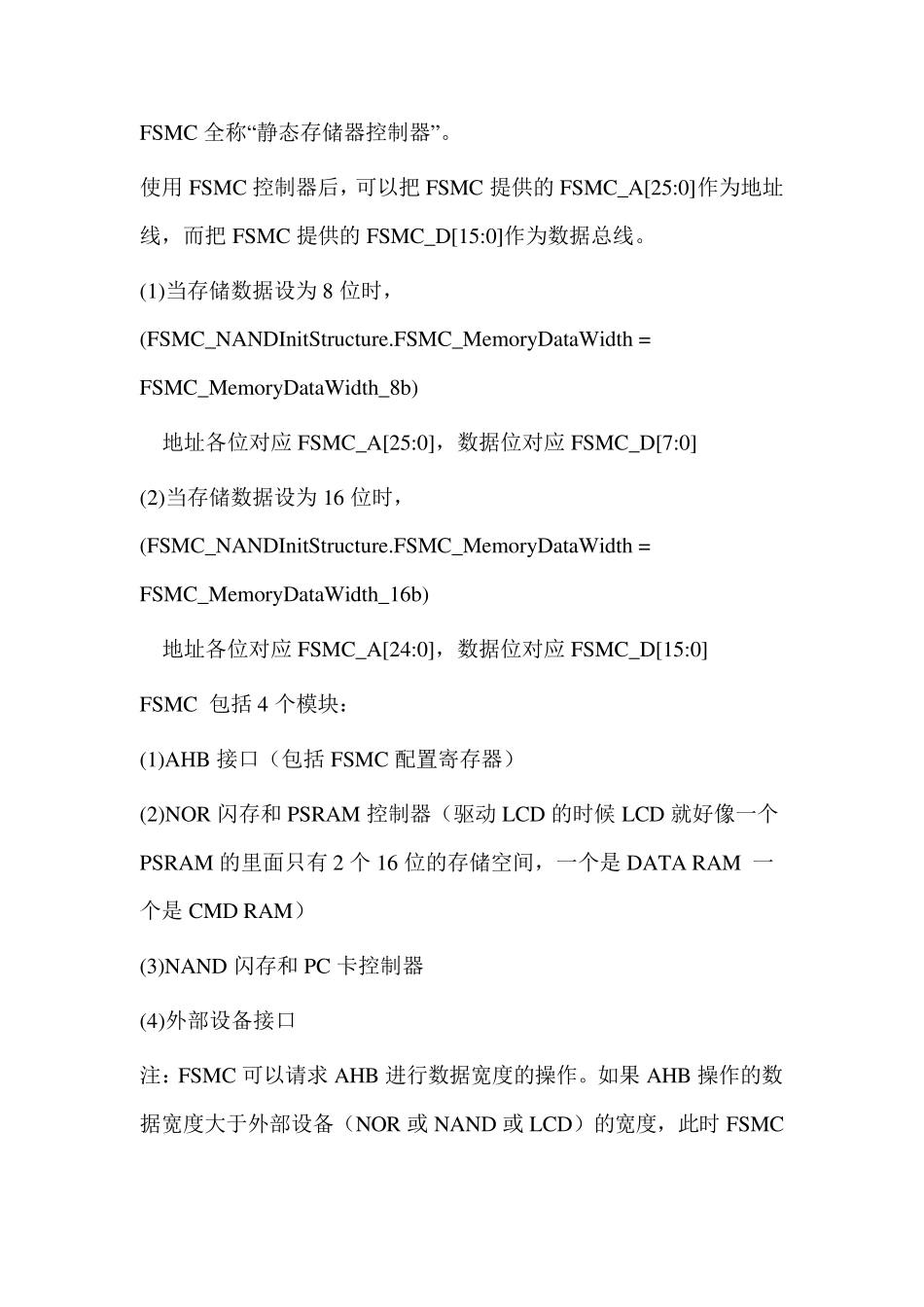

FSMC 全称“静态存储器控制器”。 使用 FSMC 控制器后，可以把 FSMC 提供的 FSMC_A[25:0]作为地址线，而把 FSMC 提供的 FSMC_D[15:0]作为数据总线。 (1)当存储数据设为 8 位时，(FSMC_NANDInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_8b) 地址各位对应 FSMC_A[25:0]，数据位对应 FSMC_D[7:0] (2)当存储数据设为 16 位时，(FSMC_NANDInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_16b) 地址各位对应 FSMC_A[24:0]，数据位对应 FSMC_D[15:0] FSMC 包括 4 个模块： (1)AHB 接口（包括 FSMC 配置寄存器） (2)NOR 闪存和 PSRAM 控制器（驱动 LCD 的时候 LCD 就好像一个PSRAM 的里面只有 2 个 16 位的存储空间，一个是 DATA RAM 一个是 CMD RAM） (3)NAND 闪存和 PC 卡控制器 (4)外部设备接口 注：FSMC 可以请求 AHB 进行数据宽度的操作。如果 AHB 操作的数据宽度大于外部设备（NOR 或 NAND 或 LCD）的宽度，此时 FSMC将AHB 操作分割成几个连续的较小的数据宽度，以适应外部设备的数据宽度。 FSMC 对外部设备的地址映像从 0x 6000 0000 开始，到 0x 9FFF FFFF结束，共分4 个地址块，每个地址块 256M 字节。可以看出，每个地址块又分为 4 个分地址块，大小64M。对 NOR 的地址映像来说，我们可以通过选择 HADDR[27:26]来确定当前使用的是哪个64M 的分地址块，如下页表格。而这四个分存储块的片选，则使用 NE[4:1]来选择。数据线/地址线/控制线是共享的。 NE1 ->Ban k 1 NE2->Ban k 2 NE3->Ban k 3 NE4->Ban k 4 若 NE1 连接， 则 每小块 NOR/PSRAM 64M 第一块:6000 0000h --63ff ffffh (DATA 长度为 8 位情况下,由地址线FSMC_A[25:0]决定；DATA 长度为 16 位情况下，由地址线FSMC_A[24:0]决定) 第二块:6400 0000h --67ff ffffh 第二块:6800 0000h --6bff ffffh 第三块:6c00 0000h --6fff ffffh 注：这里的HADDR 是需要转换到外部设备的内部AHB 地址线，每个地址对应一个字节单元。因此，若外部设备的地址宽度是 8 位的，则HADDR[25:0]与STM32 的CPU 引脚FSMC_A[25:0] 一一对应，最大可以访问64M 字节的空间。若外部设备的地址宽度是 16 位的，则是 HADDR[25:1] 与STM32 的CPU 引脚FSMC_A[24:0] 一一对应。在应用的时候，可以将 FSMC_A 总线连接到存储器或其他外设...
