交换机划分Vlan配置实验报告VIP专享

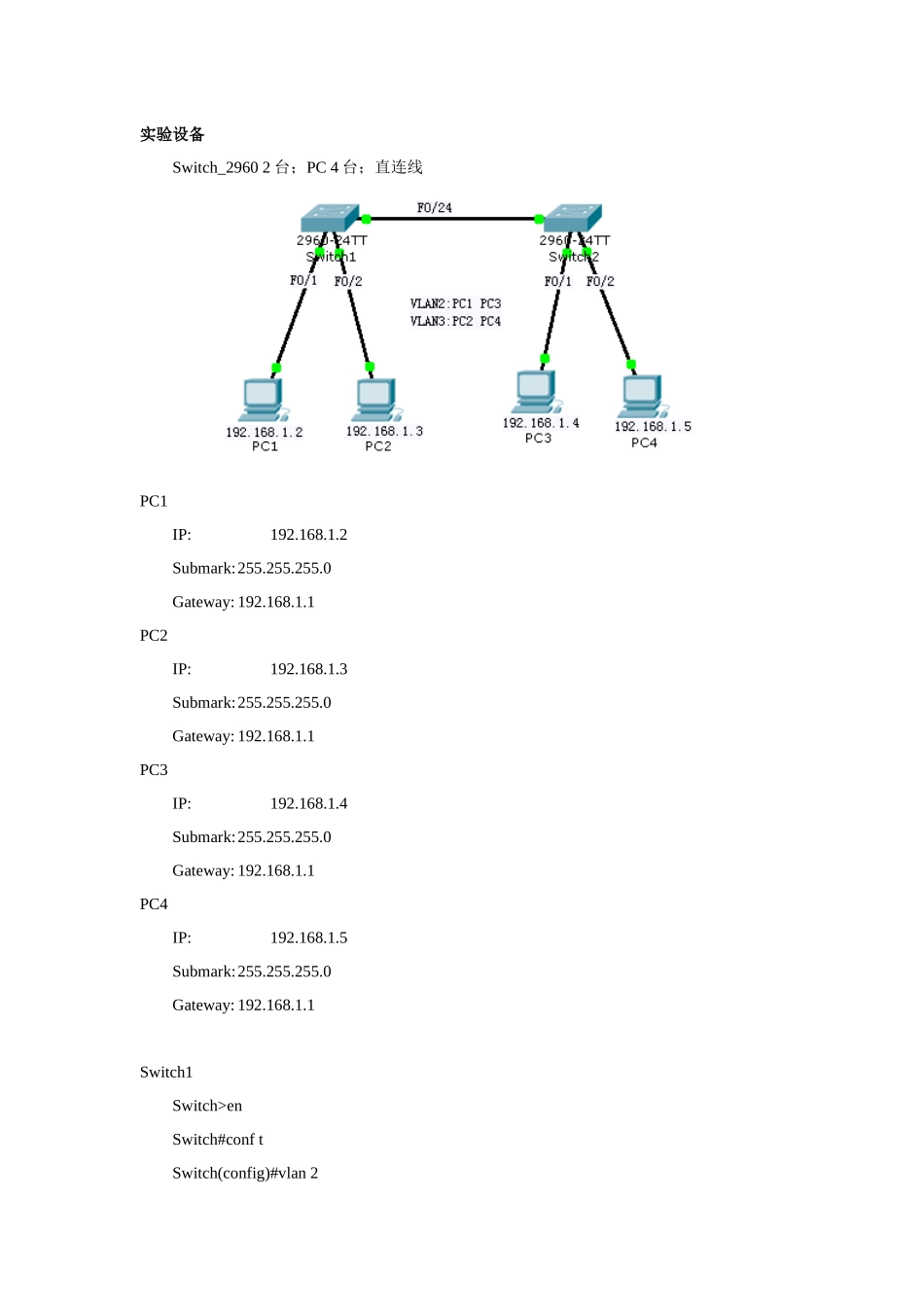

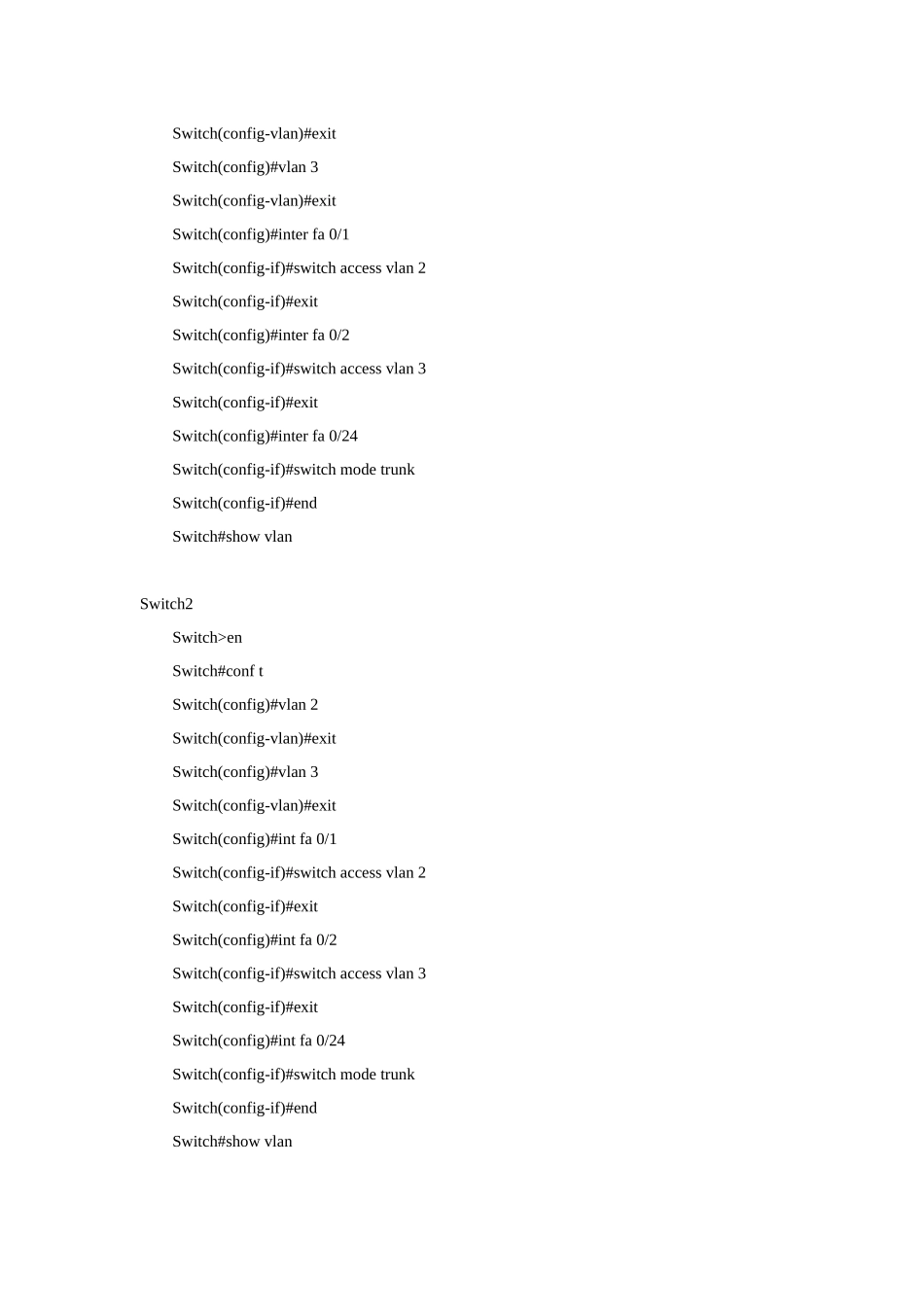

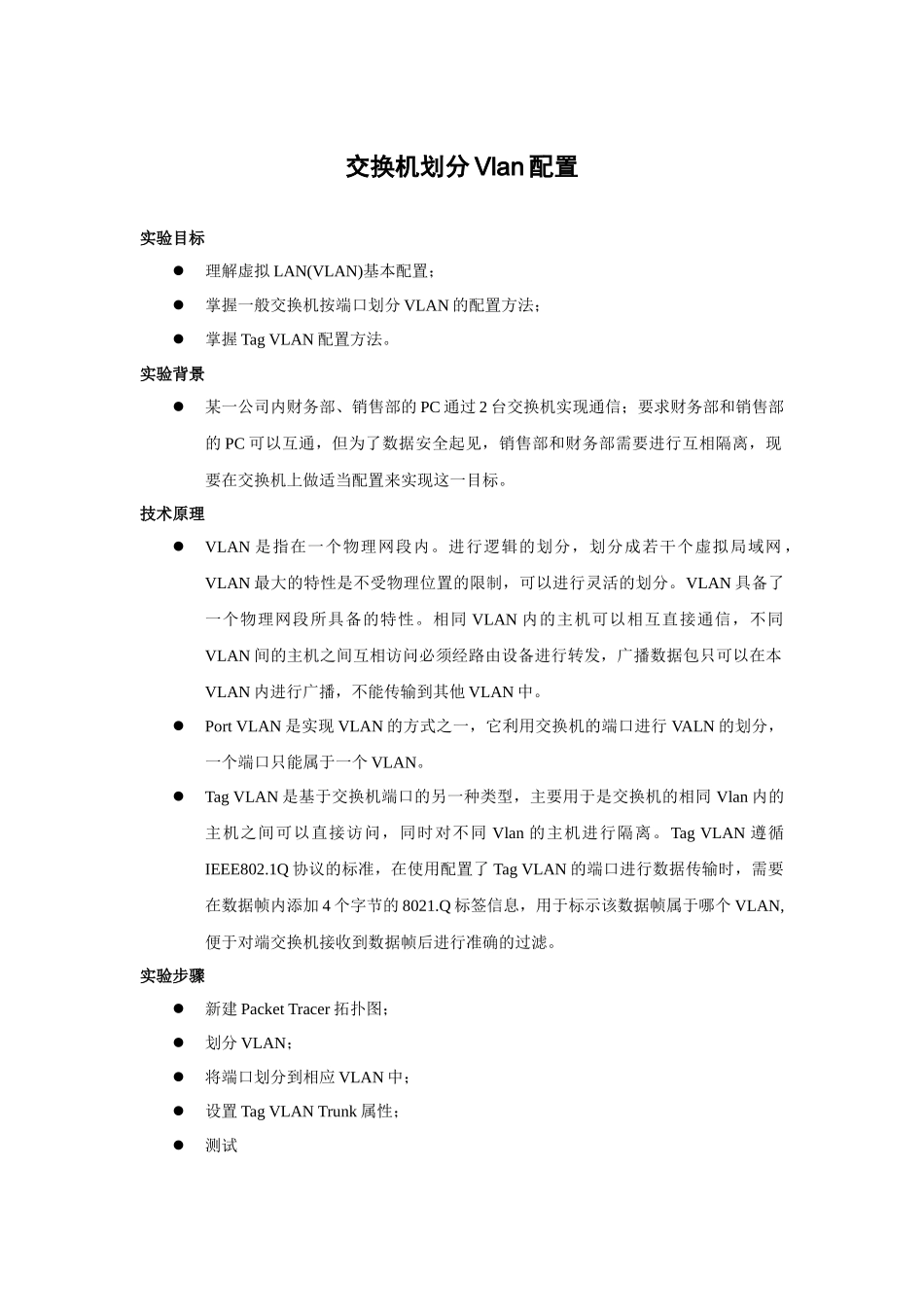

交换机划分 Vlan 配置实验目标理解虚拟 LAN(VLAN)基本配置；掌握一般交换机按端口划分 VLAN 的配置方法；掌握 Tag VLAN 配置方法。实验背景某一公司内财务部、销售部的 PC 通过 2 台交换机实现通信；要求财务部和销售部的 PC 可以互通，但为了数据安全起见，销售部和财务部需要进行互相隔离，现要在交换机上做适当配置来实现这一目标。技术原理VLAN 是指在一个物理网段内。进行逻辑的划分，划分成若干个虚拟局域网 ，VLAN 最大的特性是不受物理位置的限制，可以进行灵活的划分。VLAN 具备了一个物理网段所具备的特性。相同 VLAN 内的主机可以相互直接通信，不同VLAN 间的主机之间互相访问必须经路由设备进行转发，广播数据包只可以在本VLAN 内进行广播，不能传输到其他 VLAN 中。Port VLAN 是实现 VLAN 的方式之一，它利用交换机的端口进行 VALN 的划分，一个端口只能属于一个 VLAN。Tag VLAN 是基于交换机端口的另一种类型，主要用于是交换机的相同 Vlan 内的主机之间可以直接访问，同时对不同 Vlan 的主机进行隔离。Tag VLAN 遵循IEEE802.1Q 协议的标准，在使用配置了 Tag VLAN 的端口进行数据传输时，需要在数据帧内添加 4 个字节的 8021.Q 标签信息，用于标示该数据帧属于哪个 VLAN,便于对端交换机接收到数据帧后进行准确的过滤。实验步骤新建 Packet Tracer 拓扑图；划分 VLAN；将端口划分到相应 VLAN 中；设置 Tag VLAN Trunk 属性；测试实验设备Switch_2960 2 台；PC 4 台；直连线PC1IP:192.168.1.2Submark:255.255.255.0Gateway: 192.168.1.1PC2IP:192.168.1.3Submark:255.255.255.0Gateway: 192.168.1.1PC3IP:192.168.1.4Submark:255.255.255.0Gateway: 192.168.1.1PC4IP:192.168.1.5Submark:255.255.255.0Gateway: 192.168.1.1Switch1Switch>enSwitch#conf tSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exitSwitch(config)#inter fa 0/1Switch(config-if)#switch access vlan 2Switch(config-if)#exitSwitch(config)#inter fa 0/2Switch(config-if)#switch access vlan 3Switch(config-if)#exitSwitch(config)#inter fa 0/24Switch(config-if)#switch mode trunkSwitch(config-if)#endSwitch#show vlanSwitch2Switch>enSwitch#conf tSwitch(config)#vlan 2Switch(config-v...
