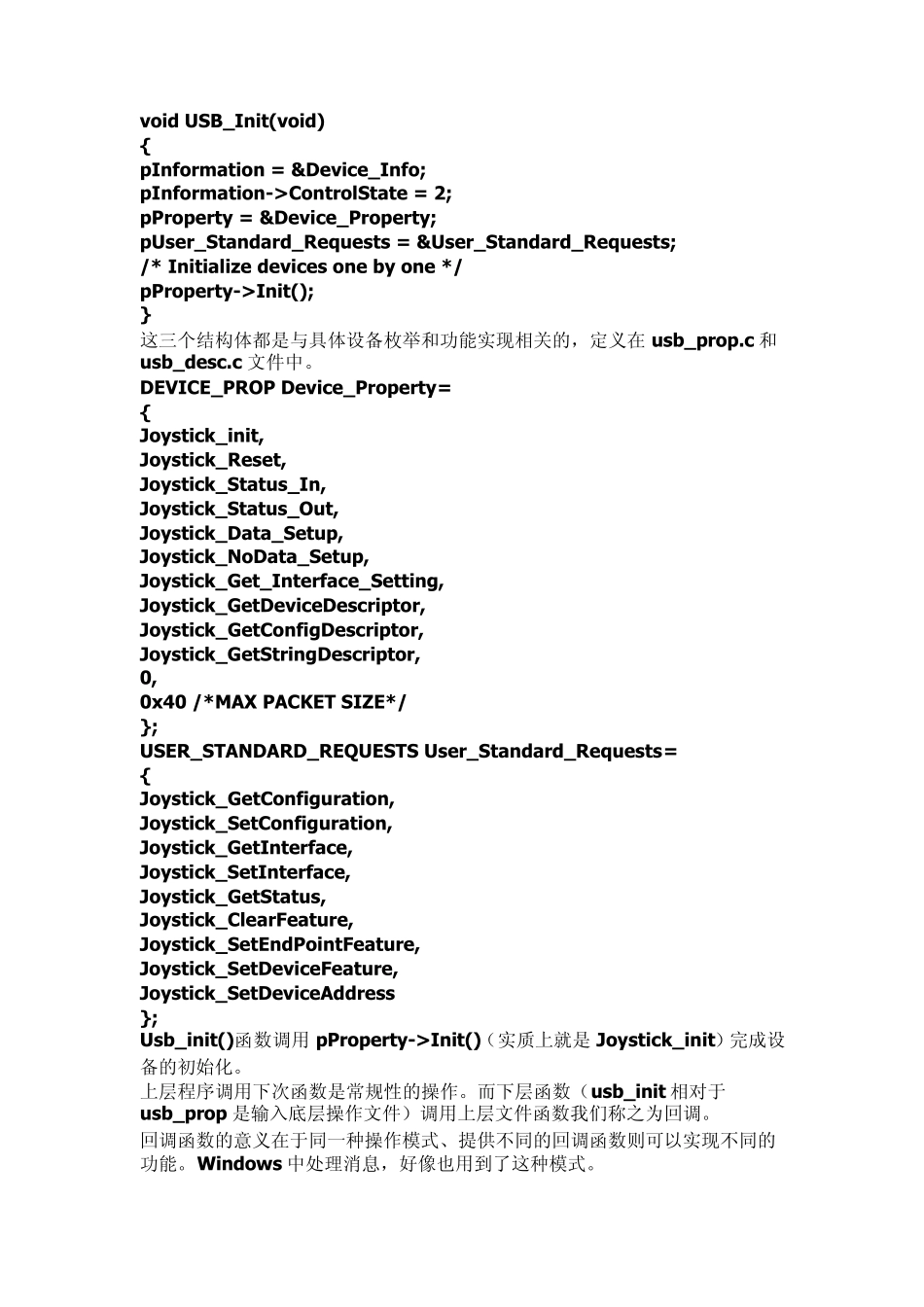

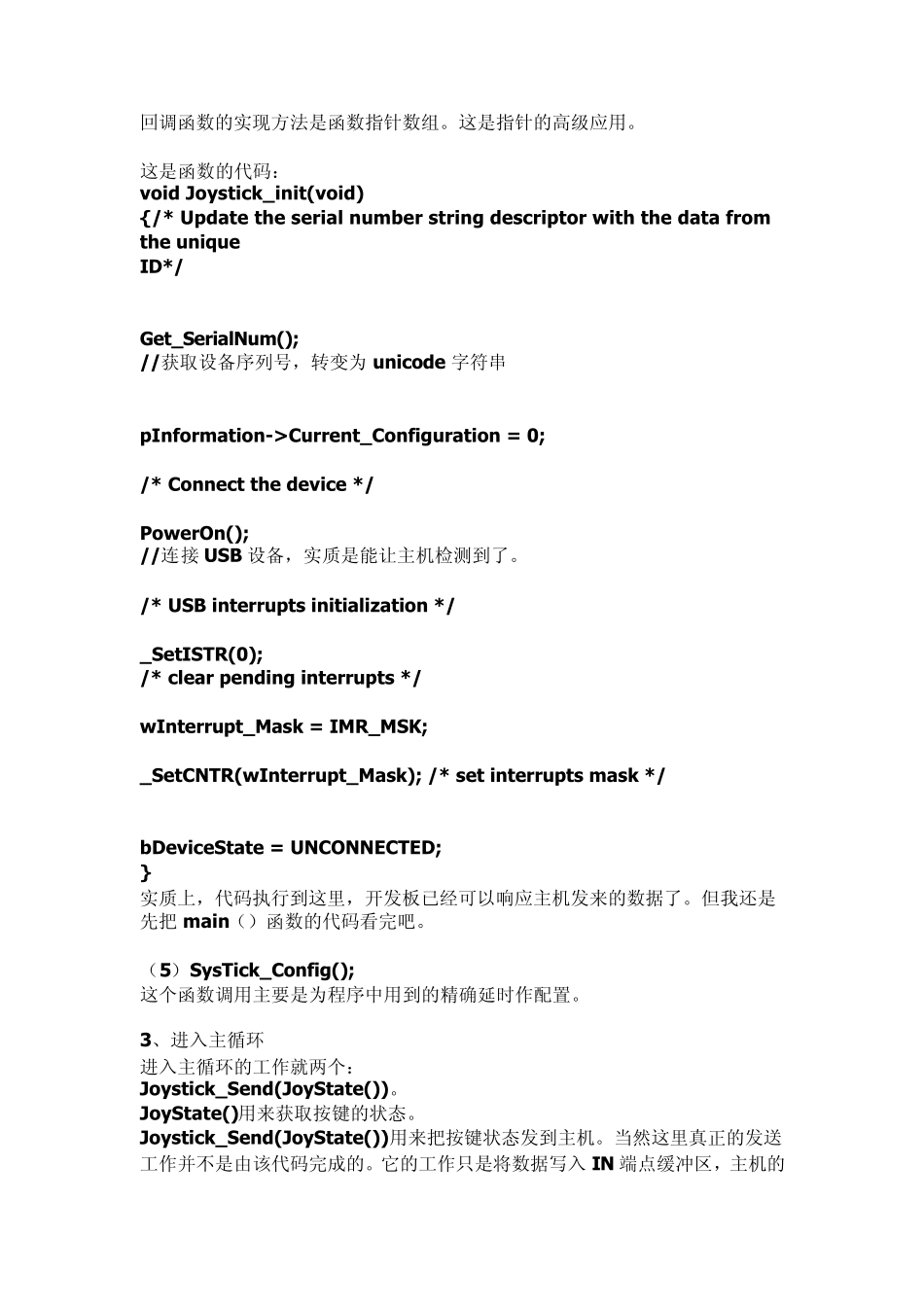

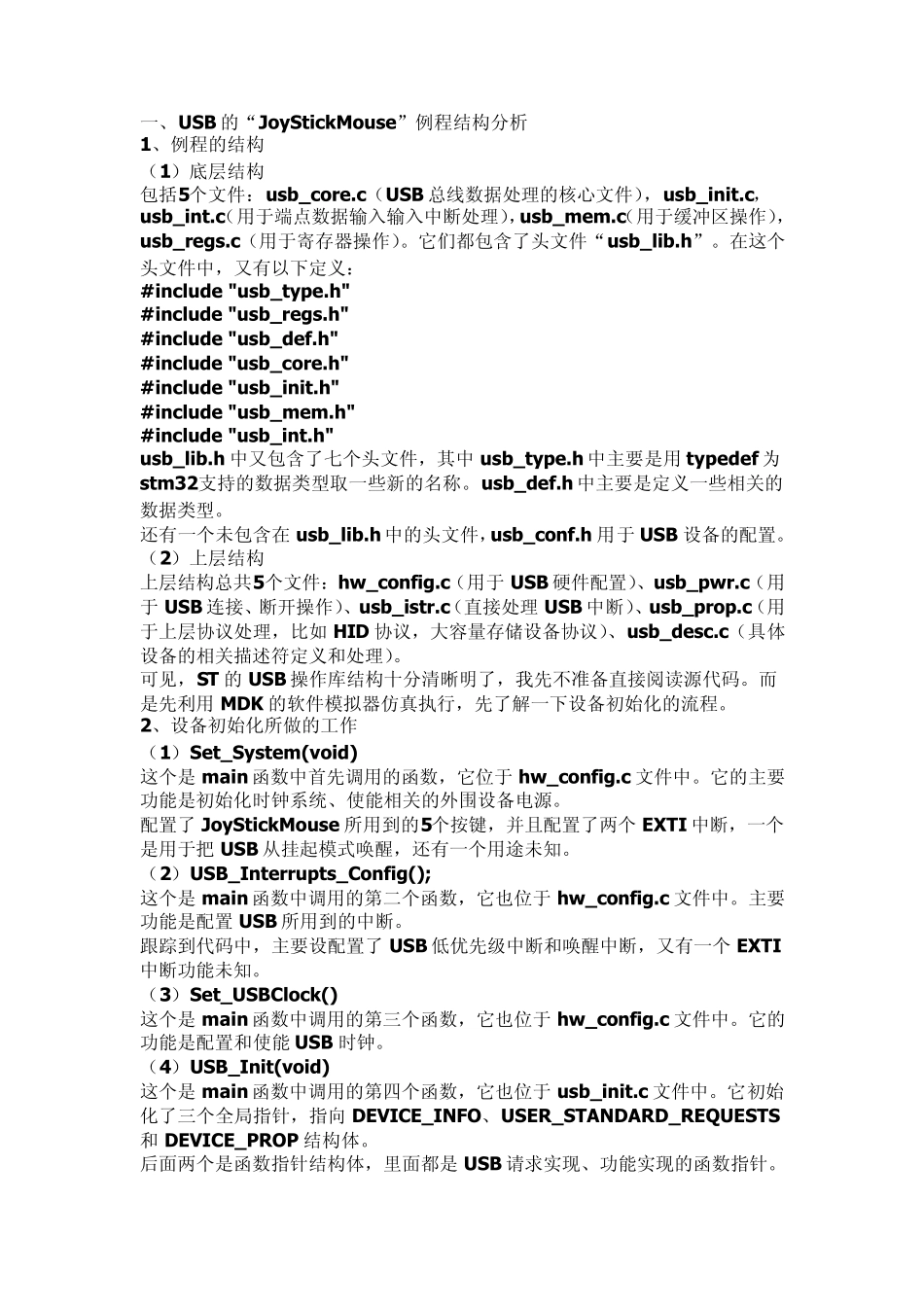

一、USB 的“JoyStickMouse”例程结构分析 1、例程的结构 （1）底层结构 包括5个文件：usb_core.c（USB 总线数据处理的核心文件），usb_init.c，usb_int.c（用于端点数据输入输入中断处理），usb_mem.c（用于缓冲区操作），usb_regs.c（用于寄存器操作）。它们都包含了头文件“usb_lib.h”。在这个头文件中，又有以下定义： #include "usb_type.h" #include "usb_regs.h" #include "usb_def.h" #include "usb_core.h" #include "usb_init.h" #include "usb_mem.h" #include "usb_int.h" usb_lib.h 中又包含了七个头文件，其中 usb_type.h 中主要是用 typedef 为stm32支持的数据类型取一些新的名称。usb_def.h 中主要是定义一些相关的数据类型。 还有一个未包含在 usb_lib.h 中的头文件，usb_conf.h 用于 USB 设备的配置。 （2）上层结构 上层结构总共5个文件：hw_config.c（用于 USB 硬件配置）、usb_pwr.c（用于 USB 连接、断开操作）、usb_istr.c（直接处理 USB 中断）、usb_prop.c（用于上层协议处理，比如 HID 协议，大容量存储设备协议）、usb_desc.c（具体设备的相关描述符定义和处理）。 可见，ST 的USB 操作库结构十分清晰明了，我先不准备直接阅读源代码。而是先利用 MDK 的软件模拟器仿真执行，先了解一下设备初始化的流程。 2、设备初始化所做的工作 （1）Set_System(void) 这个是 main 函数中首先调用的函数，它位于 hw_config.c 文件中。它的主要功能是初始化时钟系统、使能相关的外围设备电源。 配置了 JoyStickMouse 所用到的5个按键，并且配置了两个 EXTI 中断，一个是用于把 USB 从挂起模式唤醒，还有一个用途未知。 （2）USB_Interrupts_Config(); 这个是 main 函数中调用的第二个函数，它也位于 hw_config.c 文件中。主要功能是配置 USB 所用到的中断。 跟踪到代码中，主要设配置了 USB 低优先级中断和唤醒中断，又有一个 EXTI中断功能未知。 （3）Set_USBClock() 这个是 main 函数中调用的第三个函数，它也位于 hw_config.c 文件中。它的功能是配置和使能 USB 时钟。 （4）USB_Init(void) 这个是 main 函数中调用的第四个函数，它也位于 usb_init.c 文件中。它初始化了三个全局指针，指向 DEVICE_INFO、USER_STANDARD_REQUESTS和 DEVICE_PROP 结构体。 后面两个是函数指针结构体，里面都是 USB 请求实现、功能实现的函数指针。...
