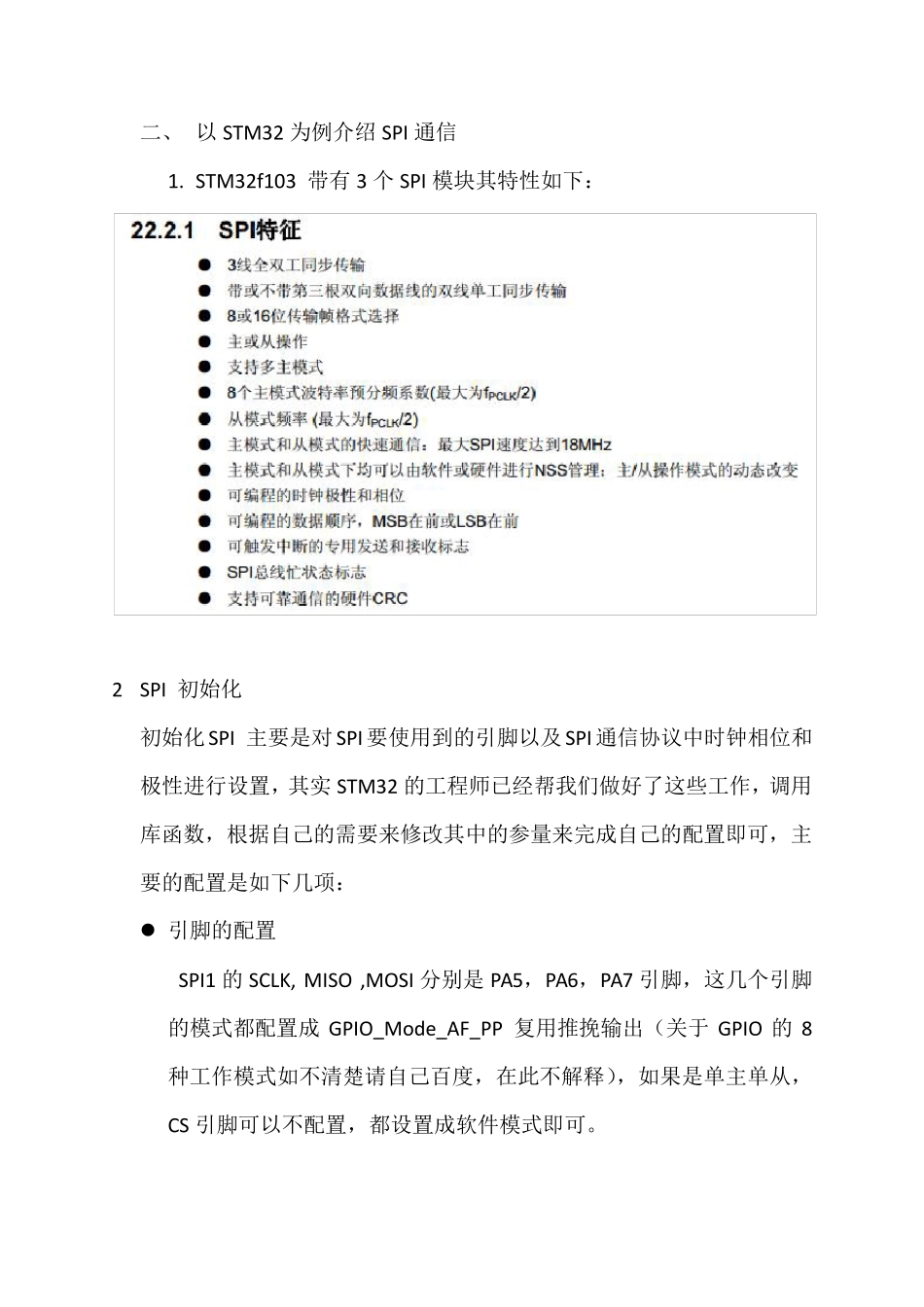

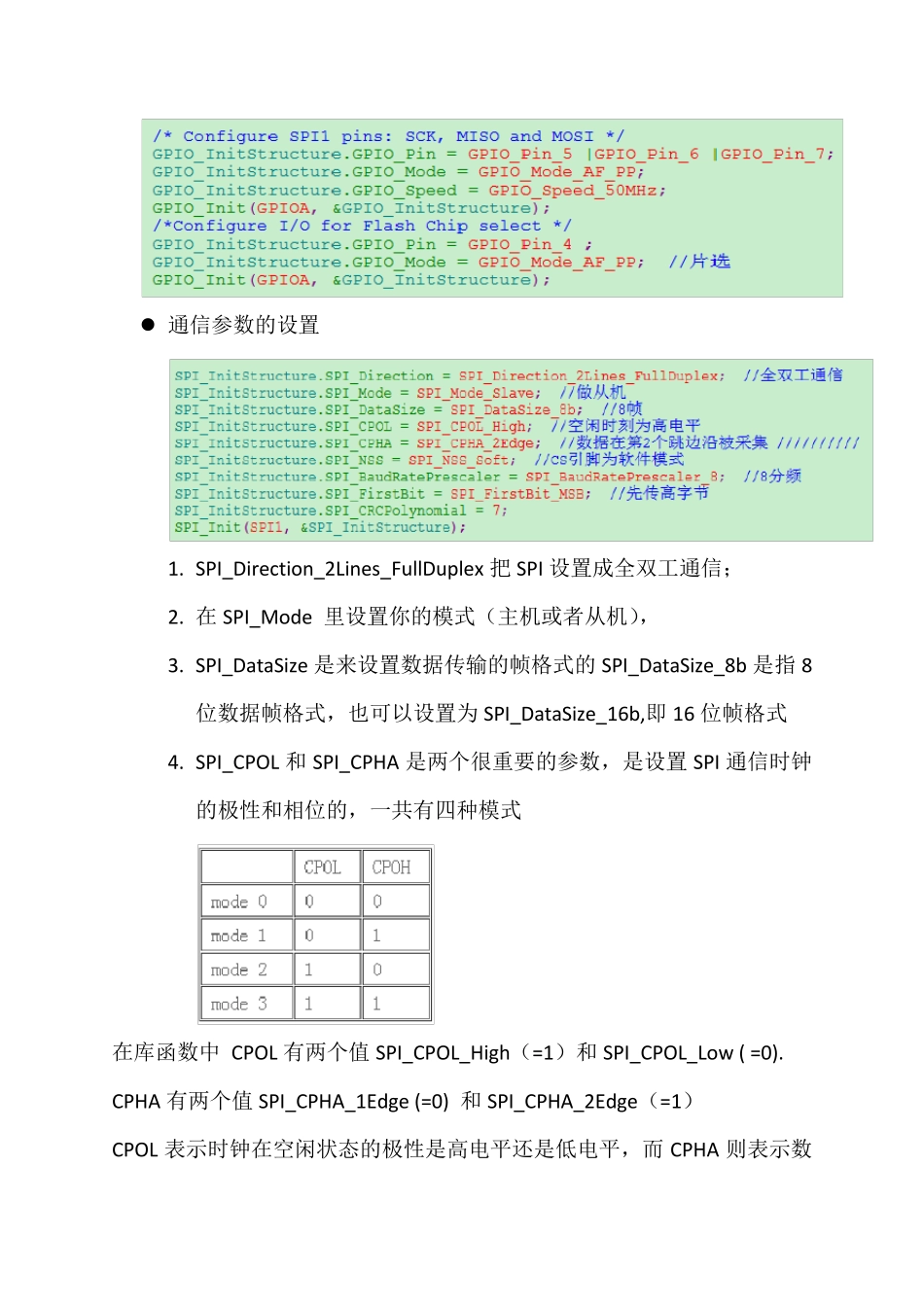

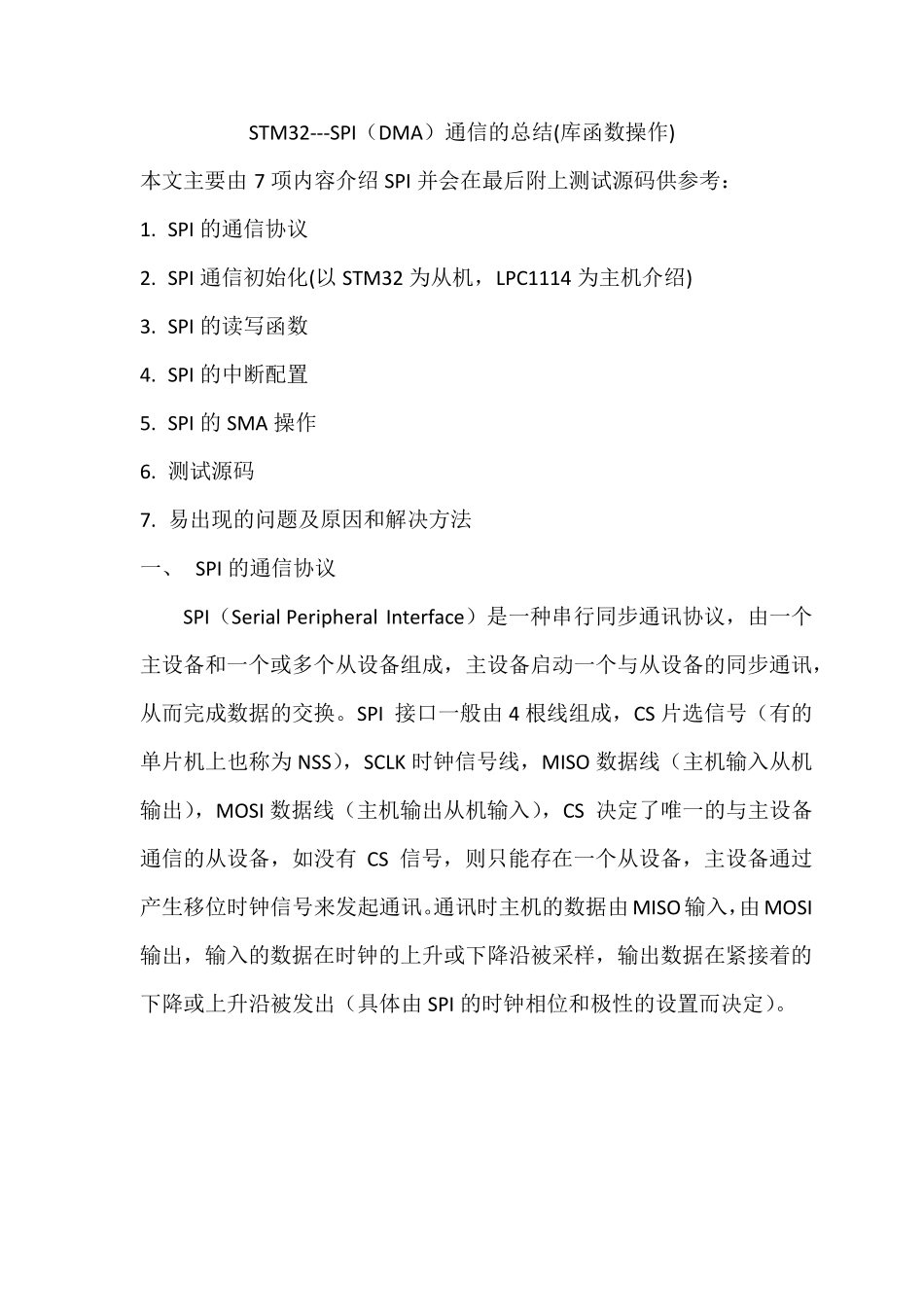

STM32---SPI（DMA）通信的总结(库函数操作) 本文主要由7 项内容介绍SPI 并会在最后附上测试源码供参考： 1. SPI 的通信协议 2. SPI 通信初始化(以STM32 为从机，LPC1114 为主机介绍) 3. SPI 的读写函数 4. SPI 的中断配置 5. SPI 的SMA 操作 6. 测试源码 7. 易出现的问题及原因和解决方法 一、 SPI 的通信协议 SPI（Serial Peripheral Interface）是一种串行同步通讯协议，由一个主设备和一个或多个从设备组成，主设备启动一个与从设备的同步通讯，从而完成数据的交换。SPI 接口一般由4 根线组成，CS 片选信号（有的单片机上也称为NSS），SCLK 时钟信号线，MISO 数据线（主机输入从机输出），MOSI 数据线（主机输出从机输入），CS 决定了唯一的与主设备通信的从设备，如没有 CS 信号，则只能存在一个从设备，主设备通过产生移位时钟信号来发起通讯。通讯时主机的数据由MISO 输入，由MOSI 输出，输入的数据在时钟的上升或下降沿被采样，输出数据在紧接着的下降或上升沿被发出（具体由SPI 的时钟相位和极性的设置而决定）。 二、 以 STM32 为例介绍 SPI 通信 1. STM32f103 带有 3 个 SPI 模块其特性如下： 2 SPI 初始化 初始化 SPI 主要是对 SPI 要使用到的引脚以及 SPI 通信协议中时钟相位和极性进行设置，其实 STM32 的工程师已经帮我们做好了这些工作，调用库函数，根据自己的需要来修改其中的参量来完成自己的配置即可，主要的配置是如下几项：  引脚的配置 SPI1 的 SCLK, MISO ,MOSI 分别是 PA5，PA6，PA7 引脚，这几个引脚的模式都配置成 GPIO_Mo de_AF_PP 复用推挽输出（关于 GPIO 的 8种工作模式如不清楚请自己百度，在此不解释），如果是单主单从，CS 引脚可以不配置，都设置成软件模式即可。  通信参数的设置 1. SPI_Direction_2Lines_FullDuplex 把SPI 设置成全双工通信； 2. 在SPI_Mode 里设置你的模式（主机或者从机）， 3. SPI_DataSize 是来设置数据传输的帧格式的SPI_DataSize_8b 是指8位数据帧格式，也可以设置为SPI_DataSize_16b,即16 位帧格式 4. SPI_CPOL 和SPI_CPHA 是两个很重要的参数，是设置SPI 通信时钟的极性和相位的，一共有四种模式 在库函数中 CPOL 有两个值 SPI_CPOL_High（=1）和SPI_CPOL_Low ( =0). CPHA 有两个值 SPI_CPHA_1Edge (=0) 和SPI_CPHA_2Edge（=1） CPOL 表示时钟在空闲状态...
