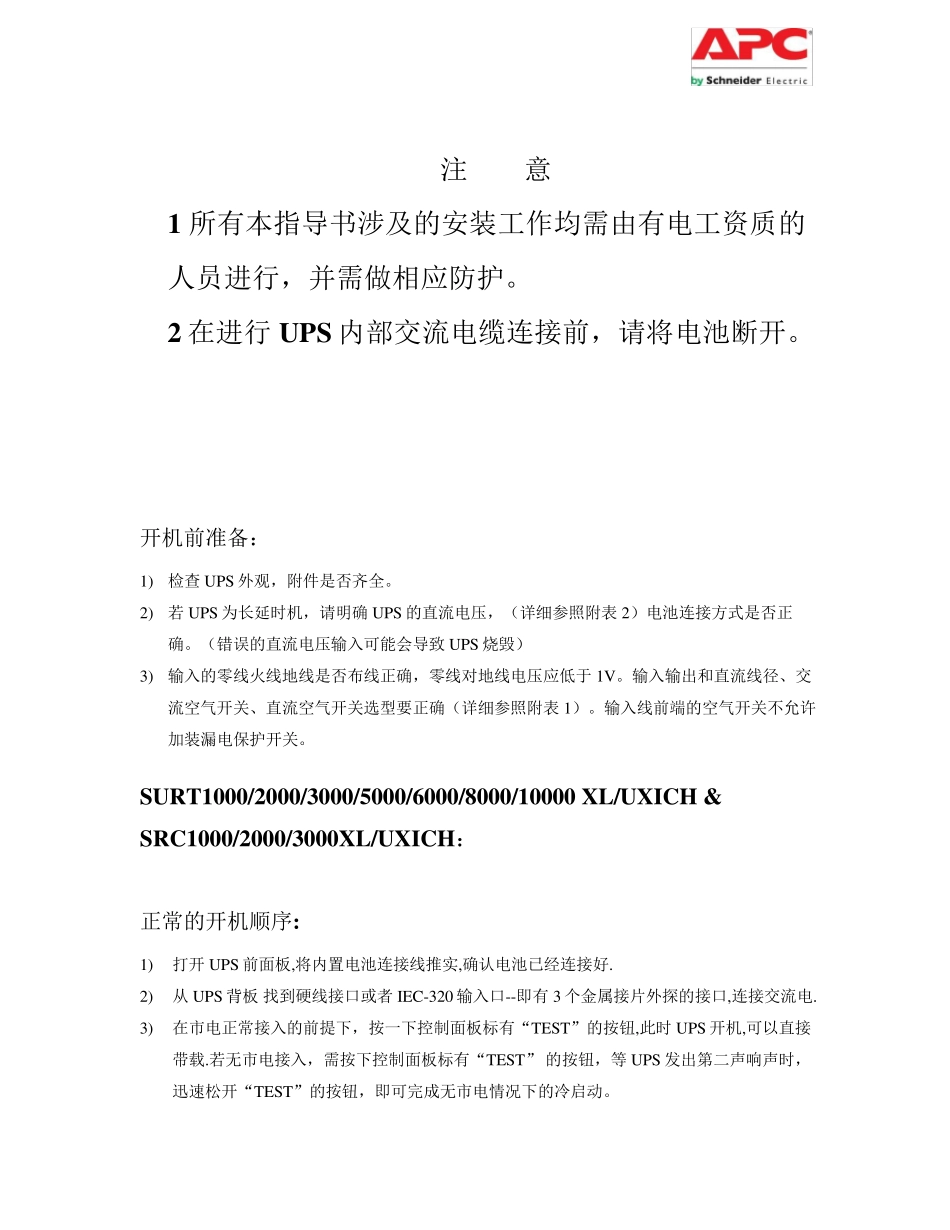

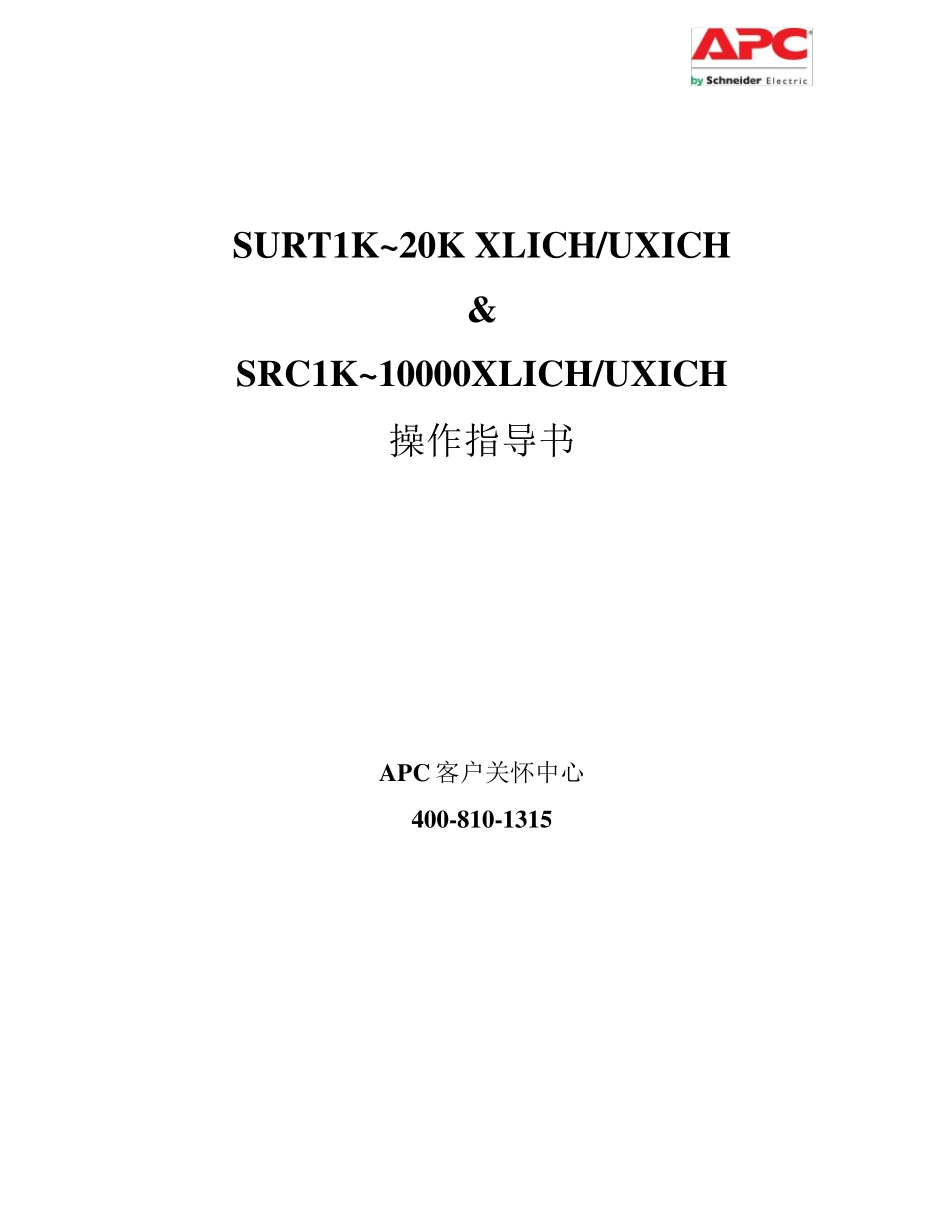

SURT1K~20K XLICH/UXICH & SRC1K~10000XLICH/UXICH 操作指导书 APC 客户关怀中心 400-810-1315 注 意 1 所有本指导书涉及的安装工作均需由有电工资质的人员进行，并需做相应防护。 2 在进行 UPS 内部交流电缆连接前，请将电池断开。 开机前准备： 1) 检查 UPS 外观，附件是否齐全。 2) 若 UPS 为长延时机，请明确 UPS 的直流电压，（详细参照附表 2）电池连接方式是否正确。（错误的直流电压输入可能会导致 UPS 烧毁） 3) 输入的零线火线地线是否布线正确，零线对地线电压应低于 1V。输入输出和直流线径、交流空气开关、直流空气开关选型要正确（详细参照附表 1）。输入线前端的空气开关不允许加装漏电保护开关。 SURT1000/2000/3000/5000/6000/8000/10000 XL/UXICH & SRC1000/2000/3000XL/UXICH： 正常的开机顺序: 1) 打开 UPS 前面板,将内置电池连接线推实,确认电池已经连接好. 2) 从UPS 背板 找到硬线接口或者IEC-320 输入口--即有 3 个金属接片外探的接口,连接交流电. 3) 在市电正常接入的前提下，按一下控制面板标有“TEST”的按钮,此时 UPS 开机,可以直接带载.若无市电接入，需按下控制面板标有“TEST” 的按钮，等 UPS 发出第二声响声时，迅速松开“TEST”的按钮，即可完成无市电情况下的冷启动。 4) 开机过程中,U PS 首先会进行自检,所有指示灯会闪一下,同时转电池工作几秒钟时间,大约30秒后切换到正常状态,交流工作指示灯亮绿灯.此时可以打开U PS 所带的负载. 5) 如果需要关闭U PS,直接按住关机按钮3 秒钟左右.U PS 所有指示灯熄灭.输出中断. 6) 控制面板指示灯含义: A. 负载容量指示灯： 这5 个指示灯显示负载容量。从下向上依次是17%，34%，51%，68%，85%。例如，如果三个指示灯亮着，表示此时U PS 连接的负载为其容量的51% 至68%。 B. 在线状态指示灯： U PS 接通市电，向连接的设备提供电源。 C. 电池供电指示灯： 当市电失效时，U PS 可以在一段时间内用其内部电池向连接的设备供电。用电池供电时，U PS 每隔30 秒钟发出一次警报（4 声“嘟”声）。当U PS 返回在线操作时，警报停止。 D. 旁路指示灯： 此指示灯亮，表示U PS 正处于“旁路”模式。在此模式时，不能使用备用的电池供电，市电被直接输送到连接的负载。 E. 过载指示灯： 当发生过载情况（即连接的设备超过U PS 所定义的“最大负载”）时，U PS 会发出持续警...
