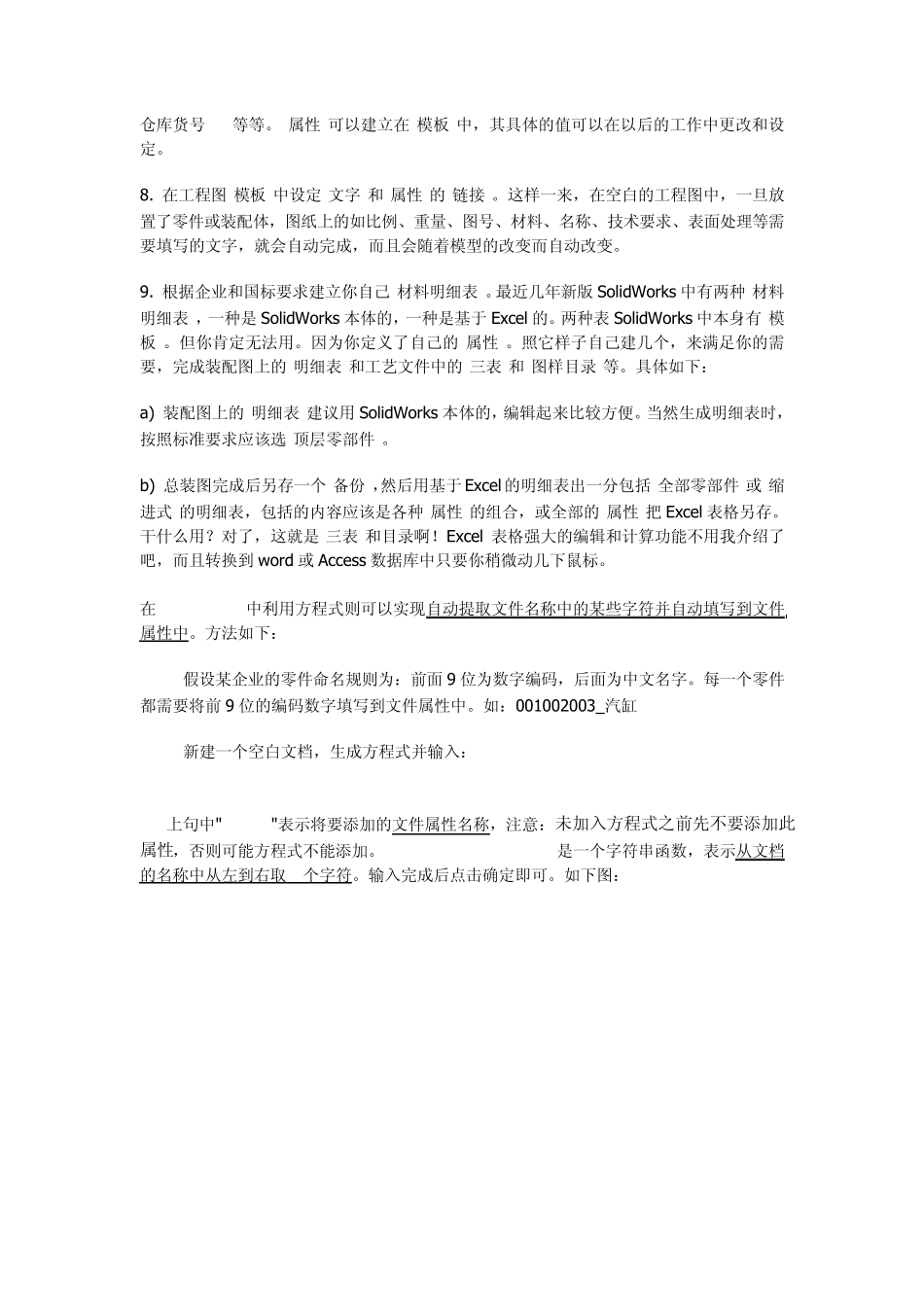

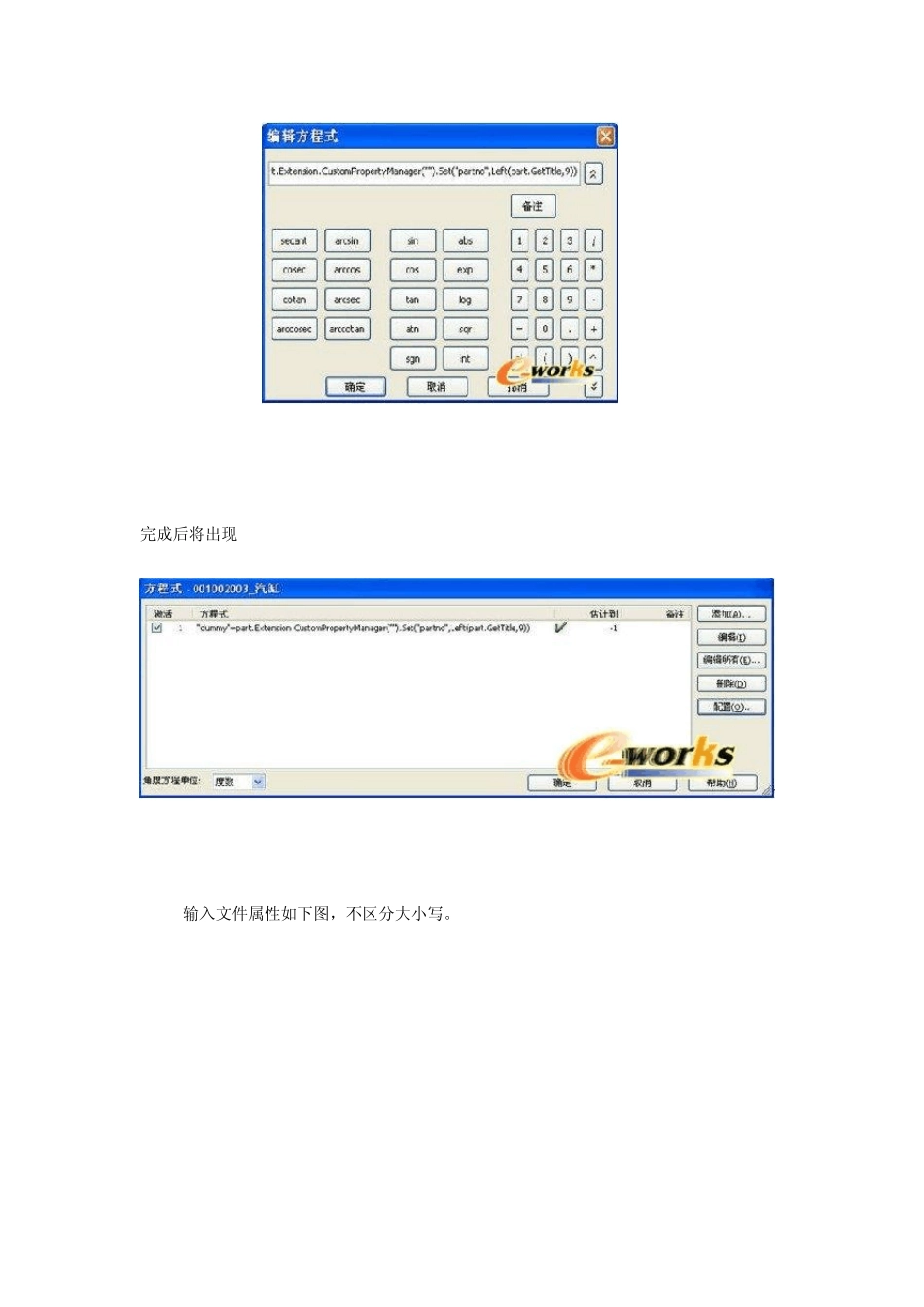

SW 在企业中的使用心得SolidWorks 是一个三维CAD 软件，它功能完善，可以进行三维实体曲面建模、渲染，完成动画。现在，随着 SolidWorks 的功能日益完善、使用越来越贴近用户，价格也越来越低，使用SolidWorks 的企业也越来越多。 但目前大部分培训材料讨论的多是建模渲染的技巧，而国内大绝大部分的技术、设计人员必须要把自己的设计完成平面图纸和工艺文件，这样才能使自己的设计让别人明白。（毕竟完全直接使用数控加工设备的企业不是很多。）我们的技术人员大部分时间不是在思考和设计方面，而是用在图纸的绘制上。 其实SolidWorks 在图纸管理和工程图方面也是十分强大的，正确的使用可以大大降低工程技术人员的劳动强度，事半功倍，解放生产力，真正成为“工程师”。 我和我的同仁使用AutoCAD 已有十多年了。不谦虚的说，应该是国内使用ACAD 最早的一批，怀着对 Autodesk 公司无比崇敬的心情，后来使用过他们的MDT。随着 PRO-E、UG 的流行，也曾是他们的一族。而现在已完全使用SolidWorks，因为设置好的SolidWorks，设计和出图时间绝对比 ACAD 快， 而且它最大的好处就是，直观、图面错误少。一旦有新的系列产品的设计，或者有部分部件改动再出一套新图纸和三表几乎不用什么时间，而且不担心会错（如忘了改装配图上的尺寸、线条、图号等）。下面就把我们的一些心得分享给各位同行。 1. 首先，当然要掌握 SolidWorks 的基本三维的建模、装配并学会如何出工程图。废话？？No！！因为这不是我们讨论的关键。其实只要掌握基本的就可以了，因为企业中大多数的零部件并不复杂，顶多是有点繁。建模技巧高了，只不过建模的特征树简单点罢了。 2. 建立“模板”——templates。包括零件、装配体和各种幅面的工程图。这样在“新建”时，可以直接调用你保存的“模板”直接工作。 3. 必须学会使用“配置”——ConfigurationManager。因为企业中大部分零部件都是系列化的。结构大同小异，只不过是尺寸改变、多几个孔、加几个特征的区别。在装配图中也是多几个少几个零部件。这样可以节省大部分建模和出图的时间（绝对地省啊！）。这样也可同时建立好常用的“标准件”，如紧固件，密封件和常用件。网上可以到处下载，特殊的你也可以自己制作。（让别人制作是要拿银子换滴！） 4. 使用“配置”的同时，SW 会建立基于 Excel“系列零件设计表”，你可以直接编辑来改变零部件的尺寸和结构，而且这在出图时也很有用，它能直接粘贴...
