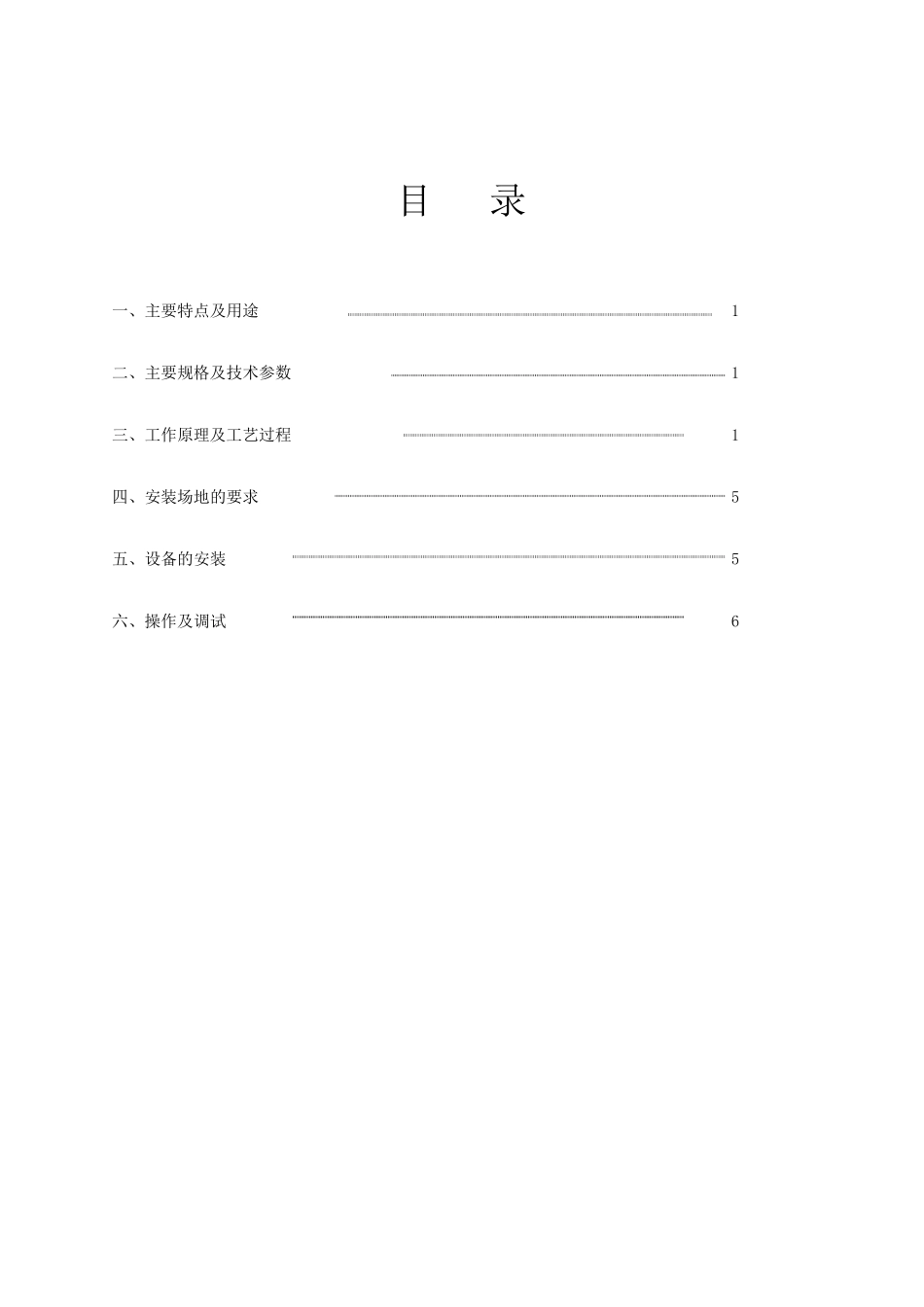

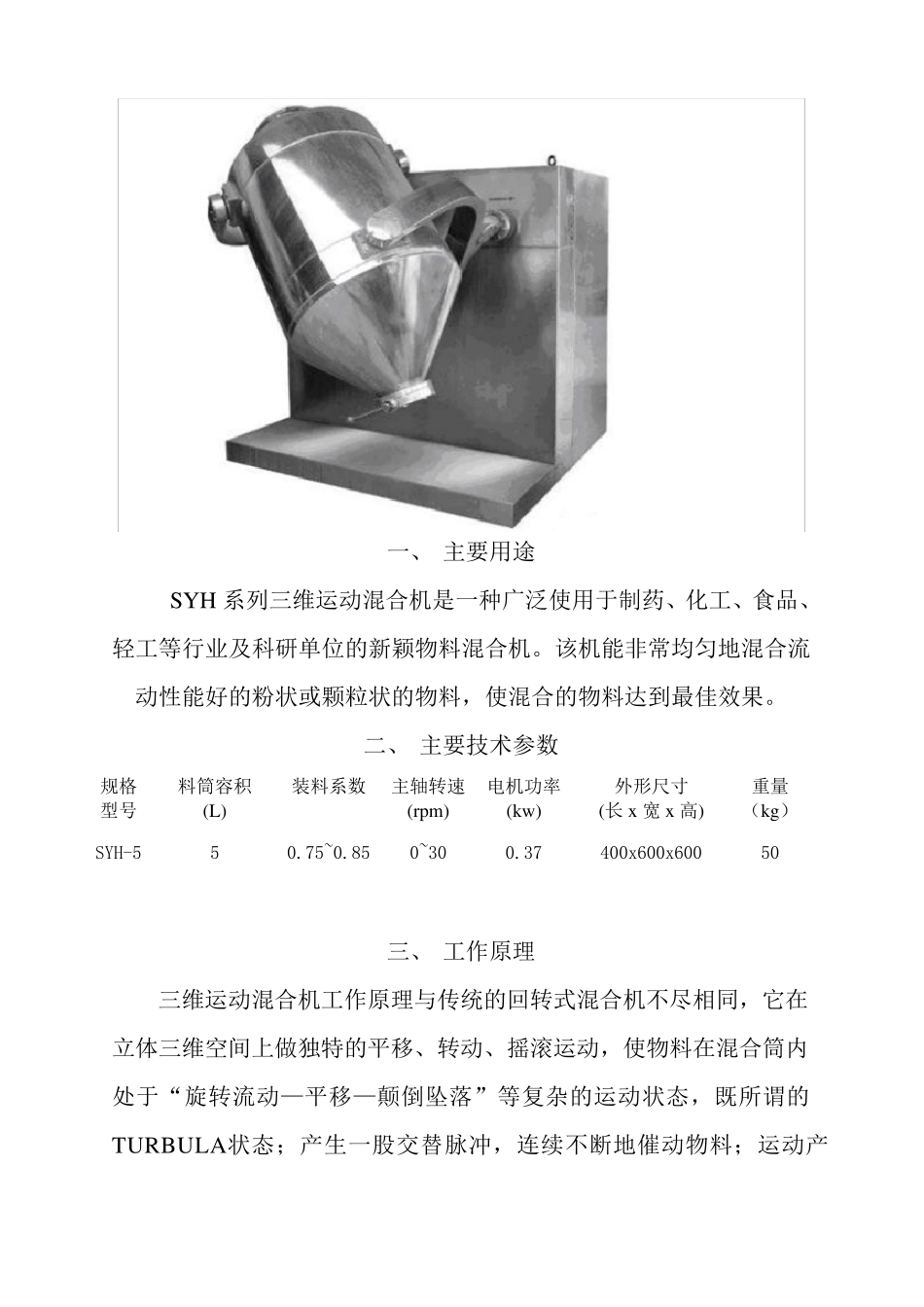

SY H 型三维混合机 使 用 说 明 书 常州市益民干燥设备有限公司 目 录 一、主要特点及用途 1 二、主要规格及技术参数 1 三、工作原理及工艺过程 1 四、安装场地的要求 5 五、设备的安装 5 六、操作及调试 6 一、 主要用途 SYH 系列三维运动混合机是一种广泛使用于制药、化工、食品、轻工等行业及科研单位的新颖物料混合机。该机能非常均匀地混合流动性能好的粉状或颗粒状的物料，使混合的物料达到最佳效果。 二、 主要技术参数 规格型号 料筒容积 (L) 装料系数 主轴转速 (rpm) 电机功率 (kw) 外形尺寸 (长x宽x高) 重量 （kg） SYH-5 5 0.75~0.85 0~30 0.37 400x600x600 50 三、 工作原理 三维运动混合机工作原理与传统的回转式混合机不尽相同，它在立体三维空间上做独特的平移、转动、摇滚运动，使物料在混合筒内处于“旋转流动—平移—颠倒坠落”等复杂的运动状态，既所谓的TURBULA状态；产生一股交替脉冲，连续不断地催动物料；运动产 生的湍流则具有变化的能量梯度，从而使被混合的的物料中各质点具有不同的运动状态，各质点在频繁的运动扩散中不断的改变自己所处的位置，产生了满意的混合效果。 物料混合中最忌的两点：一混合运动中离心力的存在，它能使不同密度的被混合物料产生偏析；二：被混合物料成团块状和聚积运动，是物料不能有效的扩散掺和，三维运动混合机的运动状态客服上述弊病，它是目前国际上理想的高效能混合设备。 四：结构特征 三维运动混合机由机座、驱动系统、三维运动机构、混合筒及电器控制系统部分组成。与物料直接接触的混合筒采用优质不锈钢材料制造，筒体内壁精密抛光。 1、 机座： 该机机座由型钢制成，外包不锈钢镜面面板，机座结构合理，能有效的稳定整机，完全符合药品生产的GMP要求。 2、 驱动系统： 该机的驱动系统由电机、传动减速系统、变频器、及控制系统组成传动减速系统，设计简练传动平稳可靠。变频器能有效地缓冲重载启动的惯性，还能准确的选择停机时料筒的最佳位置，以方便进料或出料。 3、 三维运动机构 为是混料筒能在立体三维空间做复杂的平动、转动、摇滚运动，该机设计有独特的主动、从动双轴及二轴端三维运动摇臂结构，从动轴作柔性设计，使该机运动更加灵活、轻便、调试、维修更加方便。 三维运动摇臂机构采用全不锈钢材质，经抛光处理，造型美观，可在 10 万级、1 万级及 100 级洁净区域内使用。 4、 混料筒： 本机...
