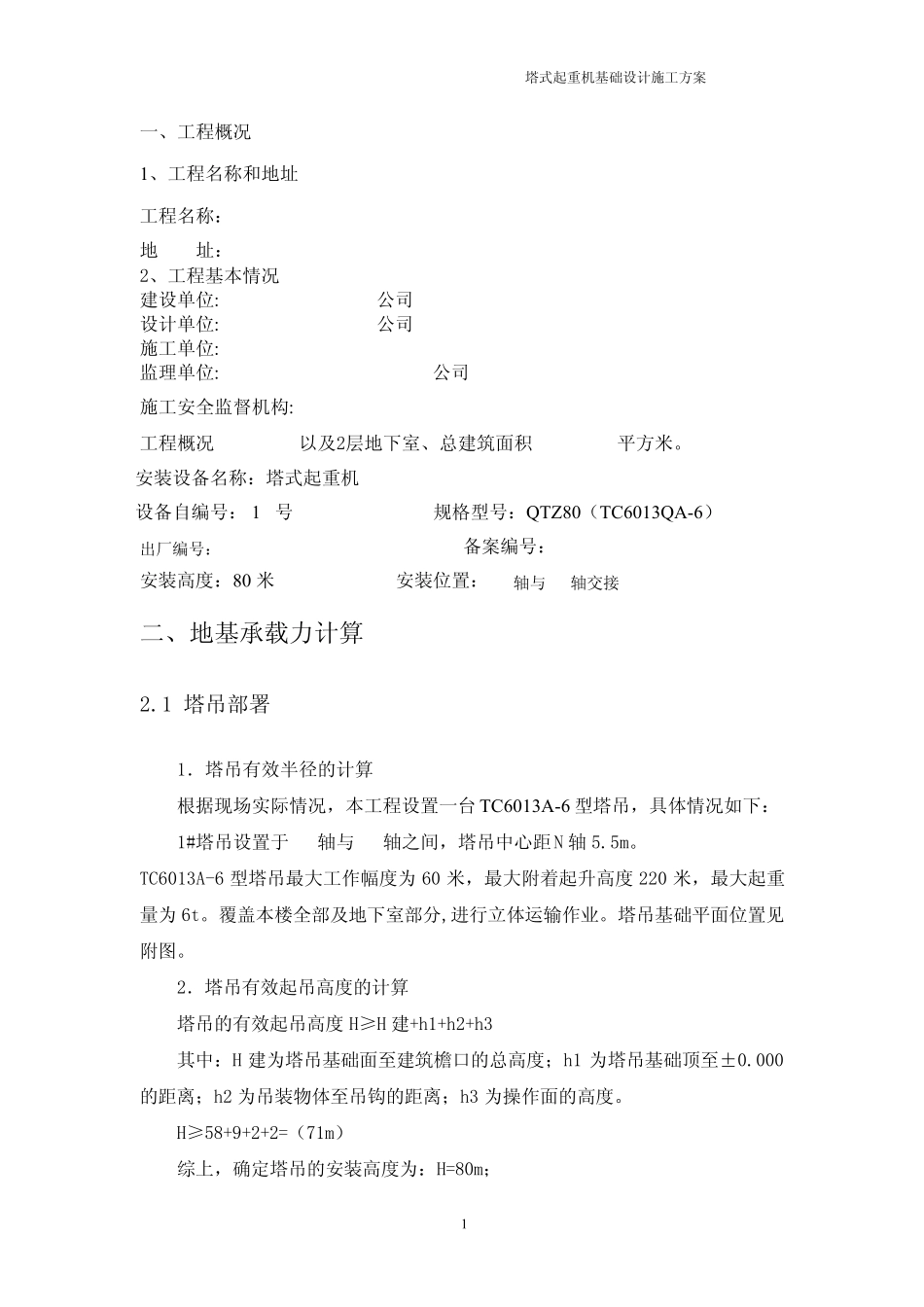

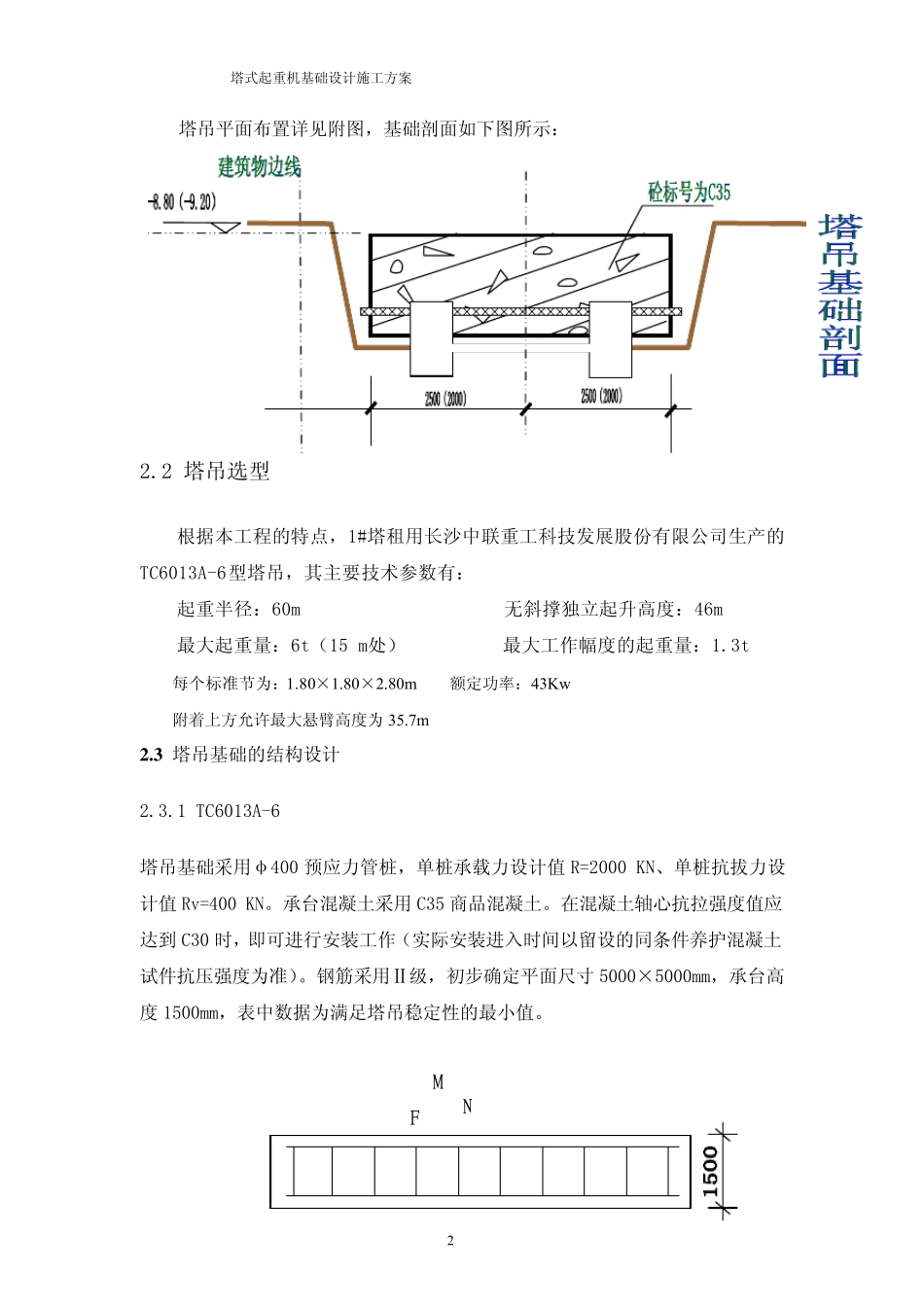

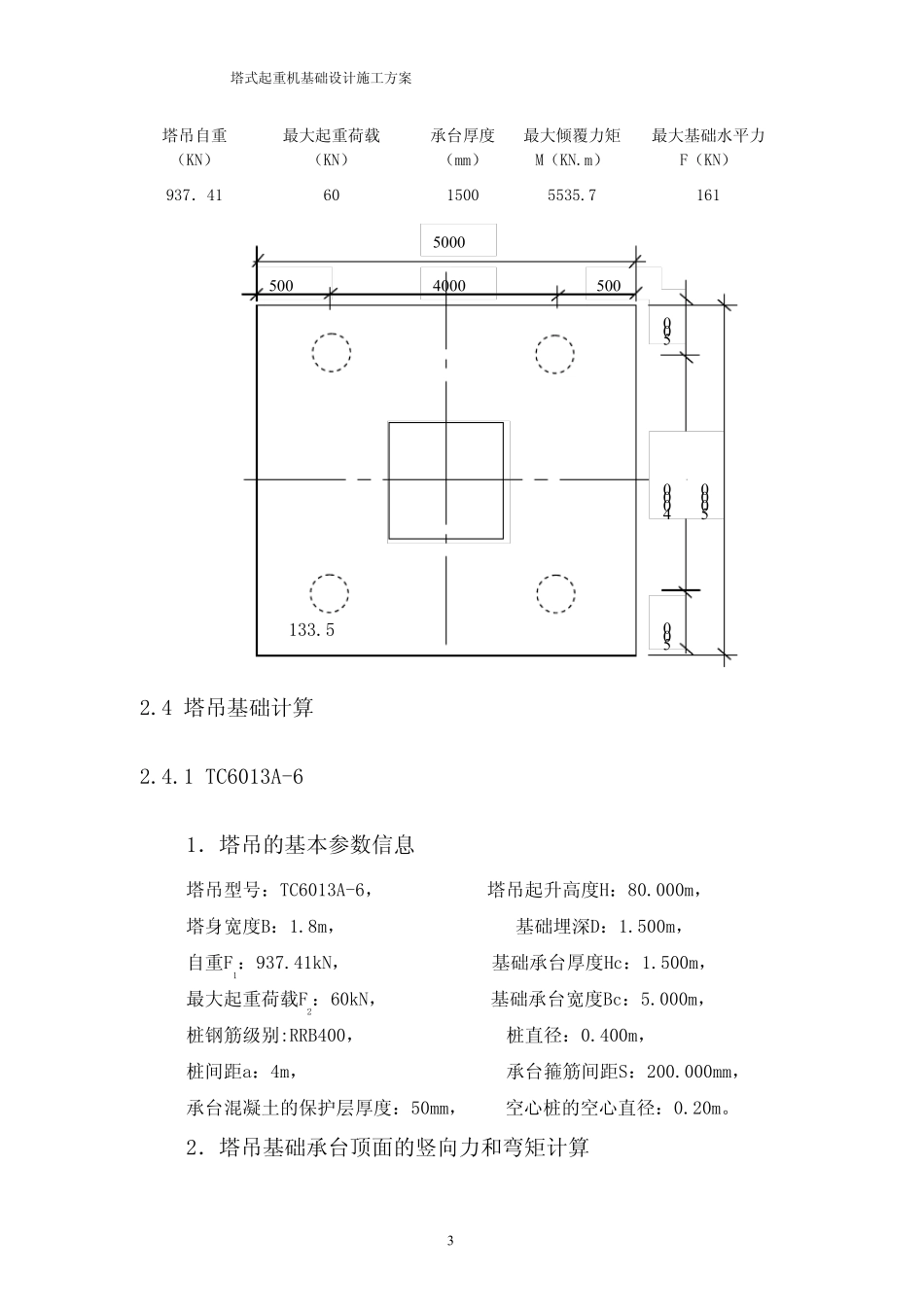

塔式起重机基础设计施工方案 1 一、工程概况 1、工程名称和地址 工程名称： 地 址： 2、工程基本情况 建设单位: 公司 设计单位: 公司 施工单位: 监理单位: 公司 施工安全监督机构: 工程概况 以及2层地下室、总建筑面积 平方米。 安装设备名称：塔式起重机 设备自编号： 1 号 规格型号：QTZ80（TC6013QA-6） 出厂编号： 备案编号： 安装高度：80 米 安装位置： 轴与 轴交接 二、地基承载力计算 2.1 塔吊部署 1．塔吊有效半径的计算 根据现场实际情况，本工程设置一台TC6013A-6 型塔吊，具体情况如下： 1#塔吊设置于 轴与 轴之间，塔吊中心距N 轴5.5m。 TC6013A-6 型塔吊最大工作幅度为60 米，最大附着起升高度220 米，最大起重量为6t。覆盖本楼全部及地下室部分,进行立体运输作业。塔吊基础平面位置见附图。 2．塔吊有效起吊高度的计算 塔吊的有效起吊高度H≥H 建+h1+h2+h3 其中：H 建为塔吊基础面至建筑檐口的总高度；h1 为塔吊基础顶至±0.000的距离；h2 为吊装物体至吊钩的距离；h3 为操作面的高度。 H≥58+9+2+2=（71m） 综上，确定塔吊的安装高度为：H=80m； 塔式起重机基础设计施工方案 2 塔吊平面布置详见附图，基础剖面如下图所示： 2.2 塔吊选型 根据本工程的特点，1#塔租用长沙中联重工科技发展股份有限公司生产的TC6013A-6型塔吊，其主要技术参数有： 起重半径：60m 无斜撑独立起升高度：46m 最大起重量：6t（15 m处） 最大工作幅度的起重量：1.3t 每个标准节为：1.80×1.80×2.80m 额定功率：43Kw 附着上方允许最大悬臂高度为35.7m 2 .3 塔吊基础的结构设计 2.3.1 TC6013A-6 塔吊基础采用φ400 预应力管桩，单桩承载力设计值 R=2000 KN、单桩抗拔力设计值 Rv=400 KN。承台混凝土采用C35 商品混凝土。在混凝土轴心抗拉强度值应达到 C30 时，即可进行安装工作（实际安装进入时间以留设的同条件养护混凝土试件抗压强度为准）。钢筋采用Ⅱ级，初步确定平面尺寸5000×5000mm，承台高度1500mm，表中数据为满足塔吊稳定性 的最小 值。 NFM塔式起重机基础设计施工方案 3 塔吊自重（KN） 最大起重荷载 （KN） 承台厚度（mm） 最大倾覆力矩 M（KN.m） 最大基础水平力F（KN） 937．41 60 1500 5535.7 161 133.5 2.4 塔吊基础计算 2.4.1 TC6013A-6 1．塔吊的基本参数信息 塔吊型号：TC6013A-6， 塔吊起升高度H：80.000m， 塔身宽度B：...
