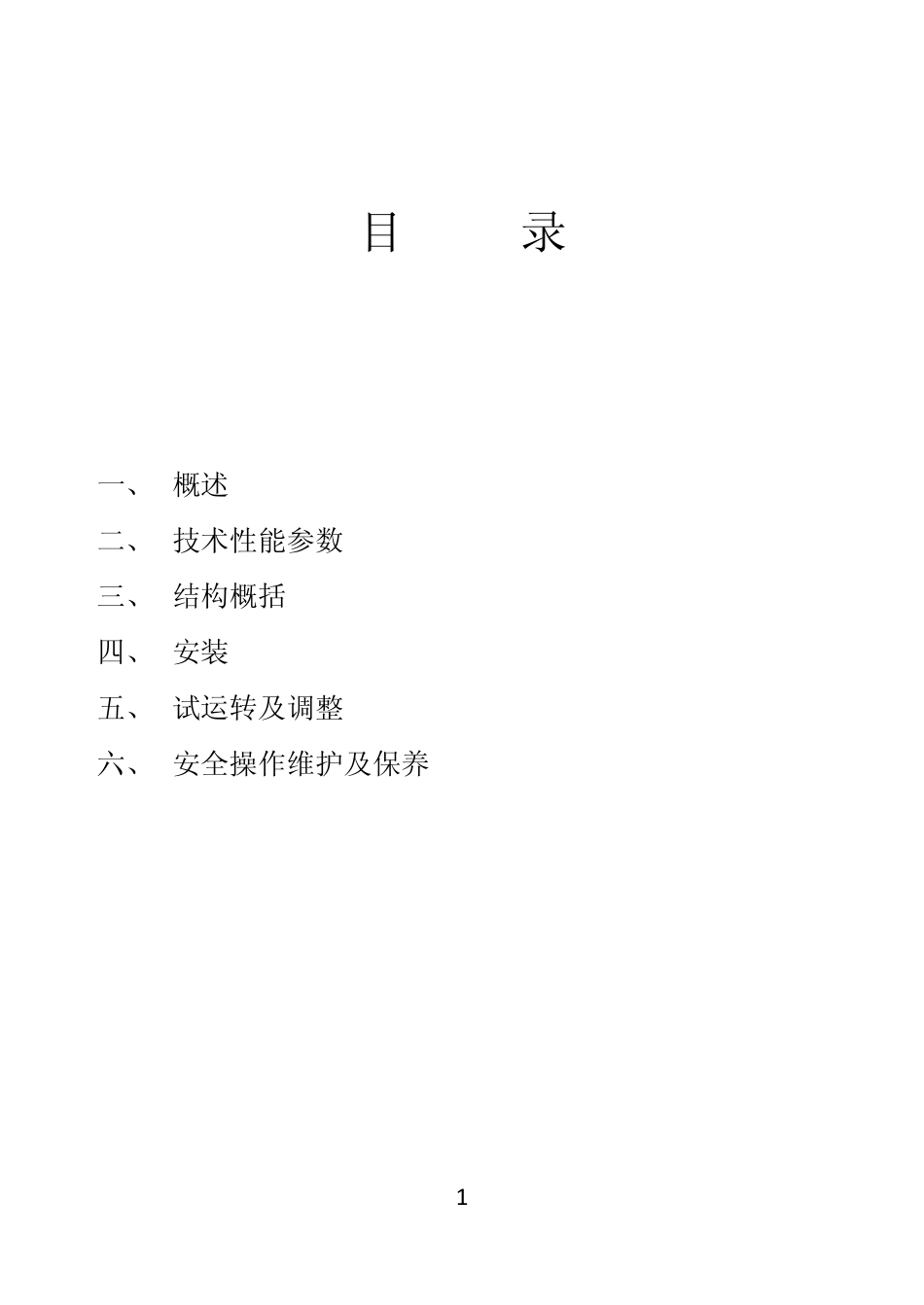

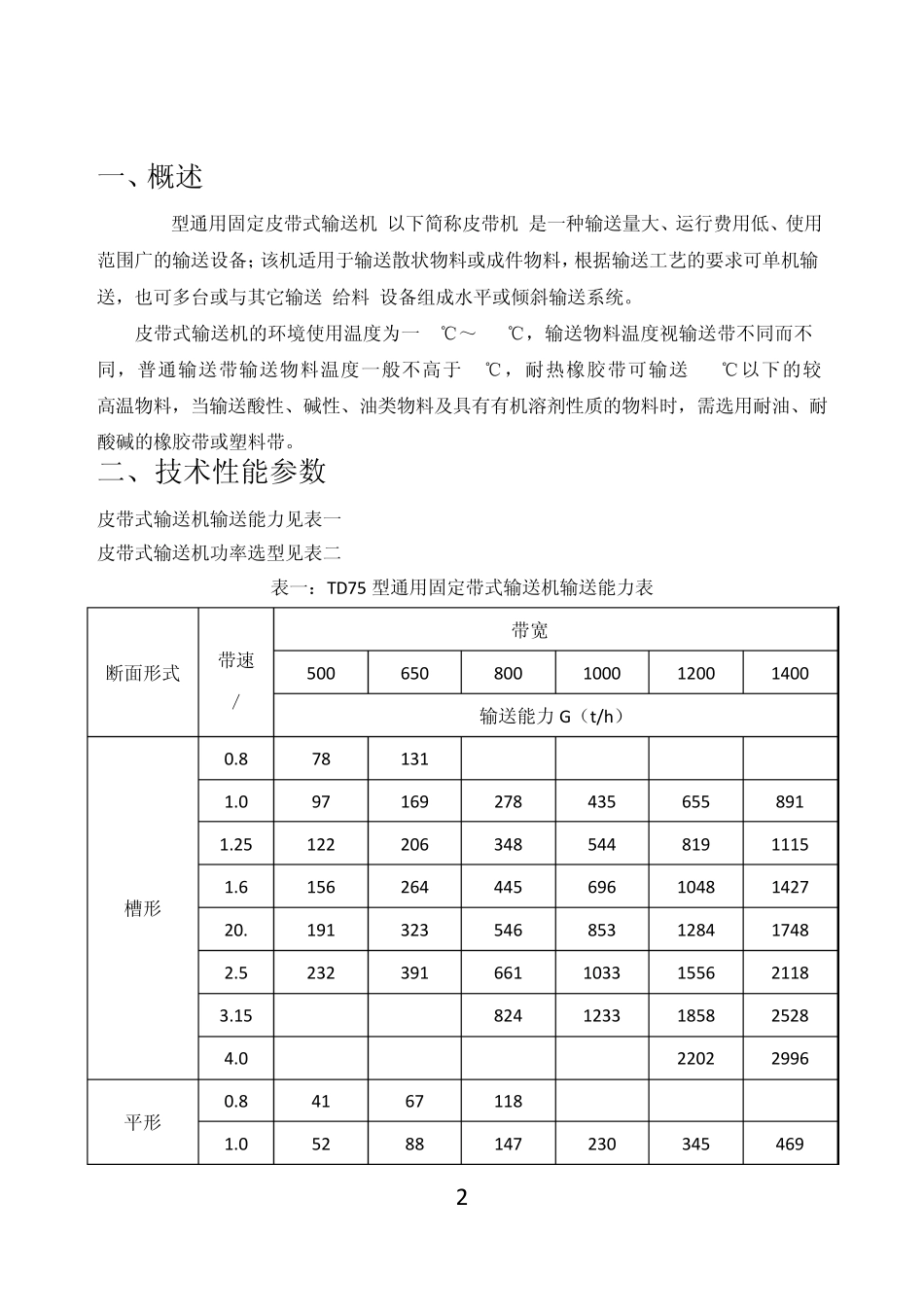

TD75 型带式输送机 使用说明书 1 目 录 一、 概述 二、 技术性能参数 三、 结构概括 四、 安装 五、 试运转及调整 六、 安全操作维护及保养 2 一、概述 TD75型通用固定皮带式输送机(以下简称皮带机)是一种输送量大、运行费用低、使用范围广的输送设备；该机适用于输送散状物料或成件物料，根据输送工艺的要求可单机输送，也可多台或与其它输送(给料)设备组成水平或倾斜输送系统。 皮带式输送机的环境使用温度为一10℃～+40℃，输送物料温度视输送带不同而不同，普通输送带输送物料温度一般不高于60℃，耐热橡胶带可输送120℃以下的较高温物料，当输送酸性、碱性、油类物料及具有有机溶剂性质的物料时，需选用耐油、耐酸碱的橡胶带或塑料带。 二、技术性能参数 皮带式输送机输送能力见表一 皮带式输送机功率选型见表二 表一：TD75 型通用固定带式输送机输送能力表 断面形式 带速 (m／s) 带宽 B(mm) 500 650 800 1000 1200 1400 输送能力 G（t/h） 槽形 0.8 78 131 1.0 97 169 278 435 655 891 1.25 122 206 348 544 819 1115 1.6 156 264 445 696 1048 1427 20. 191 323 546 853 1284 1748 2.5 232 391 661 1033 1556 2118 3.15 824 1233 1858 2528 4.0 2202 2996 平形 0.8 41 67 118 1.0 52 88 147 230 345 469 3 1.25 66 110 184 288 432 588 1.6 84 142 236 368 553 756 2.0 103 174 289 451 677 922 2.5 125 211 350 546 821 111 说明：输送量是在物料容重lt／m3，输送倾角0°～7°，物料堆积角为30°条件下计算的。 表二：TD75 型通用固定带式输送机功率选型表（单位：KW） 长度（m） 15 30 45 60 100 150 200 300 带宽（mm） 500 1.0 1．3 1．7 2．O 3.2 4．6 8.0 11.5 650 1.3 1.9 2.4 2.8 4.6 9.2 11.5 16.0 800 1.9 2.9’ 3.6 4.3 9.7 l 4．O 17.5 24.3 以上功率的估算条件为正常湿度，水平带速 1m/s，物料容量1t/m3，物料堆积角30°的理想条件测算的，一般情况下，使用功率要多于表中功率 30%左右，如附加其它装置，功率应增加并重于计算。 三、结构概况 1、整机布置 皮带机整机布置是以设计（制造）单位根据用户要求而进行的，制造厂一般是以散件供应，使用单位根据安装示意图进行组装，皮带机的整机布置有图一几种形式。皮带机的一般安装形式见图二...
