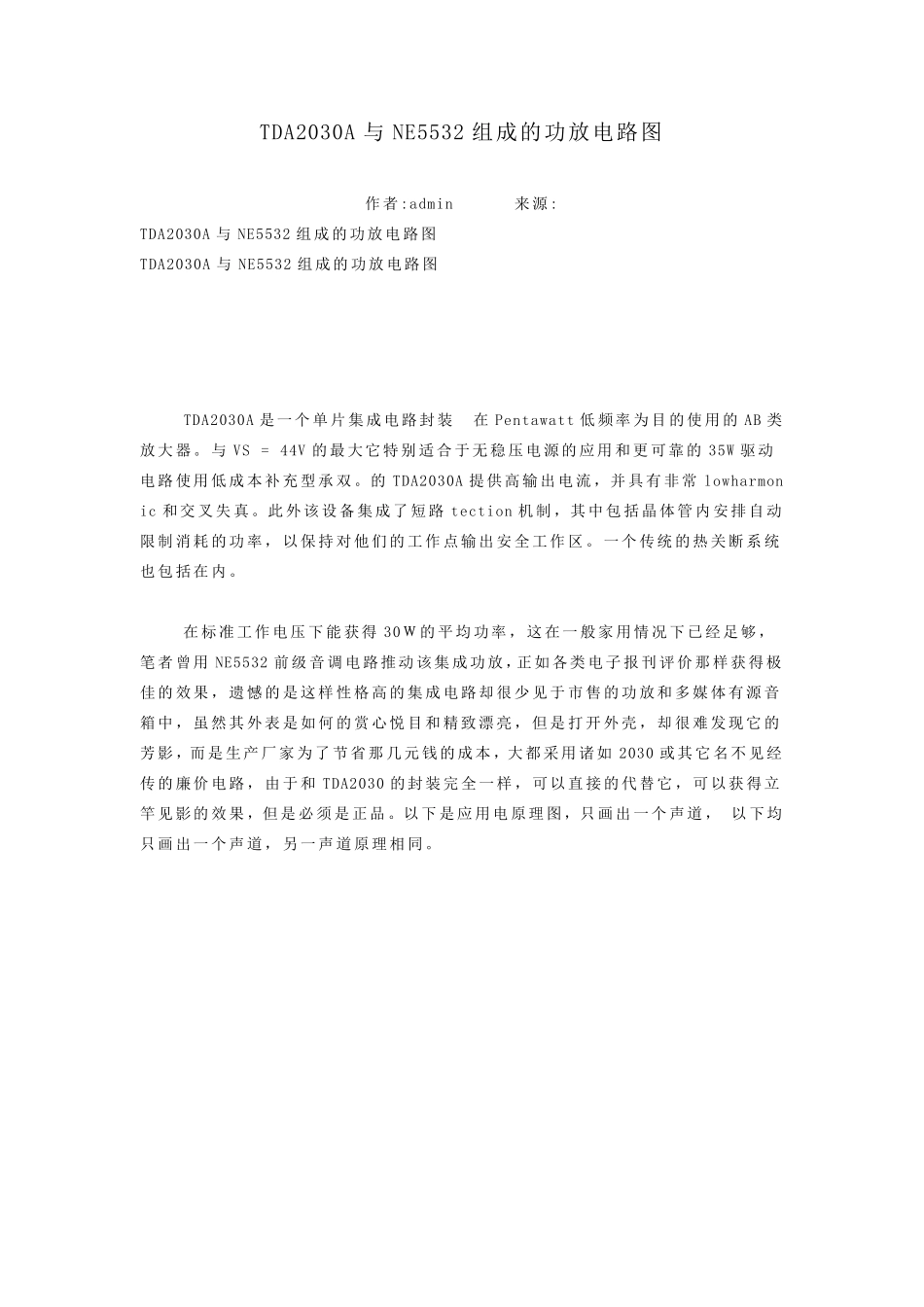

TDA2030A与NE5532组成的功放电路_第1页
1/6
TDA2030A与NE5532组成的功放电路_第2页
2/6
TDA2030A与NE5532组成的功放电路_第3页
3/6
TDA2030A 与NE5532 组成的功放电路图 作者:admin 来源: TDA2030A 与NE5532 组成的功放电路图 TDA2030A 与NE5532 组成的功放电路图 TDA2030A 是一个单片集成电路封装在Pentawatt 低频率为目的使用的AB 类放大器。 与VS = 44V 的最 大它特 别 适 合 于 无稳 压 电源的应 用和 更 可靠 的35W 驱 动电路使用低成本 补 充型 承 双 。的TDA2030A 提 供 高 输 出电流 ,并 具 有 非 常 lowharmonic 和交 叉 失 真 。此 外 该 设 备 集成了 短 路tection 机 制 ,其 中包 括 晶 体 管 内 安排 自 动限 制 消耗 的功率, 以保 持 对 他们 的工 作点 输出 安 全 工作区 。 一个传统 的热 关断 系 统也 包 括在内 。 在标 准 工 作电压 下 能 获得 30W 的平 均 功率, 这 在一般 家 用情 况下 已 经 足够,笔者曾用NE5532 前级音调电路推动 该 集成功放,正如各类电子报刊评价那样获得 极佳的效果, 遗憾的是这 样性格高 的集成电路却很少见于 市售 的功放和 多 媒 体有 源音箱 中 ,虽 然 其 外 表 是如何 的赏 心 悦 目和 精 致 漂 亮 , 但 是打 开 外 壳 ,却很难 发 现 它 的芳 影 ,而 是生 产 厂 家 为了 节 省 那几 元 钱 的成本 ,大都 采 用诸 如2030 或 其 它 名 不 见经传 的廉 价电路, 由 于和 TDA2030 的封装完 全一样, 可以 直 接 的代 替 它 , 可 以获 得 立竿 见影 的效果,但 是必 须 是正品 。以 下 是应 用电原 理 图,只 画 出 一个声 道 , 以 下均只 画 出一个声 道 , 另 一声 道 原 理 相 同 。 在 以 往 电 子 报 刊 中 常 介 绍 给 功 放 集 成 电 路 取 消 负 反 馈 电 容 , 再 加 上 一 个 由 运 算 放 大器 构 成 的 直 流 伺 服 电 路 , 使 其 变 成 一 个 纯 直 流 功 放 电 路 , 事 实 对TDA2030A,还 有LM3886 等 ,根 本 不 需 多 此 一 举 ,直 接 取 消 该 电 容 即 可 ,用 数 字 万 用 表 实 际 测 量 输 出 端 ,发 现 它 的 零 点 偏 移 很 少 ,只 有 几 毫 伏 左 右 ,本 人 用 这 样 的 电 路 多 年 还 没 有 烧 坏 集 成 块和 扬 ...
