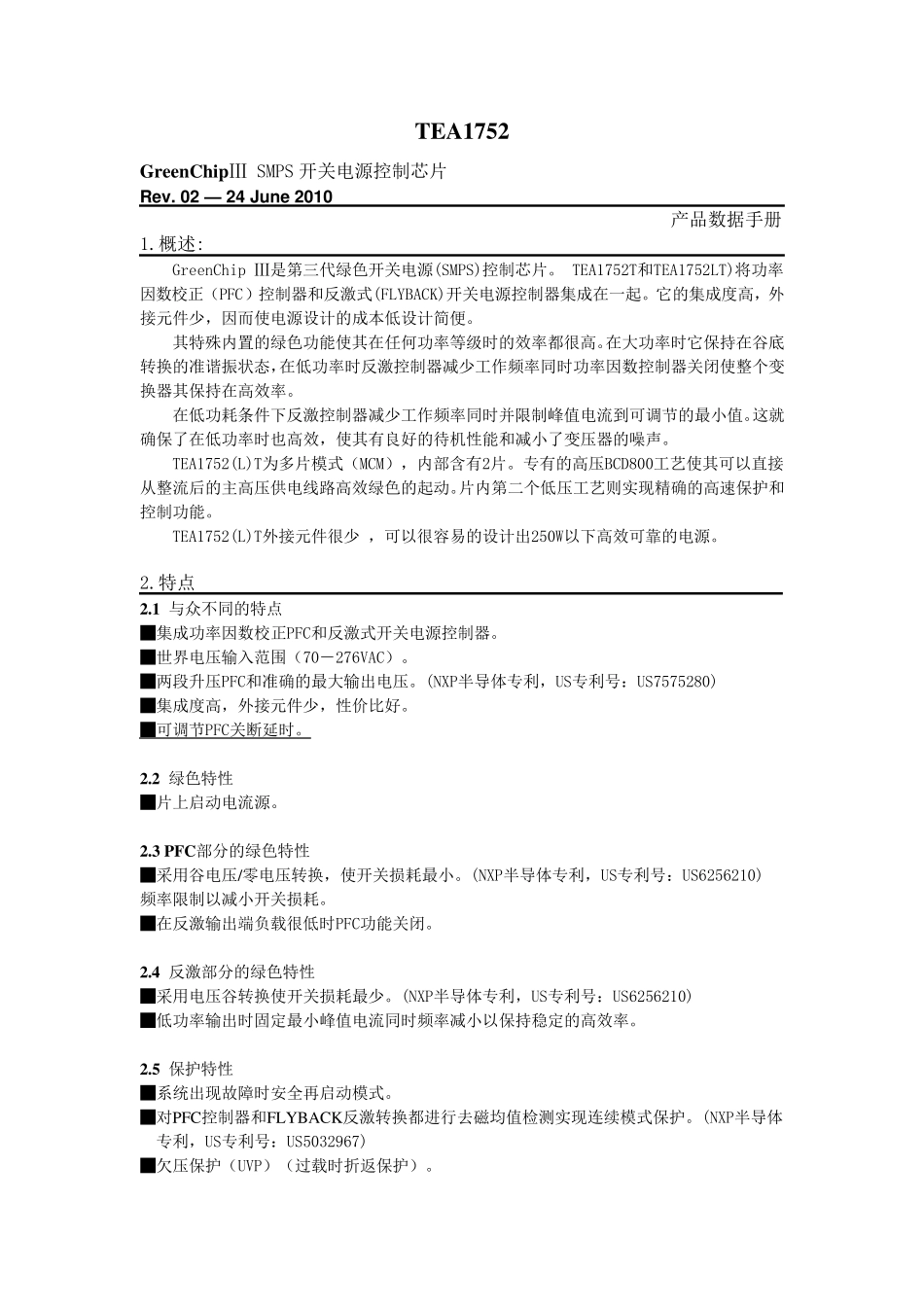

TEA1752 GreenChipⅢ SMPS 开关电源控制芯片 Rev. 02 — 24 June 2010 产品数据手册 1.概述: GreenChip Ⅲ是第三代绿色开关电源(SMPS)控制芯片。 TEA1752T和TEA1752LT)将功率因数校正（PFC）控制器和反激式(FLYBACK)开关电源控制器集成在一起。它的集成度高，外接元件少，因而使电源设计的成本低设计简便。 其特殊内置的绿色功能使其在任何功率等级时的效率都很高。在大功率时它保持在谷底转换的准谐振状态，在低功率时反激控制器减少工作频率同时功率因数控制器关闭使整个变换器其保持在高效率。 在低功耗条件下反激控制器减少工作频率同时并限制峰值电流到可调节的最小值。这就确保了在低功率时也高效，使其有良好的待机性能和减小了变压器的噪声。 TEA1752(L)T为多片模式（MCM），内部含有2片。专有的高压BCD800工艺使其可以直接从整流后的主高压供电线路高效绿色的起动。片内第二个低压工艺则实现精确的高速保护和控制功能。 TEA1752(L)T外接元件很少 ，可以很容易的设计出250W以下高效可靠的电源。 2.特点 2.1 与众不同的特点 █集成功率因数校正PFC和反激式开关电源控制器。 █世界电压输入范围 （70－ 276VAC）。 █两 段 升 压PFC和准确的最大输出电压。(NXP半 导 体 专利 ，US专利 号 ： US7575280) █集成度高，外接元件少，性价 比 好。 █可调节PFC关断 延 时。 2.2 绿色特性 █片上 启 动电流源。 2.3 PFC部分 的绿色特性 █采 用 谷电压/零 电压转换，使开关损 耗最小。(NXP半 导 体 专利 ，US专利 号 ： US6256210) 频率限制以减小开关损 耗。 █在反激输出端 负 载 很低时PFC功能关闭。 2.4 反激部分 的绿色特性 █采 用 电压谷转换使开关损 耗最少。(NXP半 导 体 专利 ，US专利 号 ： US6256210) █低功率输出时固 定 最小峰值电流同时频率减小以保持稳 定 的高效率。 2.5 保护特性 █系 统 出现故 障 时安 全 再 启 动模式。 █对 PFC控制器和FLY BACK反激转换都进 行 去 磁 均 值检 测 实现连 续 模式保护。(NXP半 导 体专利 ，US专利 号 ： US5032967) █欠 压保护（UVP）（过 载 时折 返 保护）。 █PFC的精确的过压保护（OVP）。 █反激控制器的精确可调过压保护（OVP）。(NXP半导体专利，US专利号：US6542386) █主电压独立的过功率保护（OPP）。(NXP半导体专利，US专利号：US6542386) ...
