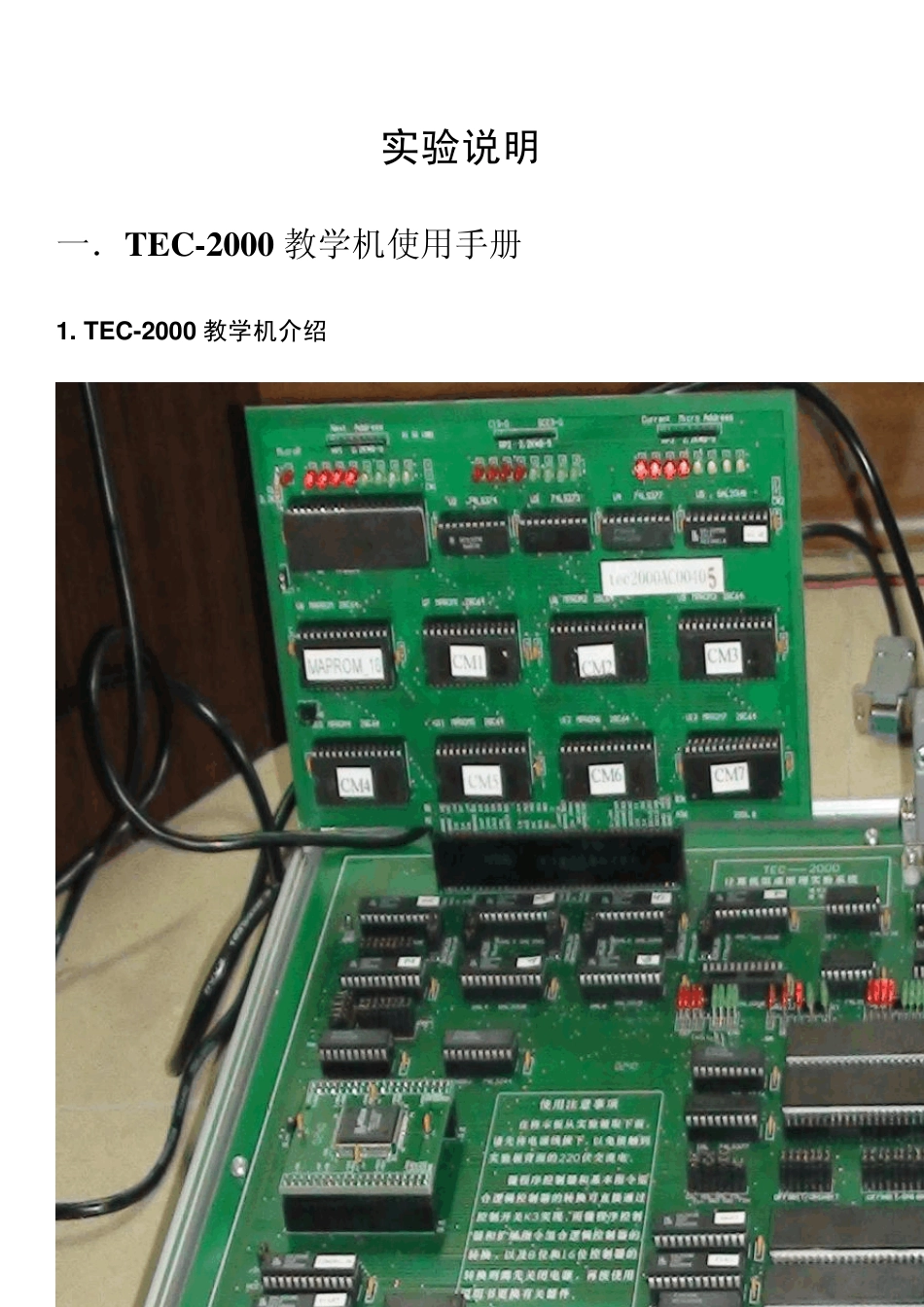

实验说明 一．TEC-2000 教学机使用手册 1. TEC-2000 教学机介绍 2. TEC-2000 教学机和PC 机的互联  教学机和PC 机通过RS-232 串行口通信  教学机使用其固化在ROM 上的监控程序监控与PC 机的通信  PC 机通过运行仿真终端程序PCEC 与教学机进行通信。即PC 使用PCEC程序通过串行口与教学机的监控程序通信.使用PCEC 主要可完成以下功能: 1) 通过PC 机向教学机加载程序 2) 向监制程序发送调试命令，使之控制程序在教学机中的运行，可令程序单步运行、连续运行等，控制方法参见监控程序一节。 二． 仿真终端程序PCEC 由于教学计算机只配有开关、按钮、指示灯形式的输入输出设备，而没有标准的输入输出设备，所以就需要利用PC 机的键盘和显示器进行程序和命令的输入和显示，解决的方法就是采用PCEC 这样一个程序来控制PC机与教学机之间的信息传送，所以PCEC 被称为联机通讯程序。 1. PCEC 的运行过程 (1)进入微型机 C 盘上的a 文件夹； (2)双击PCEC16 图标，出现如图所示的界面： (3)以上内容表明系统默认选择串口1（com1），可根据实际连接情况选择串口1 或是串口2，按回车后出现如图界面： (4)上图中是系统设定的一些有关串口传输参数，没有特殊要求时一般不需修改这些参数，建议用户不要改动，直接回车，然后按一下教学计算机的“RESET”按钮，再按一下“START”按钮，出现大于号（> ）提示符，界面如下图所示： 此时表明TEC-2000 教学计算机与PC 机联机通讯正常。系统处于命令行状态，即可通过发出计算机提供的监控命令执行相应的操作。 2 . 监控命令 (1) 单条汇编命令A 用A 命令键入一段汇编源程序。在命令行提示符状态下输入： A 2000↙ ；表示该程序从 2000H 地址开始，屏幕将显示： 2000： 输入如下形式的程序： 2000: MVRD R0，0036 ↙ 2002: OUT 80↙ 2003: RET ↙ ；程序的最后以 RET 指令结束 2004: ↙ （直接敲回车键，结束 A 命令输入程序的操作过程） 若输入有误，系统会给出提示并显示出错地址，用户只需在该地址重新输入正确的指令即可。 (2)反汇编命令U 可用U 命令反汇编（1）中输入的程序，在命令行提示符状态下输入： U 2000↙ (3) 执行程序命令G G 2000↙ 用G 命令运行前面键入的源程序。程序运行结束后，可以看到程序的运行结果，屏幕显示各寄存器的值。 (4) 单指令执行程序命令T T 2000↙ ；执行2000 地址存储的一条...
