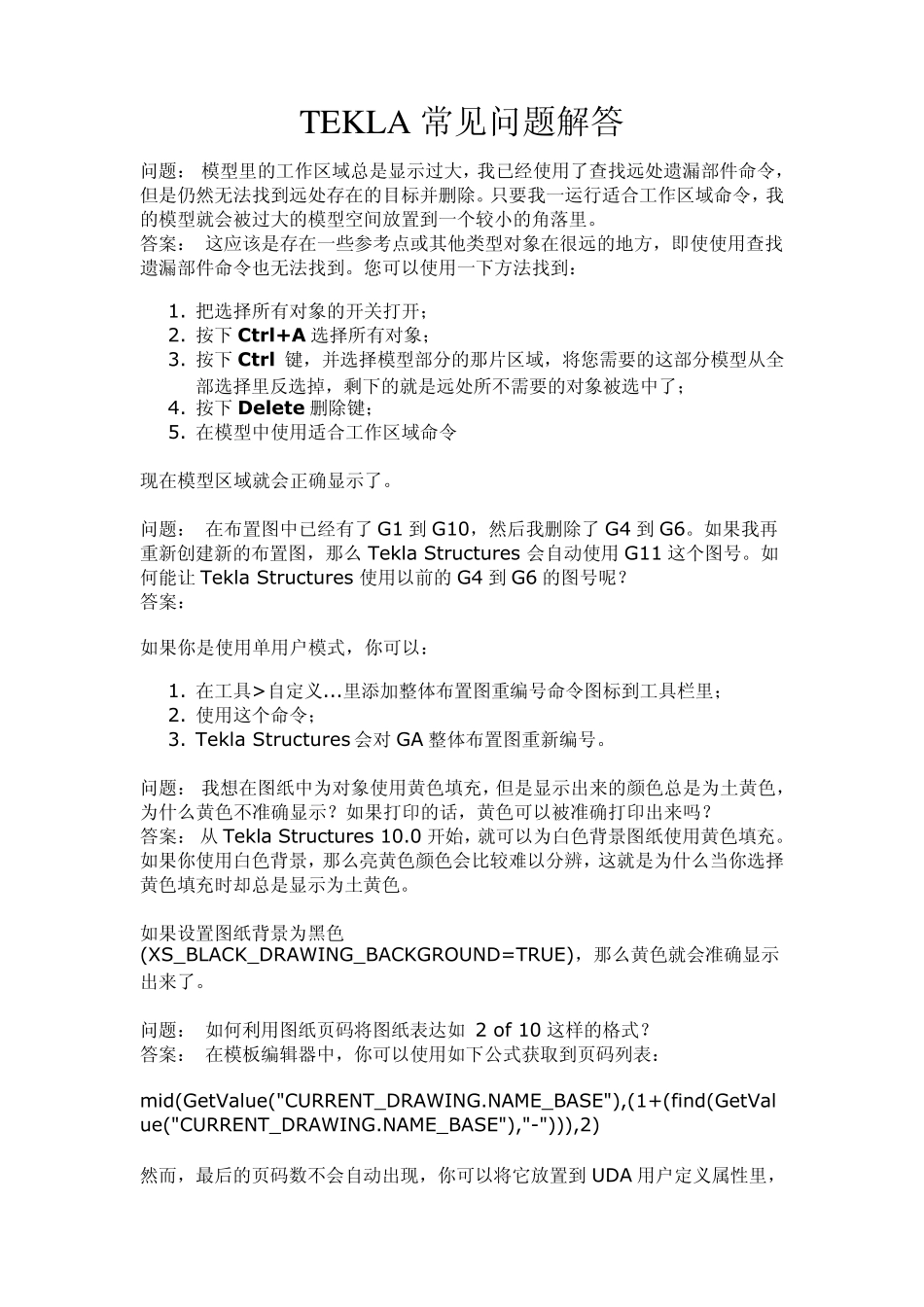

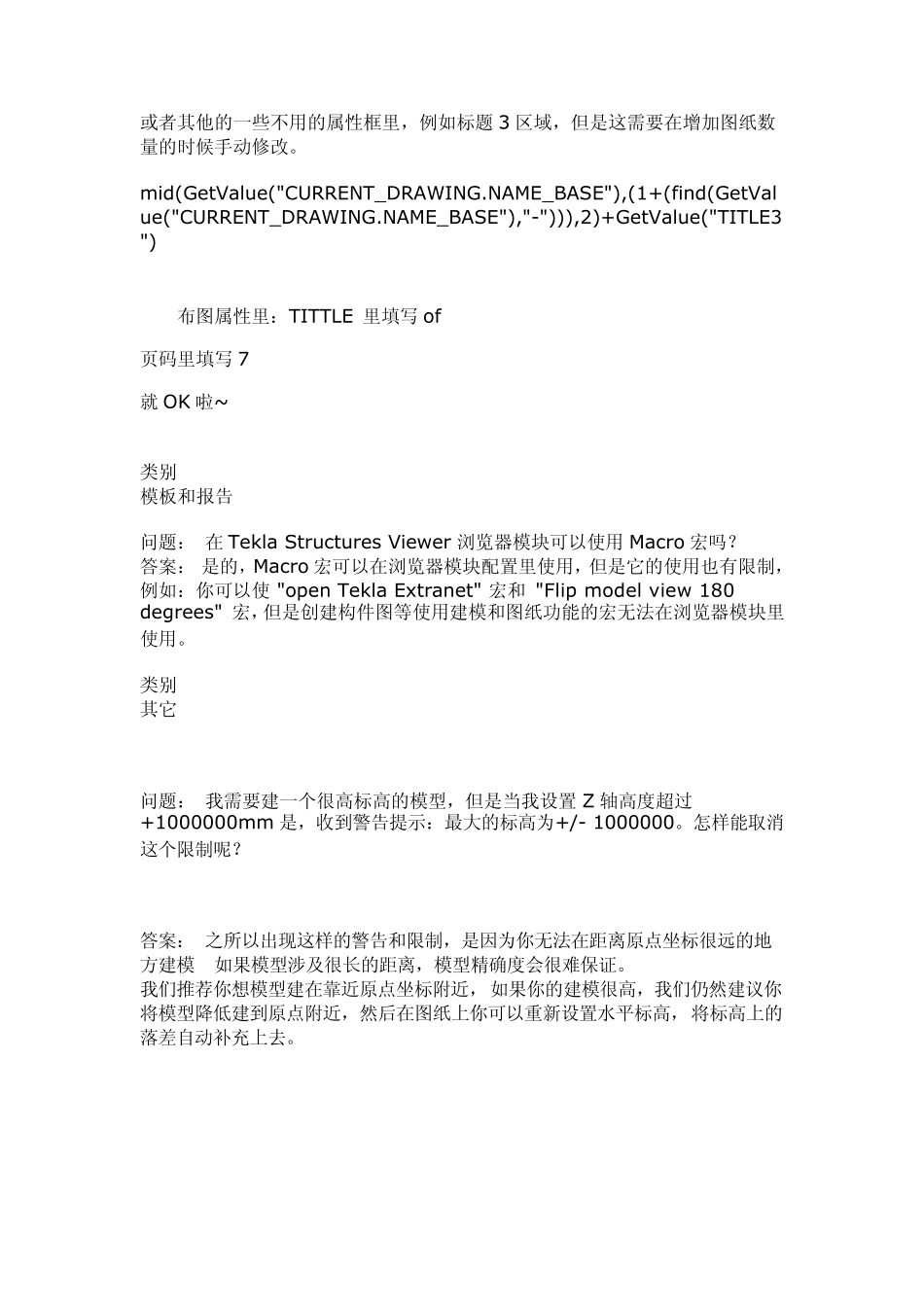

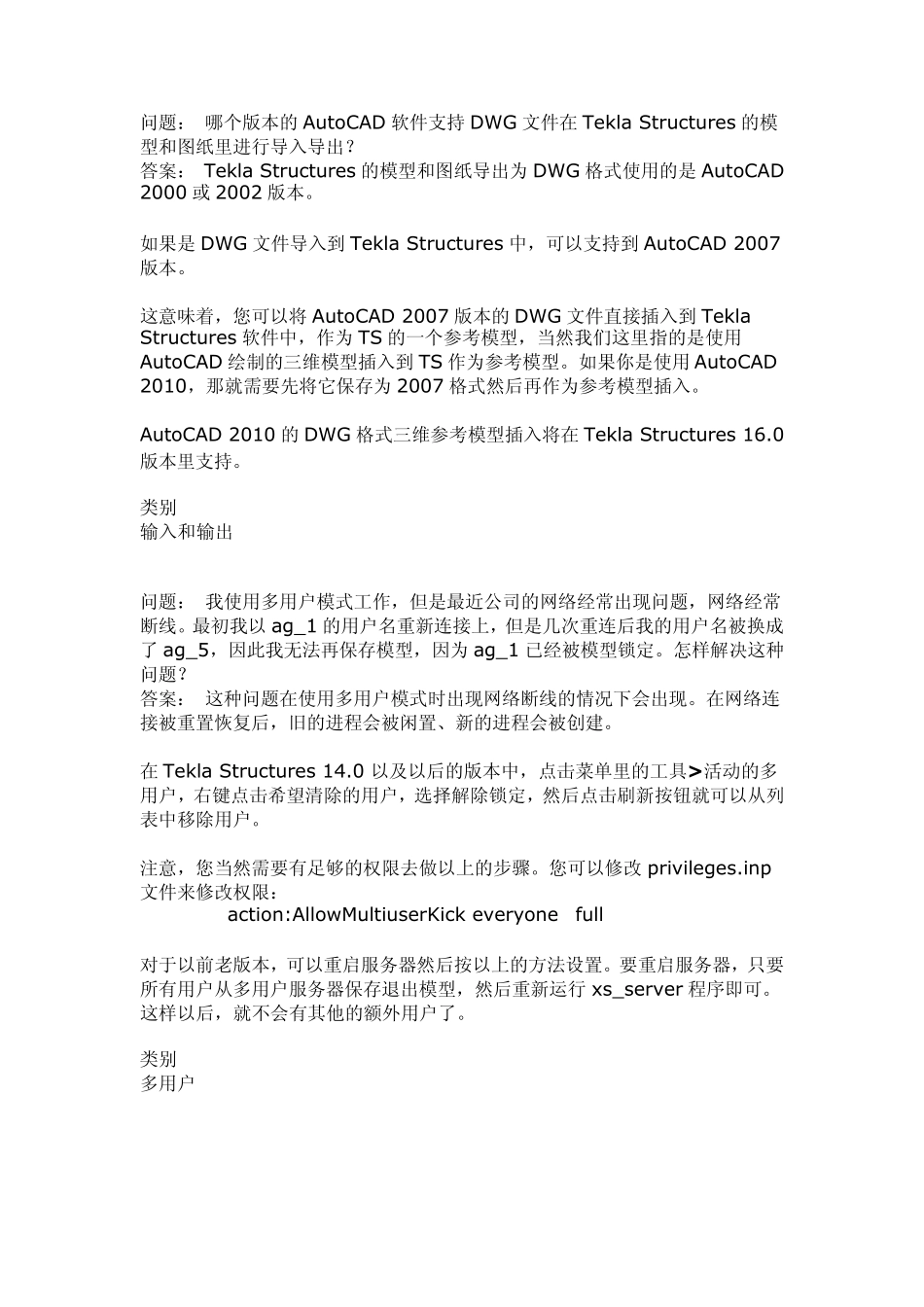

TEKLA 常见问题解答 问题： 模型里的工作区域总是显示过大，我已经使用了查找远处遗漏部件命令，但是仍然无法找到远处存在的目标并删除。只要我一运行适合工作区域命令，我的模型就会被过大的模型空间放置到一个较小的角落里。 答案： 这应该是存在一些参考点或其他类型对象在很远的地方，即使使用查找遗漏部件命令也无法找到。您可以使用一下方法找到： 1. 把选择所有对象的开关打开； 2. 按下 Ctrl+A 选择所有对象； 3. 按下 Ctrl 键，并选择模型部分的那片区域，将您需要的这部分模型从全部选择里反选掉，剩下的就是远处所不需要的对象被选中了； 4. 按下 Delete 删除键； 5. 在模型中使用适合工作区域命令 现在模型区域就会正确显示了。 问题： 在布置图中已经有了G1 到G10，然后我删除了G4 到G6。如果我再重新创建新的布置图，那么 Tekla Stru ctu res 会自动使用G11 这个图号。如何能让 Tekla Stru ctu res 使用以前的G4 到G6 的图号呢？ 答案： 如果你是使用单用户模式，你可以： 1. 在工具>自定义...里添加整体布置图重编号命令图标到工具栏里； 2. 使用这个命令； 3. Tekla Stru ctu res 会对 GA 整体布置图重新编号。 问题： 我想在图纸中为对象使用黄色填充，但是显示出来的颜色总是为土黄色，为什么黄色不准确显示？如果打印的话，黄色可以被准确打印出来吗？ 答案： 从 Tekla Stru ctu res 10.0 开始，就可以为白色背景图纸使用黄色填充。如果你使用白色背景，那么亮黄色颜色会比较难以分辨，这就是为什么当你选择黄色填充时却总是显示为土黄色。 如果设置图纸背景为黑色(XS_BLACK_DRAWING_BACKGROUND=TRUE)，那么黄色就会准确显示出来了。 问题： 如何利用图纸页码将图纸表达如 2 of 10 这样的格式？ 答案： 在模板编辑器中，你可以使用如下公式获取到页码列表： mid(GetValu e("CURRENT_DRAWING.NAME_BASE"),(1+(find(GetValu e("CURRENT_DRAWING.NAME_BASE"),"-"))),2) 然而，最后的页码数不会自动出现，你可以将它放置到UDA 用户定义属性里， 或者其他的一些不用的属性框里，例如标题3 区域，但是这需要在增加图纸数量的时候手动修改。 mid(GetValue("CURRENT_DRAWING.NAME_BASE"),(1+(find(GetValue("CURRENT_DRAWING.NAME_BASE"),"-"))),2)+GetValue("TITLE3") 布图属性里：TITTLE 里填写 of 页码里填写 7 就 OK 啦~ 类别 模板和报...
