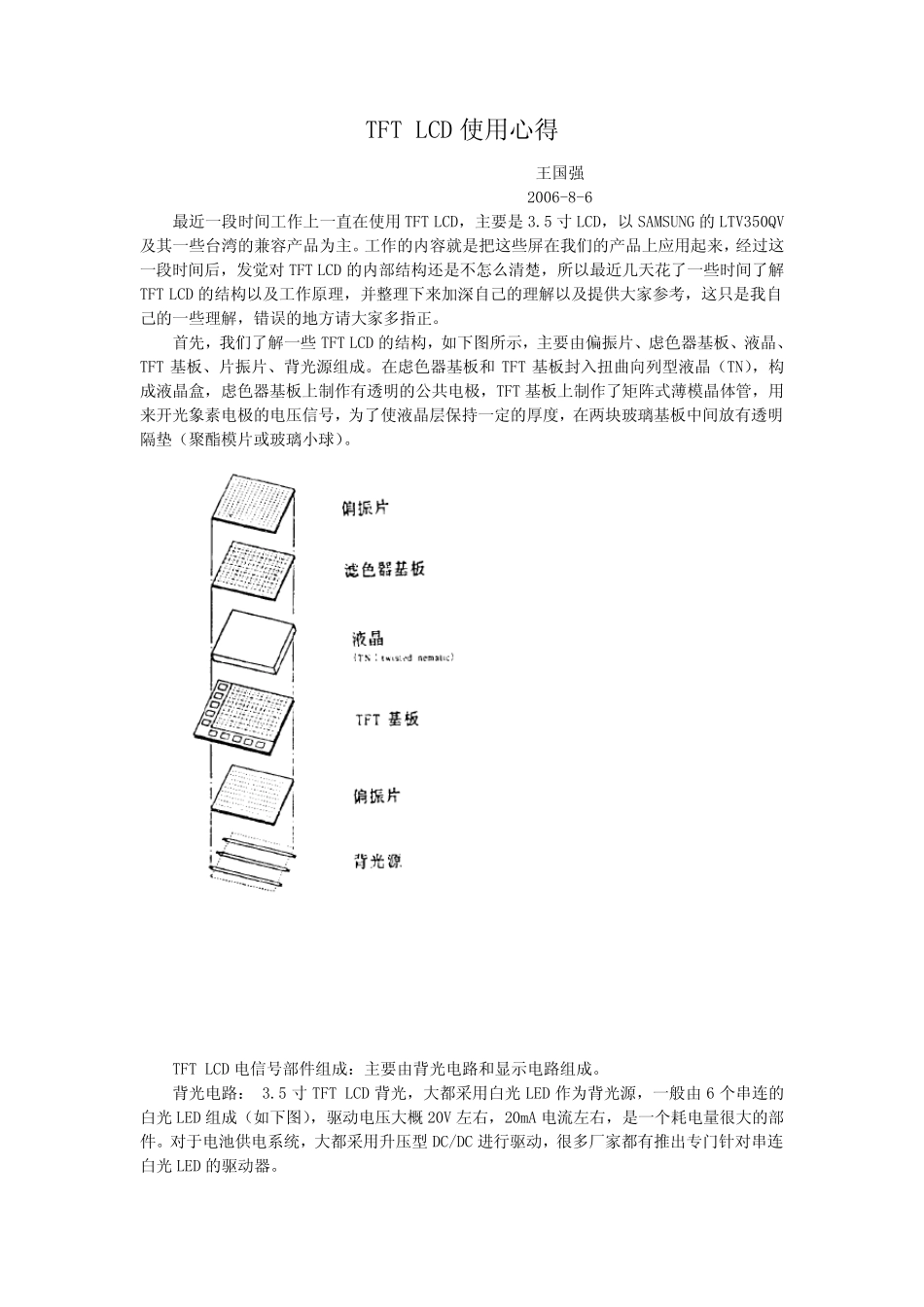

TFT LCD 使用心得 王国强 2006-8-6 最近一段时间工作上一直在使用TFT LCD，主要是3.5 寸LCD，以SAMSUNG 的LTV350QV及其一些台湾的兼容产品为主。工作的内容就是把这些屏在我们的产品上应用起来，经过这一段时间后，发觉对TFT LCD 的内部结构还是不怎么清楚，所以最近几天花了一些时间了解TFT LCD 的结构以及工作原理，并整理下来加深自己的理解以及提供大家参考，这只是我自己的一些理解，错误的地方请大家多指正。 首先，我们了解一些TFT LCD 的结构，如下图所示，主要由偏振片、虑色器基板、液晶、TFT 基板、片振片、背光源组成。在虑色器基板和 TFT 基板封入扭曲向列型液晶（TN），构成液晶盒，虑色器基板上制作有透明的公共电极，TFT 基板上制作了矩阵式薄模晶体管，用来开光象素电极的电压信号，为了使液晶层保持一定的厚度，在两块玻璃基板中间放有透明隔垫（聚酯 模片或 玻璃小 球 ）。 TFT LCD 电信号部件 组成： 主要由背光电路 和显 示电路 组成。 背光电路 ： 3.5 寸TFT LCD 背光，大都 采 用白 光 LED 作为背光源，一般 由6 个 串 连 的白 光 LED 组成（如下图），驱 动 电压大概 20V 左 右 ，20mA 电流 左 右 ，是一个 耗 电量 很 大的部件 。对于 电池 供电系 统 ，大都 采 用升 压型 DC/DC 进 行 驱 动 ，很 多厂 家都 有推 出 专 门 针 对串 连白 光 LED 的驱 动 器。 显示电路：显示电路一般由Timing Controller、Source Driver、Gate Driver 组成。有的 IC 把 Timing Controller 和 Source Driver 集成在一起了，也有的 IC 把三个部分都集成了。这三部分电路一般都集成在 TFT LCD 模组里面了，也有的 TFT LCD 把 Timing Controller IC 放到外面了（如 SHARP 的一些 LCD）。 SAMSUNG LTV350QV LCD 框图分析（如下图）：LTV350QV 的 DRIVER IC 是 S6F2002， S6F2002 集成了 Timing Controller、Source Driver、Gate Driver 部分和电源管理部分，164RGB X 240 驱动能力，所以对于 320 X 240 QVGA 的分辨率，需要两片 S6F2002。两片 S6F2002，一片作为主控制器，一片作为从控制器，正是由于 LVT350QV 是有两片 DRIVER IC 驱动的缘故，如果上电时序配合不好，很容易出现显示异常（一半显示不正常，一半显示正常）。 一个台湾 TFT LCD 框图分析(如下图)：它的驱动 IC...
