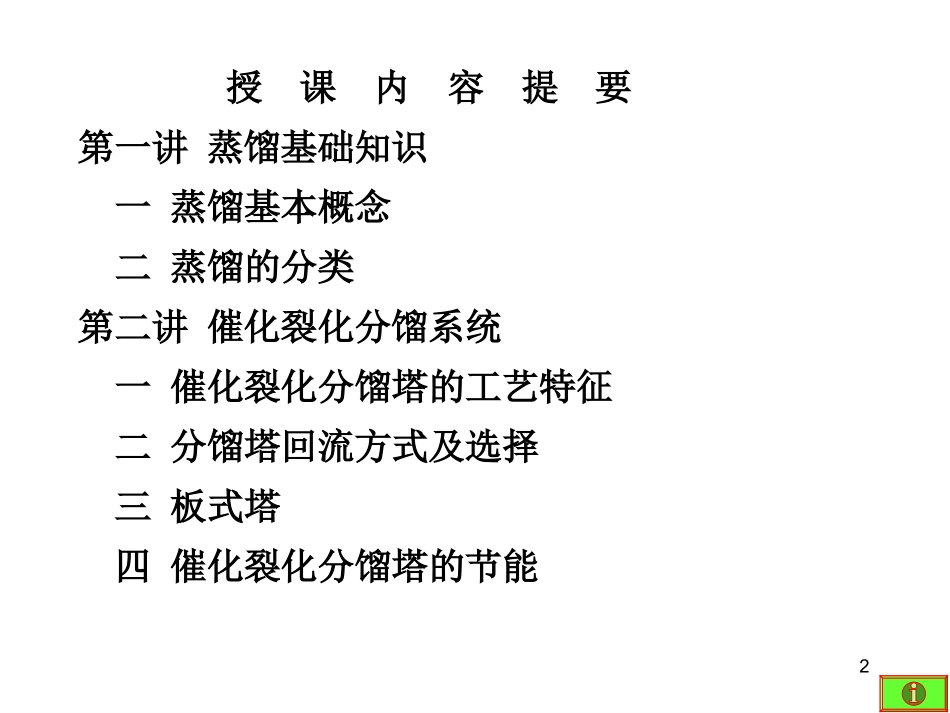

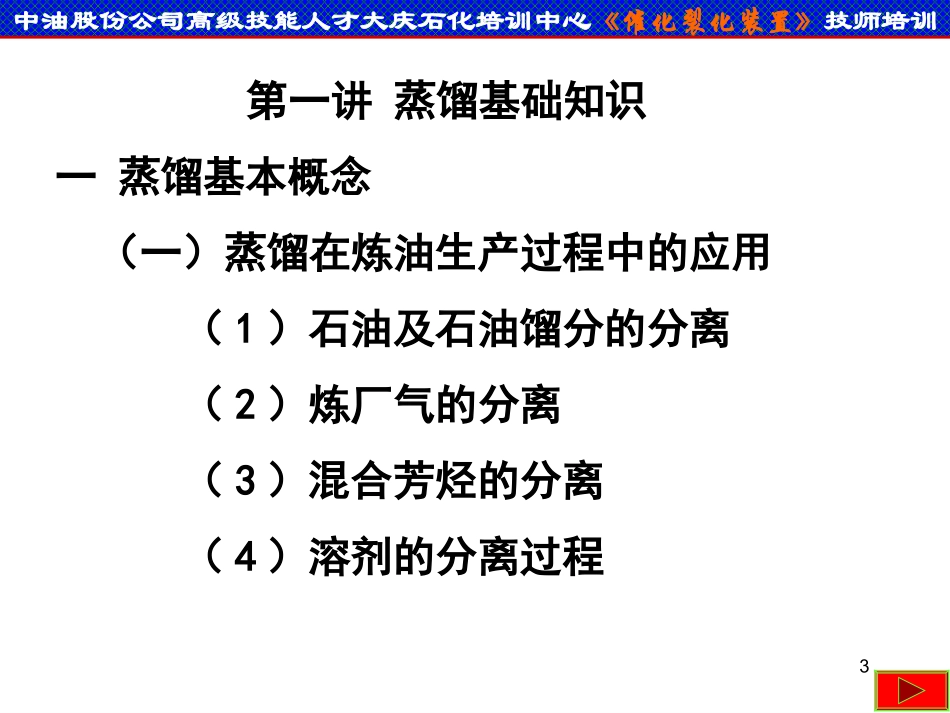

催化裂化技师培训资料2授课内容提要第一讲蒸馏基础知识一蒸馏基本概念二蒸馏的分类第二讲催化裂化分馏系统一催化裂化分馏塔的工艺特征二分馏塔回流方式及选择三板式塔四催化裂化分馏塔的节能3中油股份公司高级技能人才大庆石化培训中心《催化裂化装置》技师培训第一讲蒸馏基础知识一蒸馏基本概念（一）蒸馏在炼油生产过程中的应用（1）石油及石油馏分的分离（2）炼厂气的分离（3）混合芳烃的分离（4）溶剂的分离过程4中油股份公司高级技能人才大庆石化培训中心《催化裂化装置》技师培训（二）蒸馏基本概念1.汽化:在一定条件下,液体转化为气体的过程。2.蒸发:如果液体的汽化是在其表面上进行的,则这种汽化称为蒸发。3.沸腾：如果液体的汽化在其表面和内部同时进行则这种汽化称为沸腾。4.沸点:液体出现沸腾时所具有的温度称为沸点。5中油股份公司高级技能人才大庆石化培训中心《催化裂化装置》技师培训5.冷凝：通过降温使气体（蒸汽）变为液体的过程称为冷凝。6.饱和蒸汽压：在一定温度下，液体与液体上方的蒸汽呈平衡状态时，该蒸汽所产生的压力称为饱和蒸汽压，通常简称为蒸汽压。7.泡点温度：在一定压力下，将液体油品加热至内部刚刚开始汽化，即：刚好出现第一个气泡时的液体温度称为该油品的泡点温度。6中油股份公司高级技能人才大庆石化培训中心《催化裂化装置》技师培训8.露点温度：在一定压力下，将汽化的蒸汽冷却至刚好出现第一滴液滴时的汽相温度称为该蒸汽的露点温度。9.初馏点：将油品放入恩氏蒸馏设备内加热至馏出第一滴液滴时的气相温度称为该油品的初馏点。10.干点：油品在恩氏蒸馏设备内，加热蒸馏至气相所能达到的最高温度称为该油品的干点或终馏点。7中油股份公司高级技能人才大庆石化培训中心《催化裂化装置》技师培训11.蒸馏：利用混合物中各组分挥发性（沸点）的不同，将各组分分离开来的一种方法。12.分馏（精馏）：在提供回流的条件下，通过汽液两相密切接触，进行多次部分汽化和多次部分冷凝，从而使混合物中各组分达到较高程度的分离。8中油股份公司高级技能人才大庆石化培训中心《催化裂化装置》技师培训二蒸馏的分类1.按蒸馏操作方式分类（1）间歇式蒸馏（2）连续式蒸馏2.按蒸馏操作压力分类（1）常压蒸馏（2）加压蒸馏（3）减压蒸馏9中油股份公司高级技能人才大庆石化培训中心《催化裂化装置》技师培训3.按蒸馏分离组分数分类（1）二元系蒸馏（2）多元系蒸馏（3）复元系蒸馏4.按蒸馏方式分类（1）平衡蒸馏（2）简单蒸馏（3）精馏（4）特殊蒸馏◆萃取蒸馏◆恒沸蒸馏◆水蒸汽蒸馏10中油股份公司高级技能人才大庆石化培训中心《催化裂化装置》技师培训第二讲催化裂化分馏系统一催化裂化分馏塔工艺特征1.采用复合塔代替多塔分馏流程（1）多塔分馏流程（2）复合塔分馏流程2.设置侧线汽提塔3.分馏塔底设有脱过热段11中油股份公司高级技能人才大庆石化培训中心《催化裂化装置》技师培训4.塔顶温度利用塔顶循环回流控制5.采用较多的循环回流取热6.回流比由全塔热平衡确定7.沿塔高汽液相量变化较大，恒摩尔流假定不适用12中油股份公司高级技能人才大庆石化培训中心《催化裂化装置》技师培训二催化裂化分馏塔的汽液相负荷分布规律液相负荷线轻柴油重柴油粗汽油裂化气体油浆反应油气二中回流一中回流顶循回流汽相负荷线图—8分馏塔汽、液负荷分布图塔板数汽、液相量13中油股份公司高级技能人才大庆石化培训中心《催化裂化装置》技师培训二分馏塔回流方式及选择（一）塔顶回流1.作用2.流程（1）塔顶冷回流（2）塔顶二级冷凝冷却回流14中油股份公司高级技能人才大庆石化培训中心《催化裂化装置》技师培训（二）塔顶循环回流1.作用2.流程3.选择（1）塔顶产品含不凝气体较多；（2）塔顶热负荷较大；（3）对塔顶馏出管线及冷凝冷却系统压降要求苛刻。15中油股份公司高级技能人才大庆石化培训中心《催化裂化装置》技师培训（三）中段循环回流1.作用（1）使塔内汽、液相负荷分布更趋均匀（2）充分回收利用高温位热能。2.中段循环回流数目的选择（1）沿塔高汽、液相负荷分布尽量均匀；（2）尽量回收更多的高温位热能；（3）经济合理（设备投资、操作费用）。3.中段循环回流...
