ThinkPadX200风扇更换全记录VIP免费

ThinkPadX200风扇更换全记录_第1页
1/25
ThinkPadX200风扇更换全记录_第2页
2/25
ThinkPadX200风扇更换全记录_第3页
3/25

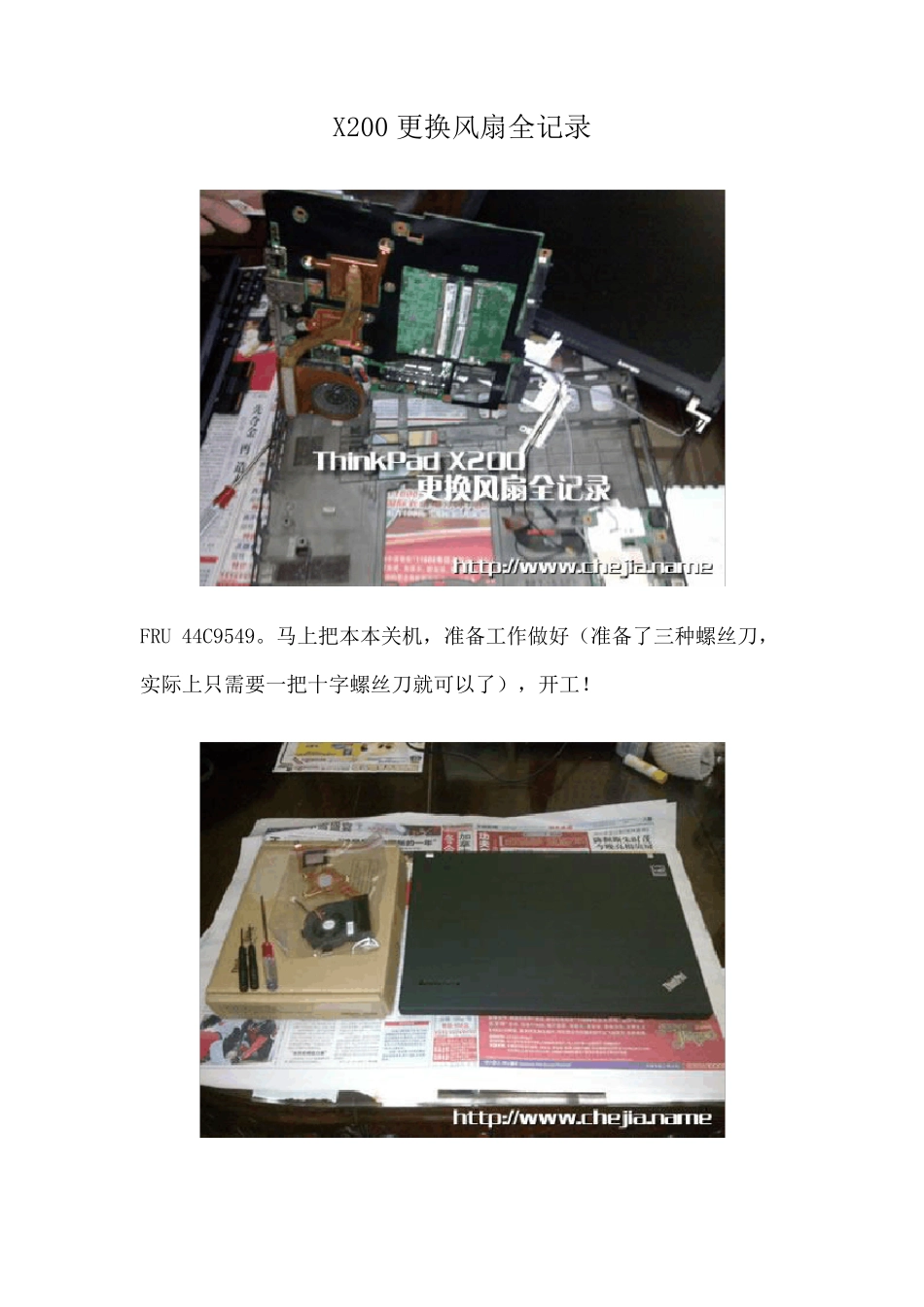

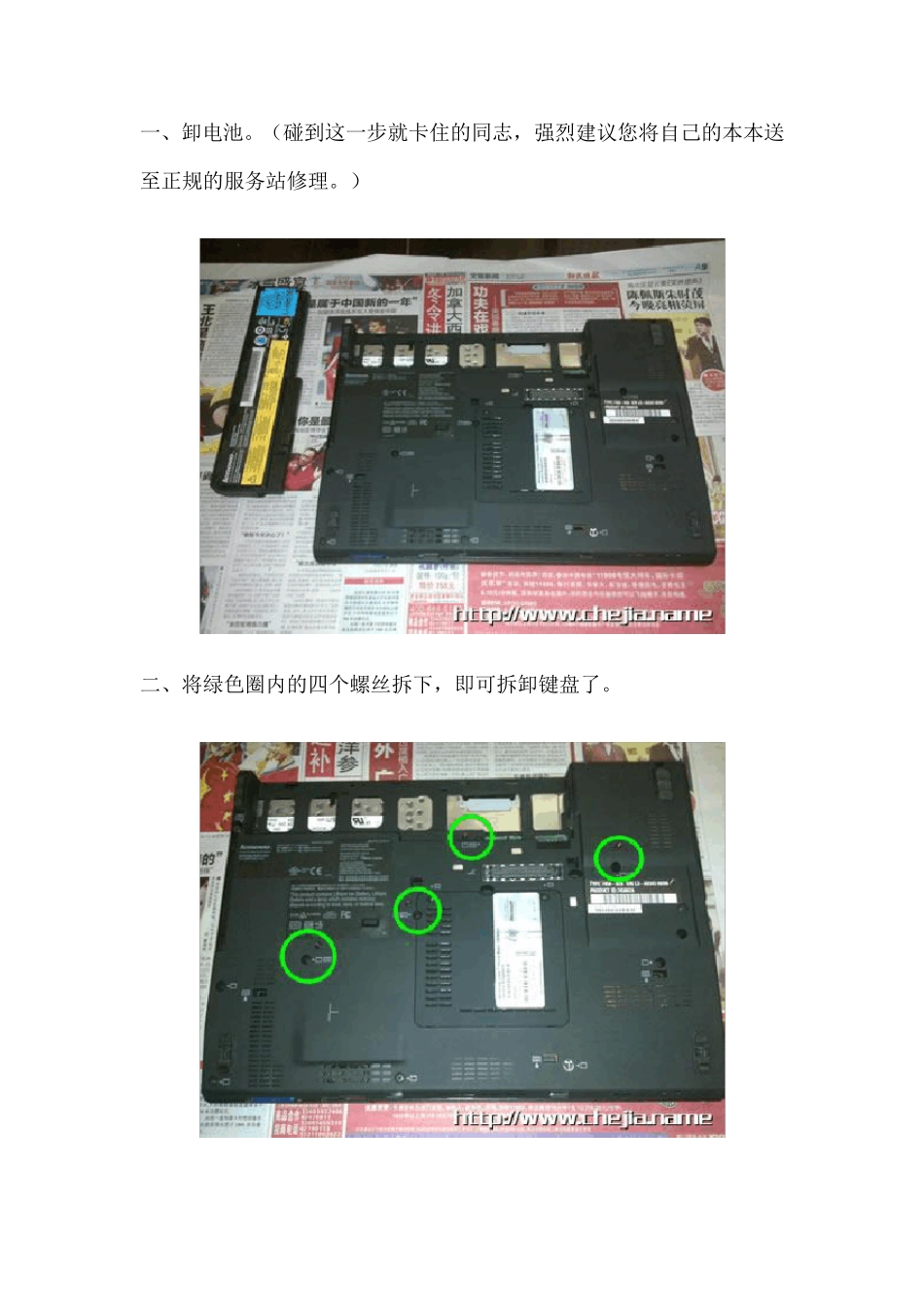

X200 更换风扇全记录 FRU 44C9549。马上把本本关机,准备工作做好(准备了三种螺丝刀,实际上只需要一把十字螺丝刀就可以了),开工! 一、卸电池。(碰到这一步就卡住的同志,强烈建议您将自己的本本送至正规的服务站修理。) 二、将绿色圈内的四个螺丝拆下,即可拆卸键盘了。 三、把键盘向前轻推,键盘后侧的卡子全部脱出时,即可拿出键盘——但别急,后面还有根数据线哦! 四、拔出数据线,现在可以真正拆下键盘了。 五、拆卸掌托的话,需要卸下绿色圈内的五个螺丝。 六、拔下指纹识别的数据线。 七、胆大心细,先向上、再向外,轻轻卸下掌托。 八、小黑内脏全貌: 九、要卸下装饰边框的话,需要先卸这个螺丝: 十、慢慢轻柔得将装饰边框左右两部分脱出基座,再向外拿出就可以了。 十一、取出硬盘盖板的螺丝。 十二、按图示拿出硬盘盖板。 十三、轻轻拔出硬盘。 十四、按图示拆下内存盖板。 十五、取出内存。 十六、用力将粘在主板上的 BIOS 电池脱出。 十七、同样别忘了拔电池的线。 十八、现在要对付 WLAN 模块了,拆下前先记一下,哪条线接哪里。 十九、拔出天线,卸下两个螺丝,WLAN 模块会自动弹起。 二十、轻轻拔出模块就可以了。 二十一、拔出喇叭的电线。 二十二、轻轻向上取出喇叭就可以了。 二十三、现在要从主板上脱出读卡器的数据线了。这种数据线不是拔的,而是如图示,先转动主板上的卡子。 二十四、卡子掰开后,将数据线脱出。 二十五、数据线离开主板就可以了,无须将读卡器拆下。 二十六、如图,拆卸主板上铁(铝?)支架的三个螺丝。 二十七、接下来要拆屏了,按图示拆下这四个螺丝。 二十八、拆下屏线的螺丝。 二十九、拔出屏线。 三十、特别注意,屏幕上可是连着天线的,所以要将拆下屏幕时可能影响到的天线都松开。 三十一、要卸下主板的话,先要卸掉后部的这个螺丝: 三十二、还有这三个螺丝: 三十三、胆大心细,向上拔出屏幕,放在一边。(注意不要弄断天线!) 三十四、拆下主板,特别注意无线网卡开关和 VGA 接口位置。 三十五、翻过主板——总算能看见风扇全貌了!拧开这些螺丝: 三十六、拔下风扇的电线。 三十七、现在可以将风扇取下了。 三十八、装上新风扇了。对比一下新旧风扇,设计稍微有点不同了。 三十九、倒做上述步骤,将七零八落的电脑还原出来…… 四十、掌托和键盘只是连上了线,怕万一风扇有问题,省却再拆一次的麻烦。开机,因为拔下过 BIOS 电...
