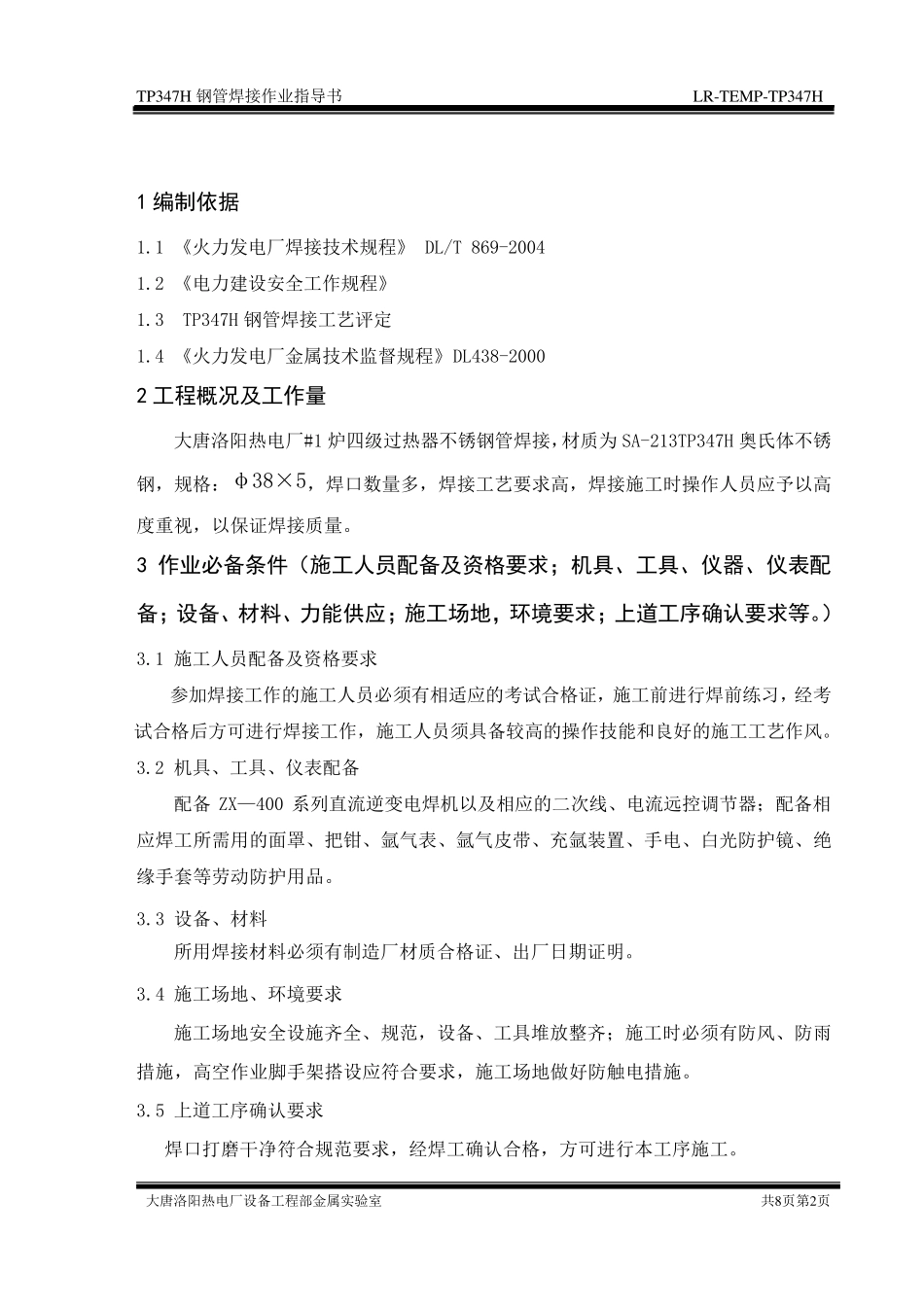

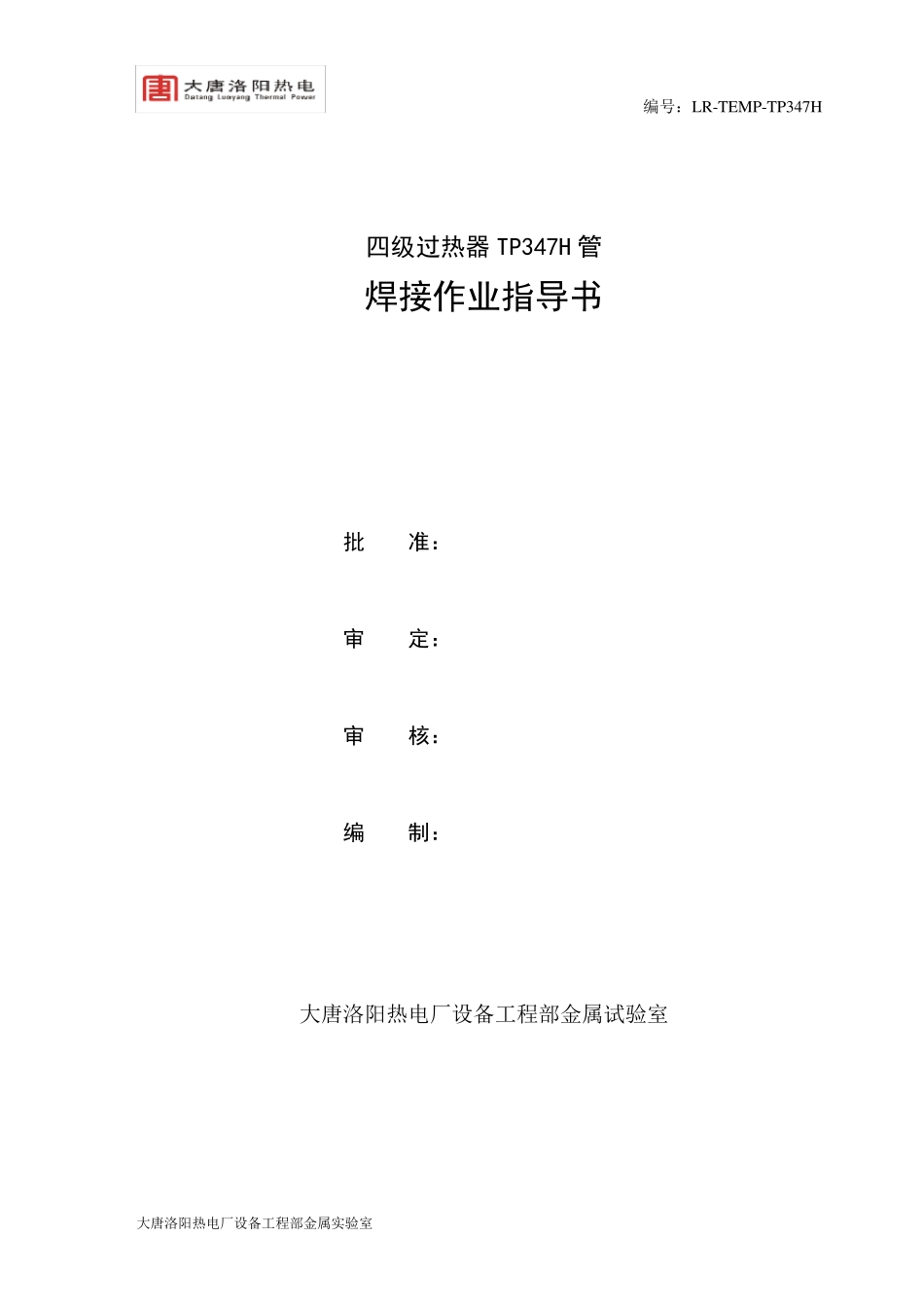

编号：LR-TEMP-TP347H 大唐洛阳热电厂设备工程部金属实验室 四级过热器TP347H 管 焊接作业指导书 批 准： 审 定： 审 核： 编 制： 大唐洛阳热电厂设备工程部金属试验室 TP347H 钢管焊接作业指导书 LR-TEMP-TP347H 大唐洛阳热电厂设备工程部金属实验室 共8页第2页 1 编制依据 1.1 《火力发电厂焊接技术规程》 DL/T 869-2004 1.2 《电力建设安全工作规程》 1.3 TP347H 钢管焊接工艺评定 1.4 《火力发电厂金属技术监督规程》DL438-2000 2 工程概况及工作量 大唐洛阳热电厂#1 炉四级过热器不锈钢管焊接，材质为SA-213TP347H 奥氏体不锈钢，规格：φ38×5，焊口数量多，焊接工艺要求高，焊接施工时操作人员应予以高度重视，以保证焊接质量。 3 作业必备条件（施工人员配备及资格要求；机具、工具、仪器、仪表配备；设备、材料、力能供应；施工场地，环境要求；上道工序确认要求等。） 3.1 施工人员配备及资格要求 参加焊接工作的施工人员必须有相适应的考试合格证，施工前进行焊前练习，经考试合格后方可进行焊接工作，施工人员须具备较高的操作技能和良好的施工工艺作风。 3.2 机具、工具、仪表配备 配备ZX—400 系列直流逆变电焊机以及相应的二次线、电流远控调节器；配备相应焊工所需用的面罩、把钳、氩气表、氩气皮带、充氩装置、手电、白光防护镜、绝缘手套等劳动防护用品。 3.3 设备、材料 所用焊接材料 必须有制 造 厂材质合格证、出 厂日 期 证明 。 3.4 施工场 地 、环 境 要求 施工场 地 安全设施齐 全、规范 ，设备、工具堆 放 整 齐 ；施工时必须有防风、防雨措 施，高空 作业脚 手架 搭 设应符 合要求，施工场 地 做 好防触 电措 施。 3.5 上 道 工序 确 认 要求 焊口打 磨 干 净 符 合规范 要求，经焊工确 认 合格，方可进行本 工序 施工。 TP347H 钢管焊接作业指导书 LR-TEMP-TP347H 大唐洛阳热电厂设备工程部金属实验室 共8页第3页 4 作业顺序、方法及要求 4.1 作业流程图 4.2 方法及要求 a）凡参加本项工作的焊接施工人员必须经过技术人员进行焊接施工技术交底，否则不得参加焊接工作。 b）焊接方法：所有焊口采用全氩弧焊接工艺（TIG）；焊接时应对焊口内壁采取充氩保护措施，氩气纯度不小于99.95％。 c）焊接材料：焊接材料的选择详见表2。焊丝使用前应用破布、砂纸清除其表面的油、锈等污物。 表 2 焊接材...
