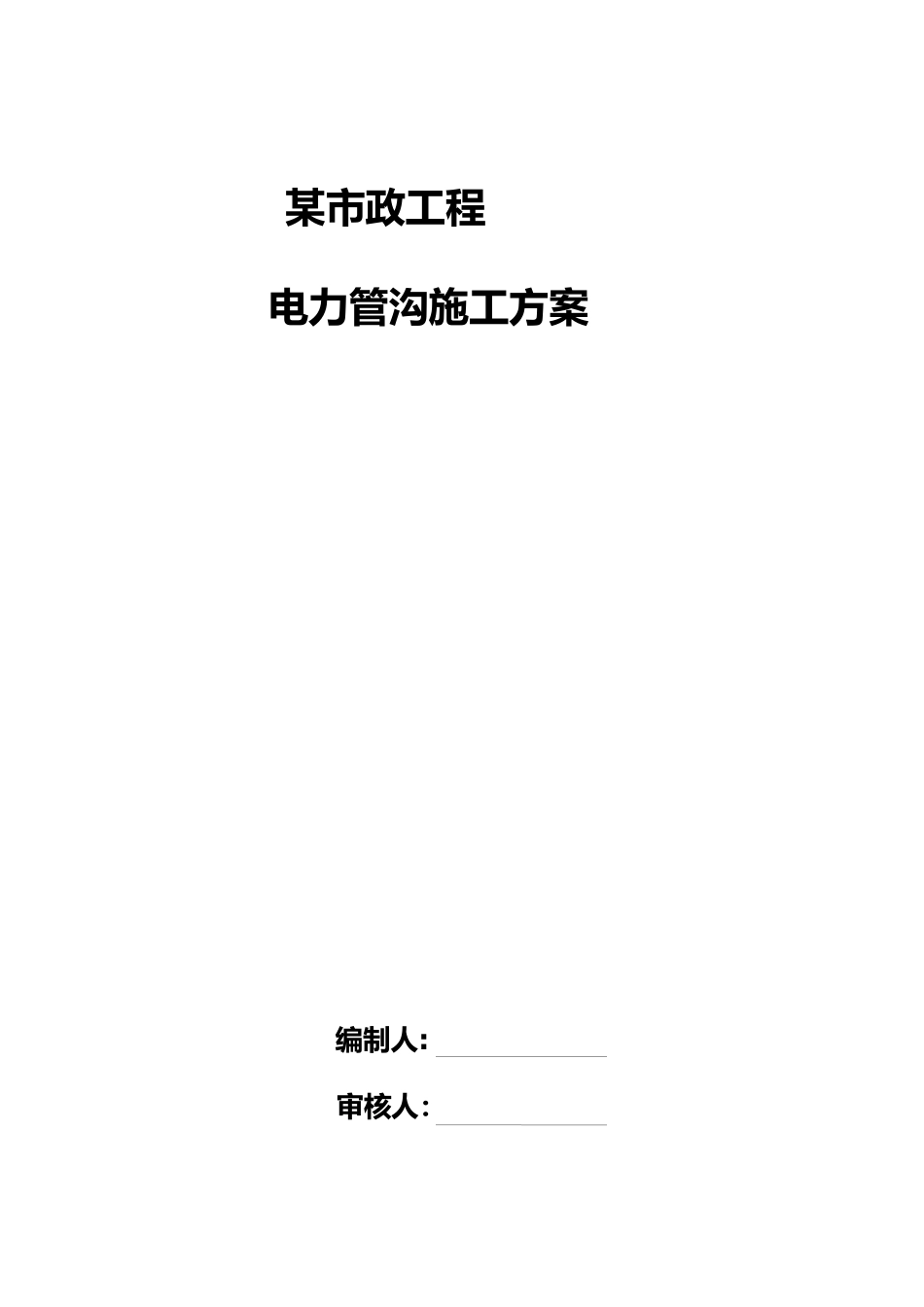

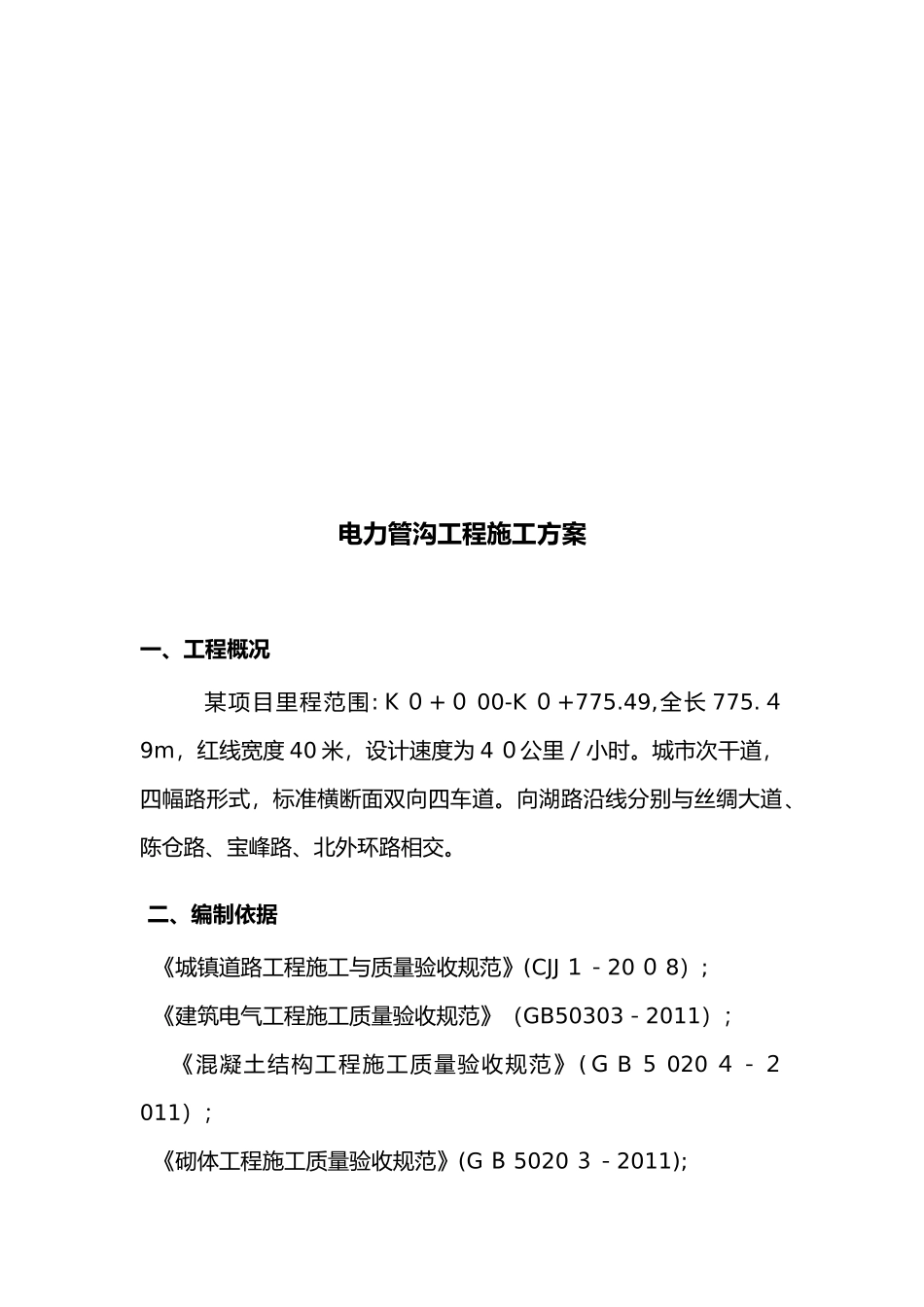

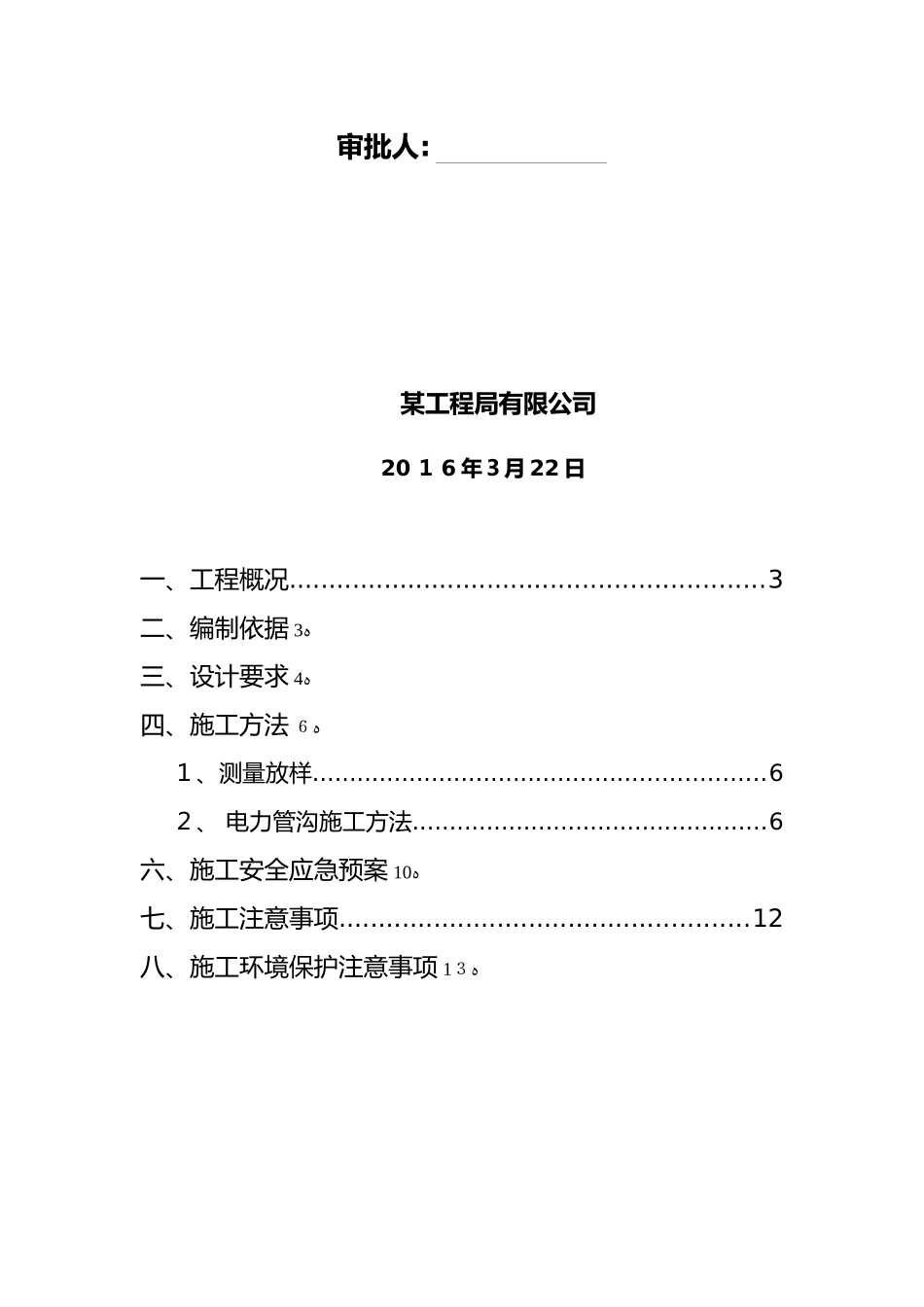

某市政工程电力管沟施工方案编制人:审核人：审批人:某工程局有限公司20１6年３月22日一、工程概况............................................................3二、编制依据ﻩ3三、设计要求ﻩ4四、施工方法ﻩ６１、测量放样.............................................................6２、电力管沟施工方法................................................6六、施工安全应急预案ﻩ10七、施工注意事项....................................................12八、施工环境保护注意事项ﻩ1３电力管沟工程施工方案一、工程概况某项目里程范围:Ｋ０+０00-K０+775.49,全长775.４9m，红线宽度40米，设计速度为4０公里／小时。城市次干道，四幅路形式，标准横断面双向四车道。向湖路沿线分别与丝绸大道、陈仓路、宝峰路、北外环路相交。二、编制依据《城镇道路工程施工与质量验收规范》(CJJ１－20０8）;《建筑电气工程施工质量验收规范》（GB50303－2011）；《混凝土结构工程施工质量验收规范》(ＧB５020４－２011）；《砌体工程施工质量验收规范》(GＢ5020３－2011);《电力电缆用导管技术条件第1－６部分》（ＤL/8０２．1-８02.6-２007);《钢纤维砼检查井盖板》（ＪC8８9-２001）;《建筑地基处理技术规范》（JGJ79-201２）;《汉中市兴元新区向湖路（丝绸大道~北外环路）市政工程道路施工图设计》；《汉中市兴元新区向湖路(丝绸之路~北外环路)市政工程施工图设计文件(电力工程、电信工程）；《接地装置安装》(03D501-4）；《地沟及盖板》(02Ｊ３31);三、设计要求１、电力管沟净空尺寸（宽＊高)1．4m*1.8ｍ,钢筋砼防水管沟，壁厚250mm。双侧支架,每侧敷设4回路11０KV及２４回10KV电力电缆。连接相交道路电力管沟净空尺寸（宽*高)1.2ｍ*1.1m,为砖砌半通行防水管沟,壁厚370mm。双侧支架敷设20回路１0KV及以下电力电缆。2、砖砌管沟部分：砌体采用ＭU1０机制砖,M１0水泥砂浆。底板砼为C２0，压顶砼为C20;沟盖板砼为C30。盖板座浆及灌封采用1:２.5水泥砂浆。砼管沟部分:混凝土管沟沟壁、沟底、顶板砼为C３0,抗渗等级为P6，抗冻等级为F1５０。3、电力管沟人孔部分:板壁、板底、顶板砼为C30,抗渗等级为Ｐ6;垫层砼为C１5,垫层下铺设300mm厚级配砂砾石,压实系数不小于０.97。4、电力管沟过道路时采用Φ15０/14纤维水泥电缆保护管敷设。过街管基础做法:管底加挖100mｍ,原土夯实,做100mm厚C１５砼垫层,过路电力排管摆放就位，排管口用C20细石砼包封。顶层排管覆土应不小于0．9m，排管敷设完后穿8＃铁丝,两端各留1.0m,排管端部采用沥青麻丝封堵，过街排管末端设置电缆标示桩。基槽采用砂石分层回填至路床下,压实系数不小于0.95。5、支架在沟底内双侧交错布置,间距０．8m；砖砌管沟内采用预埋式玻璃钢电缆支架,并采用非金属预埋盒，埋置深度不小于１50mｍ。钢筋砼管沟及人孔井内采用螺钉式玻璃钢电缆支架，沟内每隔8m做一组热镀锌角钢支架,支架采用Ｍ1４膨胀螺栓固定，螺栓固定长度不小于１2０mm。、6、砖砌电力管沟内壁防水采用1:2水:２砂浆（掺３％防水粉）抹面,厚20mm厚。电力管沟外防水采用聚氨酯防水涂料进行防水处理。砼管沟外防水采用聚氨酯防水涂料进行防水处理。7、电力管沟直通井、四通井均采用钢筋砼结构，井内预留电力管沟洞口，当洞口底标高与相接电力管沟标高不一致时，相接的电力管沟在2m范围内，调整坡度并顺接。洞口按照相接电力管沟断面尺寸预留,井内暂时不用的洞口,砖砌封堵。8、电力检查井统一采用φ7０0mm钢纤维砼井盖。其中人行道及绿化带中采用B12５级,车行道上采用D4００级。井盖支座采用铸铁井座。9、电力管沟排水排水，电力管沟每个人孔井底设有集水坑进行排水，电力管沟纵坡不小于0.５％。10、电力管沟如平行或者交叉穿越其他管线,管线之间净距应符合《城市工程管线综合工程规范》（GＢ５0289－98)。严禁燃气及热力管道穿越电力管沟。11、单位出入口及小路口采用重型盖板,同时盖板上方均匀浇筑１５0mm厚C30砼，配筋Φ１２@1５0上下双层双向钢筋网片，宽度为:电力管沟宽度+2*50０mｍ。1２、管沟和人孔井均应待主体结构强度达100%后,先盖盖板后采用砂土回填。回填土...
