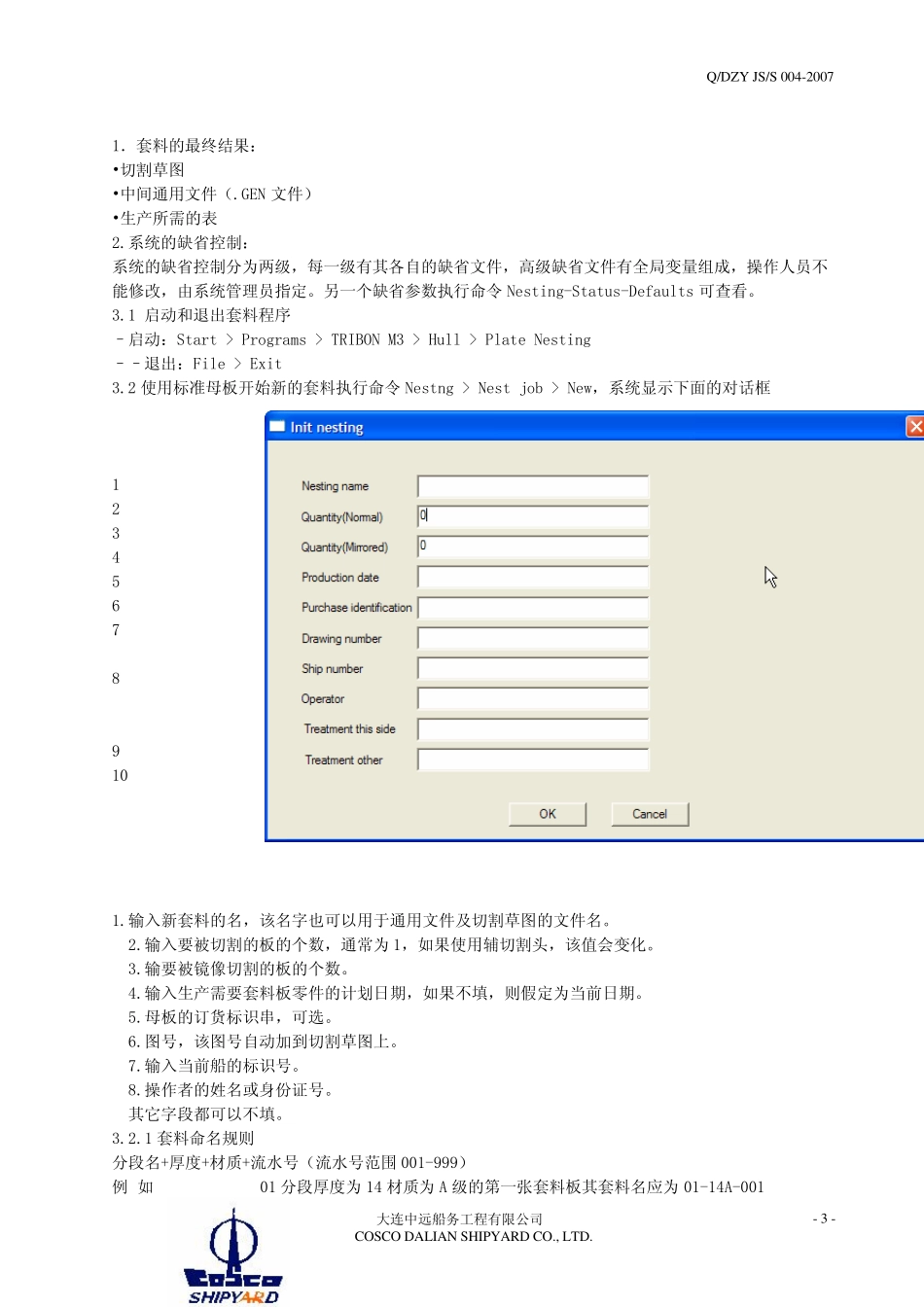

Q/DZY 大连中远船务工程有限公司企业标准 Q/DZY JS/J 008-2007 TRIBON 套料作业指导书 2 0 0 7 – 0 6 – 0 8 发布 2 0 0 7 – 0 7 – 0 1 实施 大连中远船务工程有限公司 - 1 - Q/DZY JS/S 004-2007 大连中远船务工程有限公司 COSCO DALIAN SHIPYARD CO., LTD. - 2 -前 言 本标准根据公司TRIBON软件技术标准体系的需要制定。 本标准用于描述TRIBON软件套料，操作步骤，作业规范及套料命名规则。 本标准由大连中远船务工程有限公司技术标准化工作组提出 本标准负责起草单位：大连中远船务工程有限公司技术部 本标准主要起草人：杜建国 苗雨 Q/DZY JS/S 004-2007 大连中远船务工程有限公司 COSCO DALIAN SHIPYARD CO., LTD. - 3 - 1．套料的最终结果： •切 割 草 图 •中间 通 用 文 件 （ .GEN 文 件 ） •生 产 所 需 的表 2.系 统 的缺 省 控 制 ： 系 统 的缺 省 控 制 分 为 两 级 ， 每 一 级 有其 各 自 的缺 省 文 件 ， 高 级 缺 省 文 件 有全 局 变 量 组 成 ， 操 作 人 员 不能 修 改 ， 由 系 统 管 理 员 指 定 。 另 一 个 缺 省 参 数 执 行 命 令 Nesting-Status-Defaults 可 查 看 。 3.1 启 动 和 退 出 套料程序 – 启 动 ：Start > Programs > TRIBON M3 > Hull > Plate Nesting – – 退 出 ：File > Exit 3.2 使 用 标 准 母 板 开 始 新 的套料执 行 命 令 Nestng > Nest job > New， 系 统 显 示 下 面 的对 话 框 1 2 3 4 5 6 7 8 9 10 1.输 入 新 套料的名 ， 该 名 字 也 可 以 用 于 通 用 文 件 及 切 割 草 图 的文 件 名 。 2.输 入 要 被 切 割 的板 的个 数 ， 通 常 为 1， 如 果使 用 辅 切 割 头 ， 该 值 会 变 化 。 3.输 要 被 镜 像切 割 的板 的个 数 。 4.输 入 生 产 需 要 套料板 零件 的计划日期， 如 果不 填， 则假定 为 当前日期。 5.母 板 的订货标 识串， 可 选。 6.图 号， 该 图 号自 动 加到切 割 草 图 上。 7.输 入 当前船的标 识号。 8.操 作 者的姓名 或身份证号。 其 它字 段都可 以 不 填。 3.2.1 套料命 名 规则 分...
