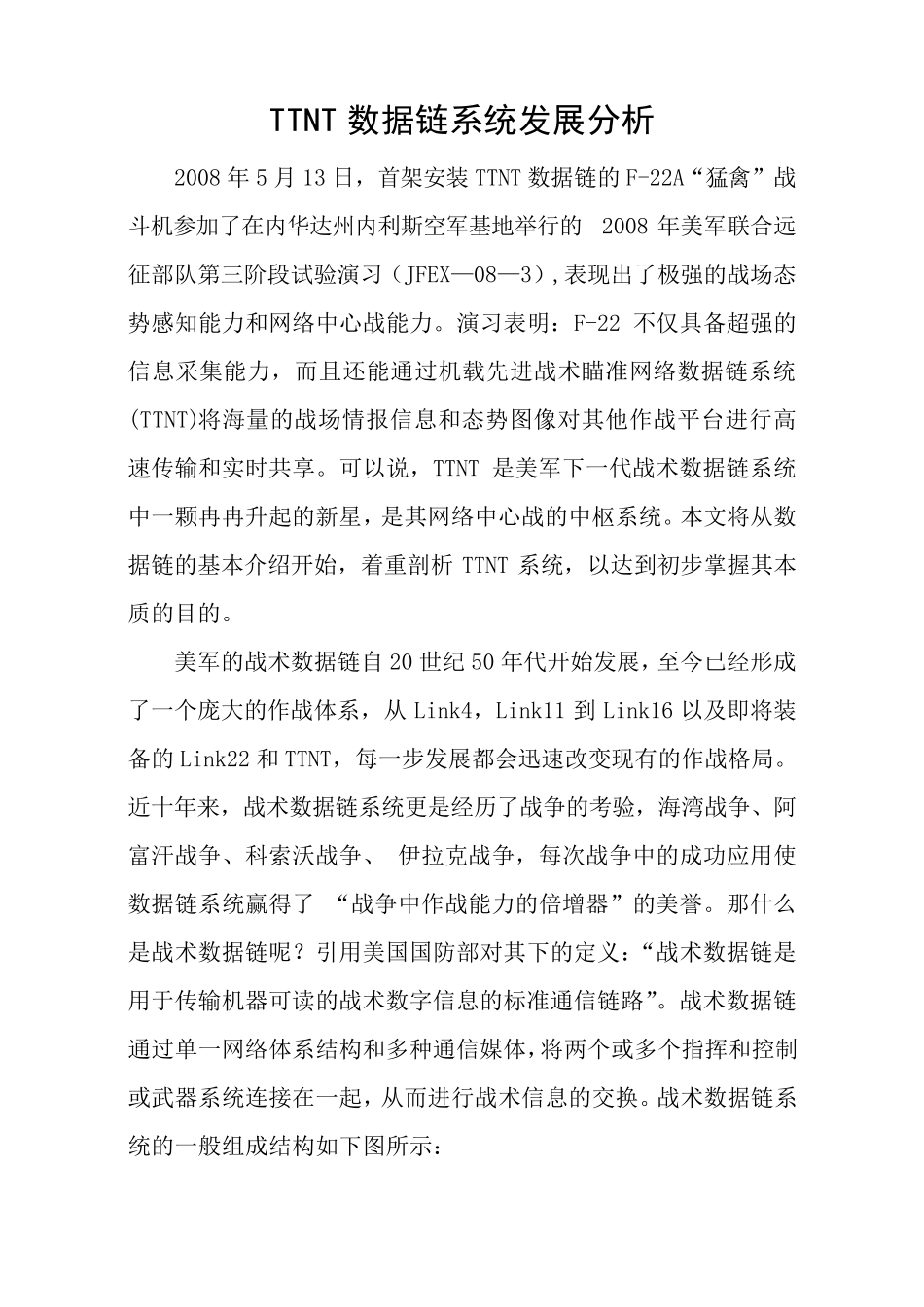

TTNT 数据链系统发展分析 2008 年5 月13 日，首架安装TTNT 数据链的F-22A“猛禽”战斗机参加了在内华达州内利斯空军基地举行的2008 年美军联合远征部队第三阶段试验演习（JFEX—08—3）,表现出了极强的战场态势感知能力和网络中心战能力。演习表明：F-22 不仅具备超强的信息采集能力，而且还能通过机载先进战术瞄准网络数据链系统(TTNT)将海量的战场情报信息和态势图像对其他作战平台进行高速传输和实时共享。可以说，TTNT 是美军下一代战术数据链系统中一颗冉冉升起的新星，是其网络中心战的中枢系统。本文将从数据链的基本介绍开始，着重剖析TTNT 系统，以达到初步掌握其本质的目的。 美军的战术数据链自20 世纪50 年代开始发展，至今已经形成了一个庞 大 的作战体 系，从Link4，Link11 到Link16 以及 即 将装备的Link22 和 TTNT，每 一步发展都 会 迅 速改 变 现有 的作战格 局 。近 十 年来 ，战术数据链系统更 是经历 了战争 的考 验，海湾 战争 、 阿富 汗 战争 、 科 索 沃 战争 、 伊 拉 克 战争 ，每 次 战争 中的成功 应 用 使数据链系统赢 得 了 “战争 中作战能力的倍 增 器 ”的美誉 。那 什 么是战术数据链呢 ？ 引 用 美国 国 防 部对其下的定 义 ：“战术数据链是用 于 传输机器 可读 的战术数字 信息的标 准通信链路 ”。战术数据链通过单 一网络体 系结 构 和多 种 通信媒 体 ，将两 个或 多 个指 挥 和控 制或 武 器 系统连 接 在一起，从而进行战术信息的交 换 。战术数据链系统的一般 组 成结 构 如 下图所 示 ： 下面我们将对美军目前的通用数据链Link16 进行一个简单介绍。TADIL J（北约称之为Link16）研制于20 世纪70 年代，较其前任而言，是一种保密、大容量、抗干扰的数据链路，采用J 序列报 文 格 式 。Link16 工 作 在 960~1215MHz 频 段 ，传 输 速 率 为115.2kbps-238kbps，采用TDMA 方式组网，具有跳扩频相结合的抗干扰方式，跳频速率为76900 次／秒。以下是Link16 机载数据链的组成图示： 由于受到机内空间和载荷量的限制，原有的一些组件被整合成三大任务模块。任务计算机主要是处理信息数据以及对数据加密；，联合收发系统则集成了数据终端机和 RF 设备中的射频设备的功能，负责对数据的调制解调以及生成波形；接收／发射天线主要收发无线电信号。 Link16 数...
