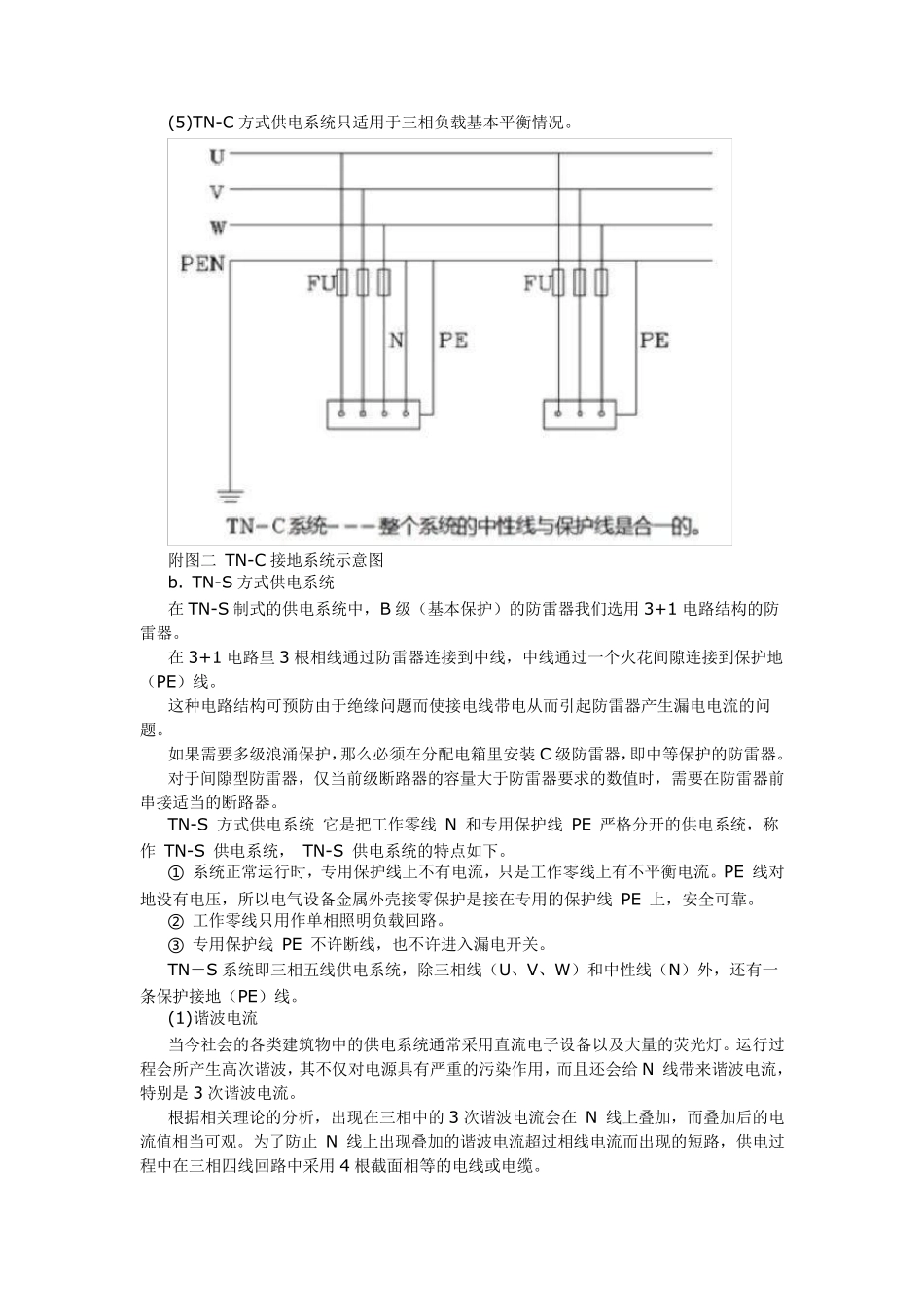

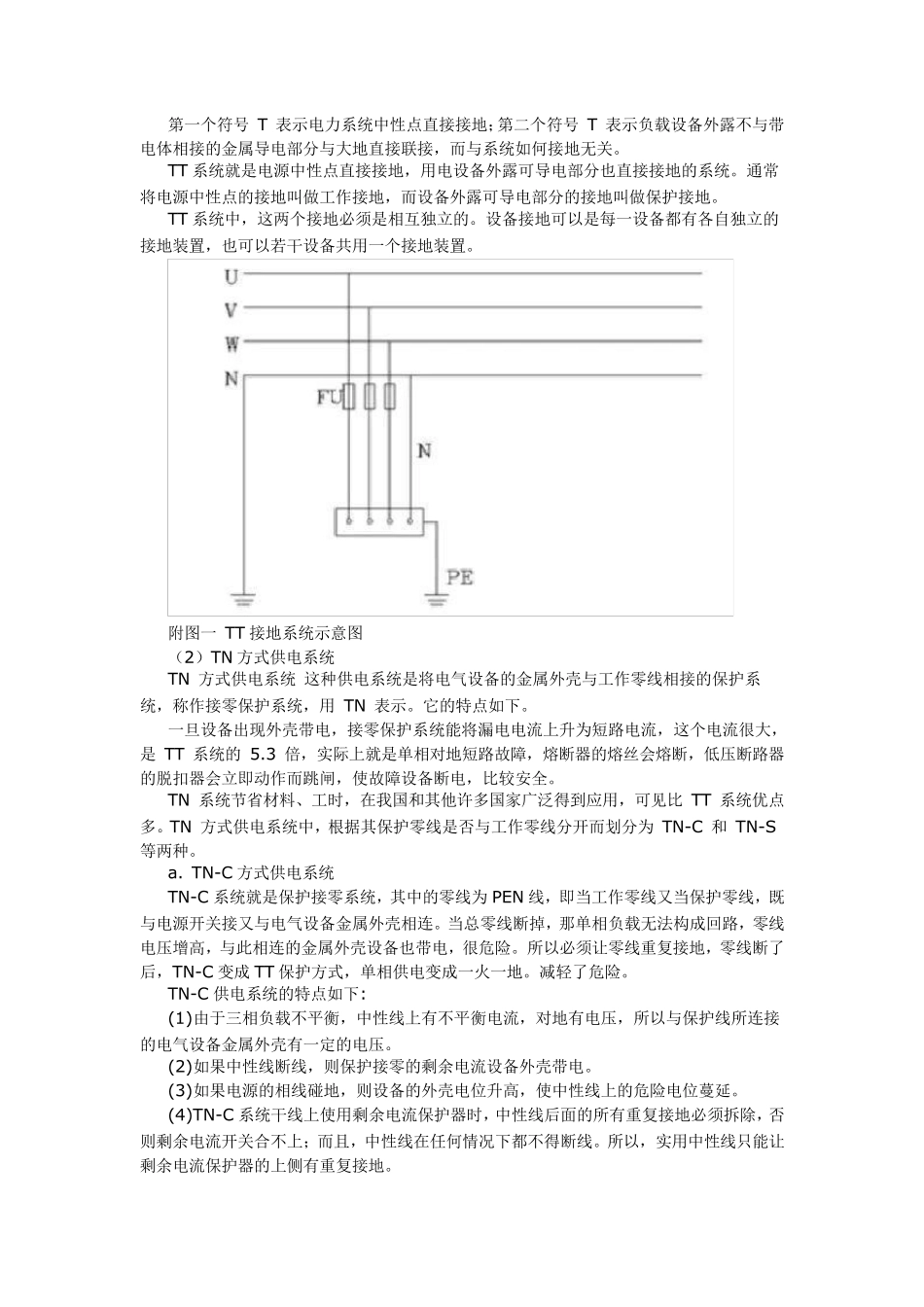

低压配电接地系统要求根据具体的供电系统而做出正确的选择，而且对于电线、电缆的选择也有着较高的要求，如果不能符合要求将会造成不可估计的后果。 所以各单位在进行电气工程安装时必须对低压配电中的接地系统工作给予高度的重视。 一、低压供电系统接地方式及其特点 低压配电系统的接地形式分为三种：TN 系统、TT系统和 IT系统。字母表示的含义是：第一个字母表示电源对地的关系，第二个字母表示电气设施的外露可导电部分对地的关系，第三、四两个字母表示中性线和保护线的组合情况。 TT系统就是将电气设备的金属外壳作接地保护的系统；TN 系统就是将电气设备的金属外壳作接零保护的系统。 （1）TT方式供电系统 TT 方式供电系统是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。 第一个符号 T 表示电力系统中性点直接接地；第二个符号 T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。 TT 系统就是电源中性点直接接地，用电设备外露可导电部分也直接接地的系统。通常将电源中性点的接地叫做工作接地，而设备外露可导电部分的接地叫做保护接地。 TT 系统中，这两个接地必须是相互独立的。设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置。 附图一 TT 接地系统示意图 （2）TN 方式供电系统 TN 方式供电系统 这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用 TN 表示。它的特点如下。 一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是 TT 系统的 5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。 TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比 TT 系统优点多。TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为 TN-C 和 TN-S 等两种。 a. TN-C 方式供电系统 TN-C 系统就是保护接零系统，其中的零线为 PEN 线，即当工作零线又当保护零线，既与电源开关接又与电气设备金属外壳相连。当总零线断掉，那单相负载无法构成回路，零线电压增高，与此相连的金属外壳设备也带电，很危险。所以必须让零线重复接地，零线断了后，TN-C 变成 TT 保护方式，单相供电变成一火一地。减轻了危险。 TN-C 供电系统的特点...
