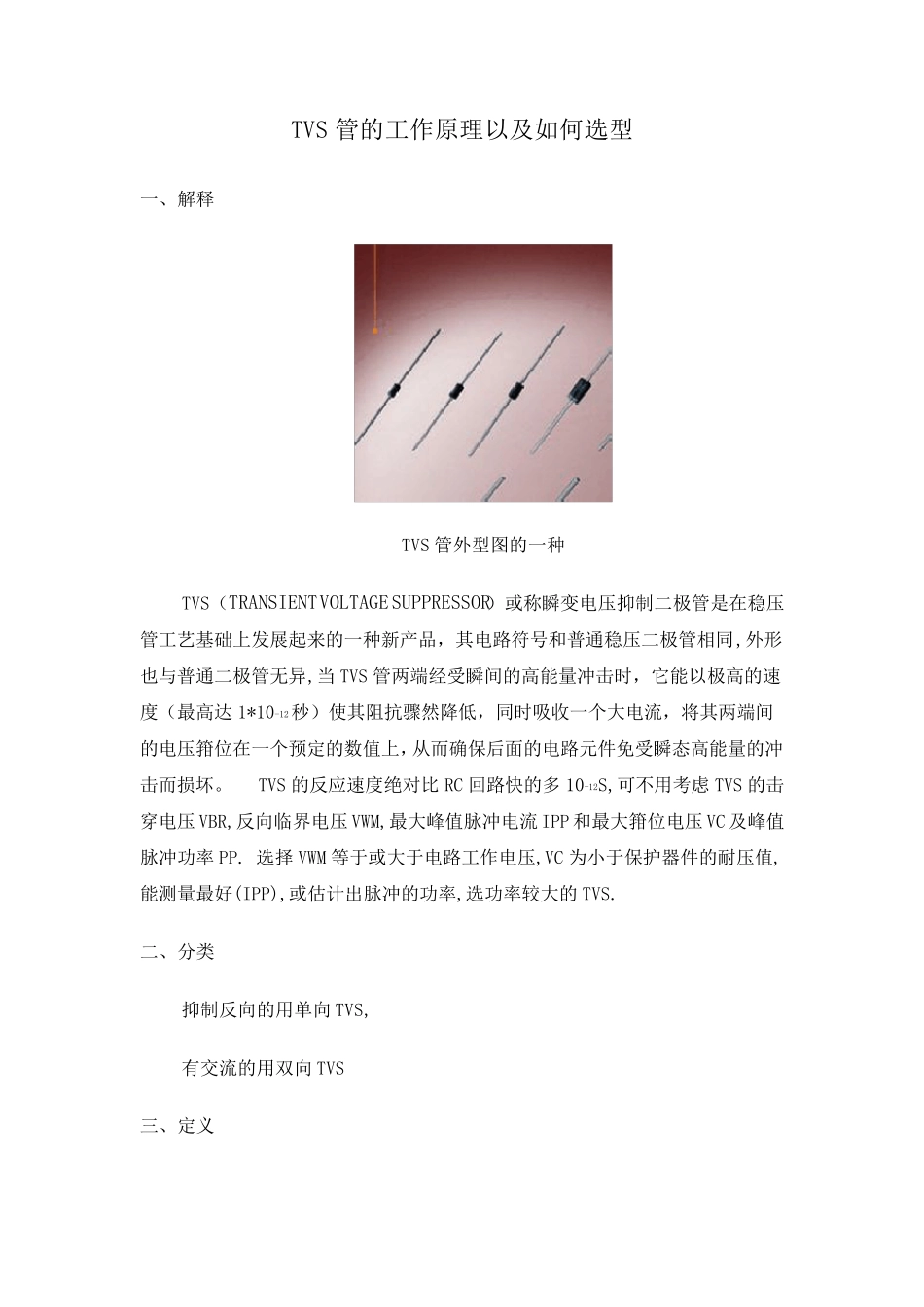

TVS 管的工作原理以及如何选型 一、解释 TVS 管外型图的一种 TVS（TRANSIENT VOLTAGE SUPPRESSOR）或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品，其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当 TVS 管两端经受瞬间的高能量冲击时，它能以极高的速度（最高达 1*10-12秒）使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。 TVS 的反应速度绝对比 RC 回路快的多 10-12S,可不用考虑 TVS 的击穿电压 VBR,反向临界电压 VWM,最大峰值脉冲电流 IPP 和最大箝位电压 VC 及峰值脉冲功率 PP. 选择 VWM 等于或大于电路工作电压,VC 为小于保护器件的耐压值,能测量最好(IPP),或估计出脉冲的功率,选功率较大的TVS. 二、分类 抑制反向的用单向 TVS, 有交流的用双向 TVS 三、定义 瞬态电压抑制器（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件，有的文献上也为TVP、AJTVS、SAJTVS 等。当 TVS 二极管的两极受到反向瞬态高能量冲击时，它能以 10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。 四、关键特性 TVS 管由于它具有响应时间快、瞬态功率大、电容低、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小、易于安装等优点，目前已广泛应用于计算机系统、通讯设备、消费类电子、电源、家用电器等各个领域。 五、特点 具体有以下三大特点： 1.将 TVS 二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的脉冲，如静 电放 电效应、交 流电源之 浪涌及开 关电源的噪 音 所 导 致 的失 灵 ； 2.静 电放 电效应能释 放 超 过 10000V、60A 以上的脉冲，并 能持 续 10ms； 而一般 的TTL 器件，遇 到超 过 30ms 的10V 脉冲时，便 会 导 至 损坏。利 用 TVS 二极管，可 有效吸收会 造 成 器件损坏的脉冲，并 能消除 由总 线之 间开 关所 引 起 的干 扰（Crosstalk）； 3.将 TVS 二极管放 置 在信号线及接 地间，能避 免数据 及控制总 线受到不 必要 的噪 音 影 响。 六 、TVS 瞬变电压抑制二极管的特性及主 要 参 数 1.单向 TVS 管特性曲...
